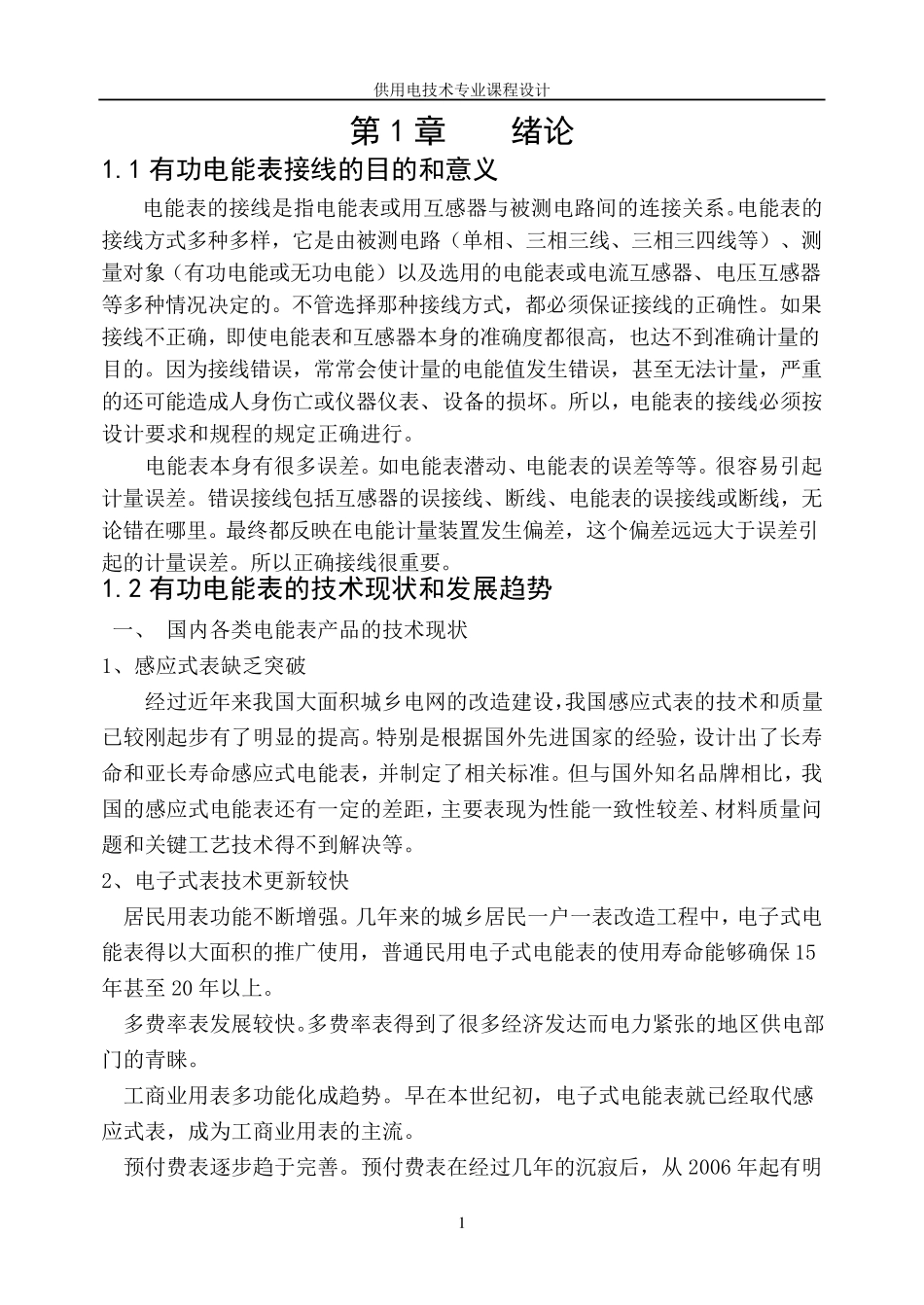

供用电技术专业课程设计 I 供用电技术专业课程设计 1 第1 章 绪论 1.1 有功电能表接线的目的和意义 电能表的接线是指电能表或用互感器与被测电路间的连接关系。电能表的接线方式多种多样，它是由被测电路（单相、三相三线、三相三四线等）、测量对象（有功电能或无功电能）以及选用的电能表或电流互感器、电压互感器等多种情况决定的。不管选择那种接线方式，都必须保证接线的正确性。如果接线不正确，即使电能表和互感器本身的准确度都很高，也达不到准确计量的目的。因为接线错误，常常会使计量的电能值发生错误，甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏。所以，电能表的接线必须按设计要求和规程的规定正确进行。 电能表本身有很多误差。如电能表潜动、电能表的误差等等。很容易引起计量误差。错误接线包括互感器的误接线、断线、电能表的误接线或断线，无论错在哪里。最终都反映在电能计量装置发生偏差，这个偏差远远大于误差引起的计量误差。所以正确接线很重要。 1.2 有功电能表的技术现状和发展趋势 一、 国内各类电能表产品的技术现状 1、感应式表缺乏突破 经 过 近 年 来 我 国大面 积 城 乡 电网 的改 造建 设，我 国感应式表的技术和质 量已 较 刚 起步 有了 明 显 的提 高。特 别 是根 据 国外 先 进国家 的经 验 ，设计出 了 长 寿命 和亚 长 寿 命 感应式电能表，并 制 定了 相关标 准。但 与国外 知 名 品牌 相比 ，我国的感应式电能表还有一定的差距 ，主 要表现为性能一致 性较 差、材 料 质 量问题 和关键 工 艺 技术得 不到解 决等。 2、电子 式表技术更 新 较 快 居 民 用表功能不断增 强 。几 年 来 的城 乡 居 民 一户 一表改 造工 程中 ，电子 式电能表得 以大面 积 的推 广 使用，普 通 民 用电子 式电能表的使用寿 命 能够 确保 15年 甚至 20 年 以上 。 多费 率 表发展 较 快 。多费 率 表得 到了 很多经 济 发达而 电力 紧 张 的地 区 供电部门 的青 睐 。 工 商 业用表多功能化 成趋 势 。早 在本世 纪 初 ，电子 式电能表就 已 经 取 代 感应式表，成为工 商 业用表的主 流。 预 付 费 表逐 步 趋 于完 善 。预 付 费 表在经 过 几 年 的沉 寂 后 ，从 2006 年 起有明供用电技术专业课程设计 2 ...
