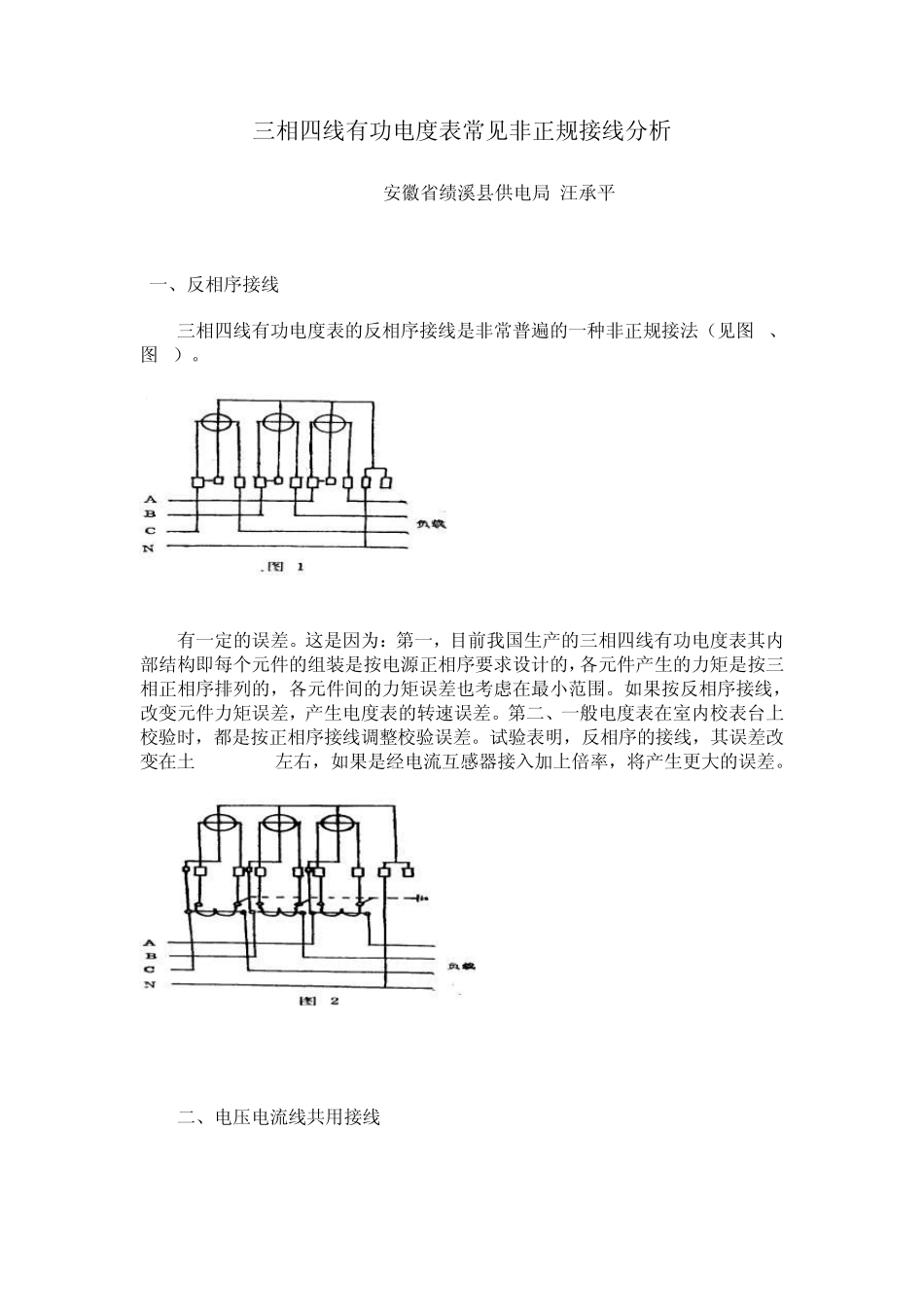

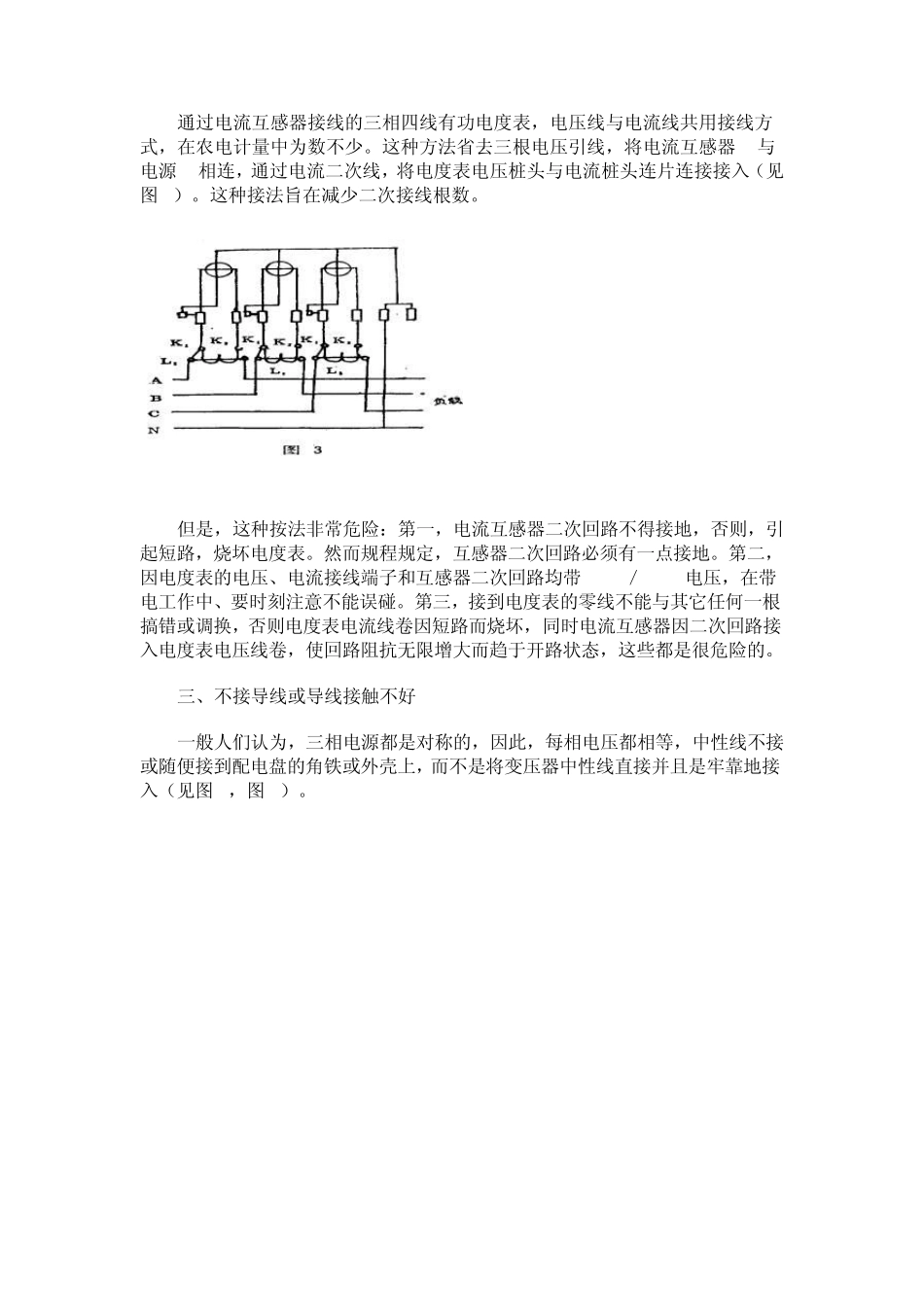

三相四线有功电度表常见非正规接线分析 245300 安徽省绩溪县供电局 汪承平 一、反相序接线 三相四线有功电度表的反相序接线是非常普遍的一种非正规接法(见图 1、图 2)。 有一定的误差。这是因为:第一,目前我国生产的三相四线有功电度表其内部结构即每个元件的组装是按电源正相序要求设计的,各元件产生的力矩是按三相正相序排列的,各元件间的力矩误差也考虑在最小范围。如果按反相序接线,改变元件力矩误差,产生电度表的转速误差。第二、一般电度表在室内校表台上校验时,都是按正相序接线调整校验误差。试验表明,反相序的接线,其误差改变在土 2.5~0.5%左右,如果是经电流互感器接入加上倍率,将产生更大的误差。 二、电压电流线共用接线 通过电流互感器接线的三相四线有功电度表,电压线与电流线共用接线方式,在农电计量中为数不少。这种方法省去三根电压引线,将电流互感器K1与电源L1相连,通过电流二次线,将电度表电压桩头与电流桩头连片连接接入(见图3)。这种接法旨在减少二次接线根数。 但是,这种按法非常危险:第一,电流互感器二次回路不得接地,否则,引起短路,烧坏电度表。然而规程规定,互感器二次回路必须有一点接地。第二,因电度表的电压、电流接线端子和互感器二次回路均带 380/220V电压,在带电工作中、要时刻注意不能误碰。第三,接到电度表的零线不能与其它任何一根搞错或调换,否则电度表电流线卷因短路而烧坏,同时电流互感器因二次回路接入电度表电压线卷,使回路阻抗无限增大而趋于开路状态,这些都是很危险的。 三、不接导线或导线接触不好 一般人们认为,三相电源都是对称的,因此,每相电压都相等,中性线不接或随便接到配电盘的角铁或外壳上,而不是将变压器中性线直接并且是牢靠地接入(见图4,图5)。 实际上负载是不可能绝对平衡的,因此即产生电压偏差。当电度表的零线断开或未接时,电度表的每个元件上的电压将出现不平衡。产生误差。下面试以两种情况来分析。 (一)在负载对称时,假设三相中某一根(如B相)电压线在电表前断开(见图5)此时电度表第一元件A相的电压是1/2UAC,第五元件B相的电压是出,第三元件c相的电压是 。负载的实际功率是: P=PA+PB+PC=3Uicosø 此时电度表所测到的功率是: P′A= ·IAcos(30°-ø) P′B=0 P′C= · IAcos(30°+ø) P′= P′A + P′B + P′C = 很明显,P′<P,如果不考虑其它因素,误差△P是-50%,如按常规接法即零线...
