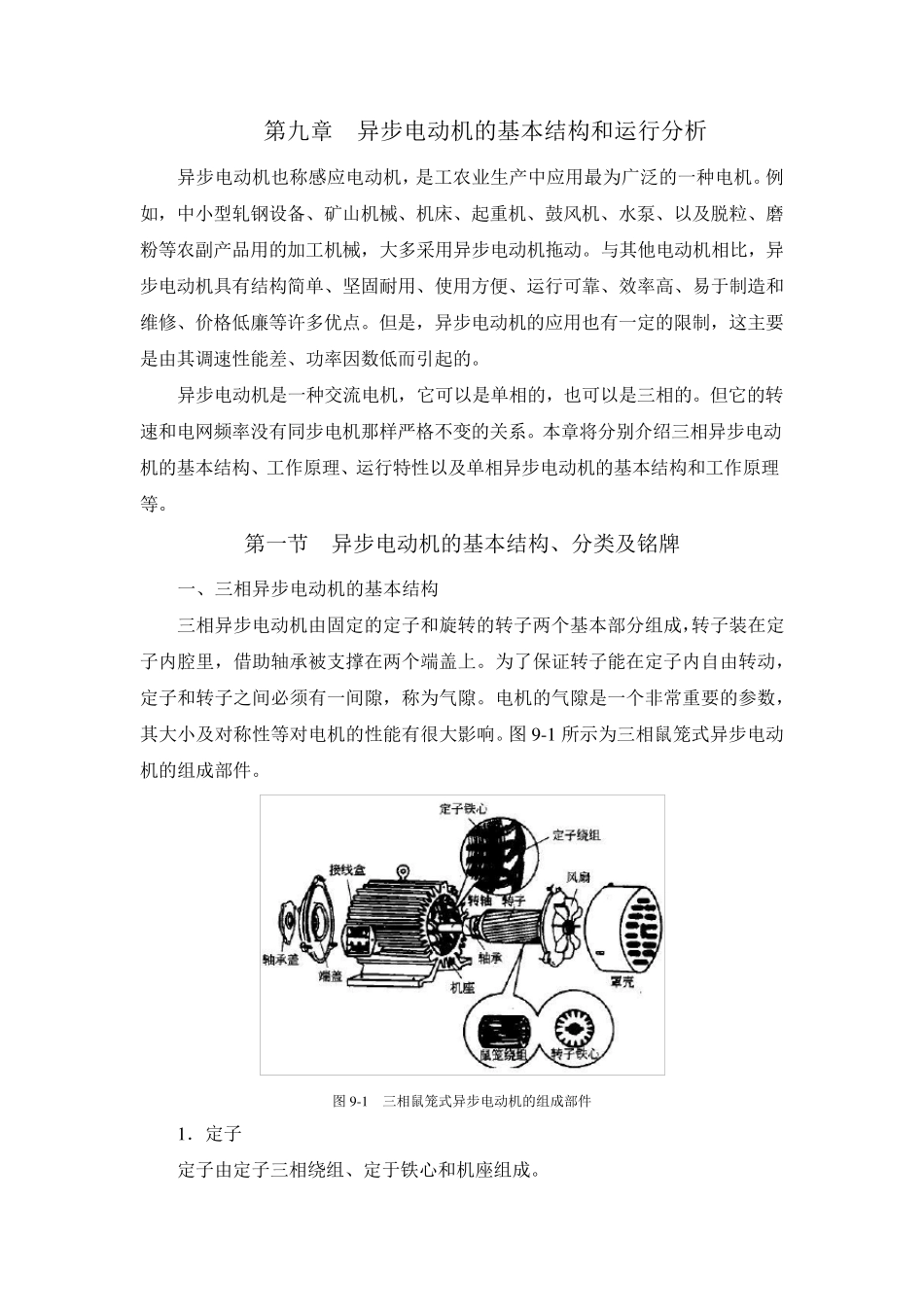

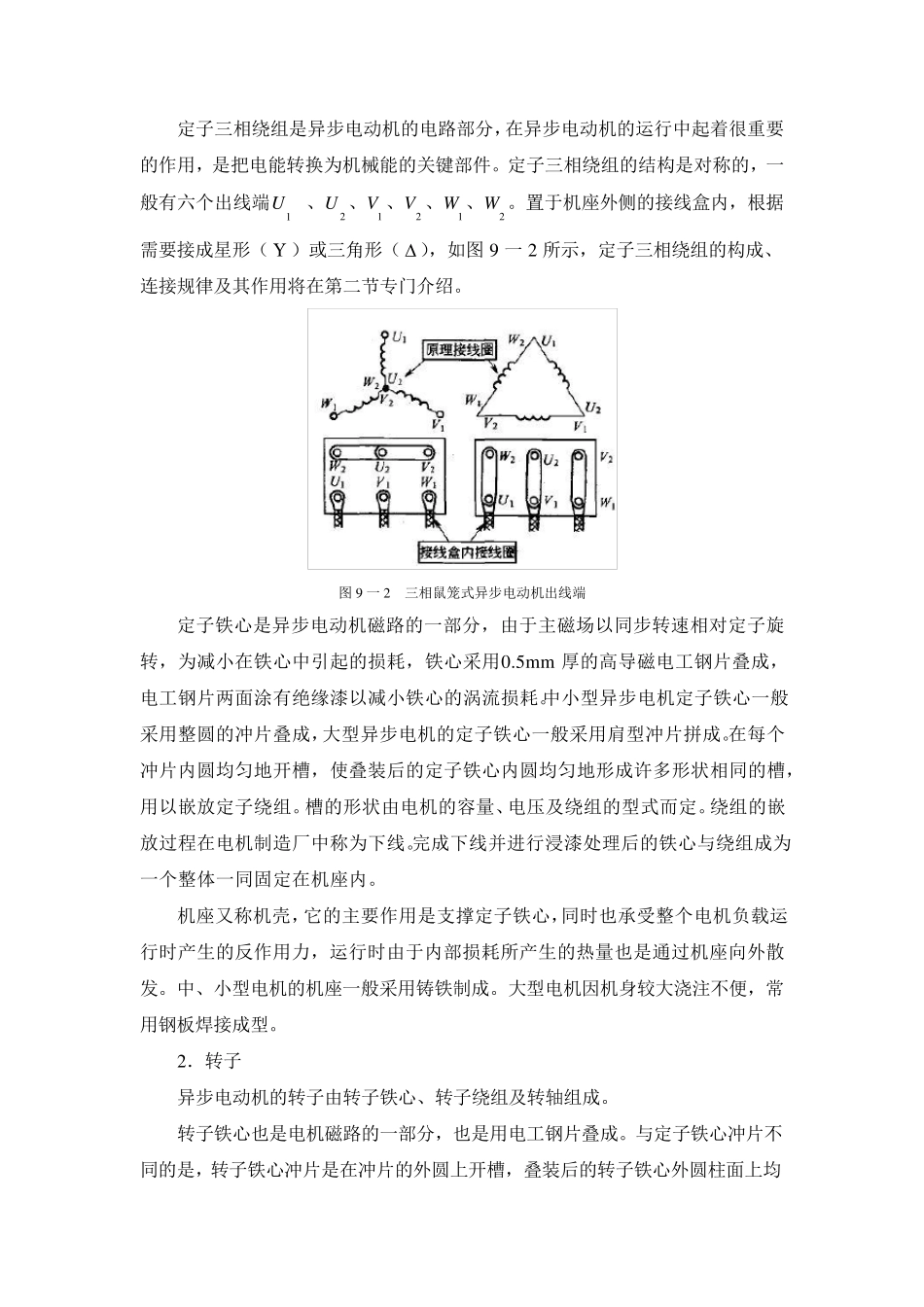

第九章 异步电动机的基本结构和运行分析 异步电动机也称感应电动机，是工农业生产中应用最为广泛的一种电机。例如，中小型轧钢设备、矿山机械、机床、起重机、鼓风机、水泵、以及脱粒、磨粉等农副产品用的加工机械，大多采用异步电动机拖动。与其他电动机相比，异步电动机具有结构简单、坚固耐用、使用方便、运行可靠、效率高、易于制造和维修、价格低廉等许多优点。但是，异步电动机的应用也有一定的限制，这主要是由其调速性能差、功率因数低而引起的。 异步电动机是一种交流电机，它可以是单相的，也可以是三相的。但它的转速和电网频率没有同步电机那样严格不变的关系。本章将分别介绍三相异步电动机的基本结构、工作原理、运行特性以及单相异步电动机的基本结构和工作原理等。 第一节 异步电动机的基本结构、分类及铭牌 一、三相异步电动机的基本结构 三相异步电动机由固定的定子和旋转的转子两个基本部分组成，转子装在定子内腔里，借助轴承被支撑在两个端盖上。为了保证转子能在定子内自由转动，定子和转子之间必须有一间隙，称为气隙。电机的气隙是一个非常重要的参数，其大小及对称性等对电机的性能有很大影响。图 9 -1 所示为三相鼠笼式异步电动机的组成部件。 图 9 -1 三相鼠笼式异步电动机的组成部件 1 ．定子 定子由定子三相绕组、定于铁心和机座组成。 定子三相绕组是异步电动机的电路部分，在异步电动机的运行中起着很重要的作用，是把电能转换为机械能的关键部件。定子三相绕组的结构是对称的，一般有六个出线端1U、2U 、1V 、2V 、1W 、2W 。置于机座外侧的接线盒内，根据需要接成星形（ ）或三角形（ ），如图 9 一2 所示，定子三相绕组的构成、连接规律及其作用将在第二节专门介绍。 图 9 一2 三相鼠笼式异步电动机出线端 定子铁心是异步电动机磁路的一部分，由于主磁场以同步转速相对定子旋转，为减小在铁心中引起的损耗，铁心采用0.5m m 厚的高导磁电工钢片叠成，电工钢片两面涂有绝缘漆以减小铁心的涡流损耗。中小型异步电机定子铁心一般采用整圆的冲片叠成，大型异步电机的定子铁心一般采用肩型冲片拼成。在每个冲片内圆均匀地开槽，使叠装后的定子铁心内圆均匀地形成许多形状相同的槽，用以嵌放定子绕组。槽的形状由电机的容量、电压及绕组的型式而定。绕组的嵌放过程在电机制造厂中称为下线。完成下线并进行浸漆处理后的铁心与绕组成为一个整体一同固定在机座内。 机座又称机...
