三相立式电机(正式)

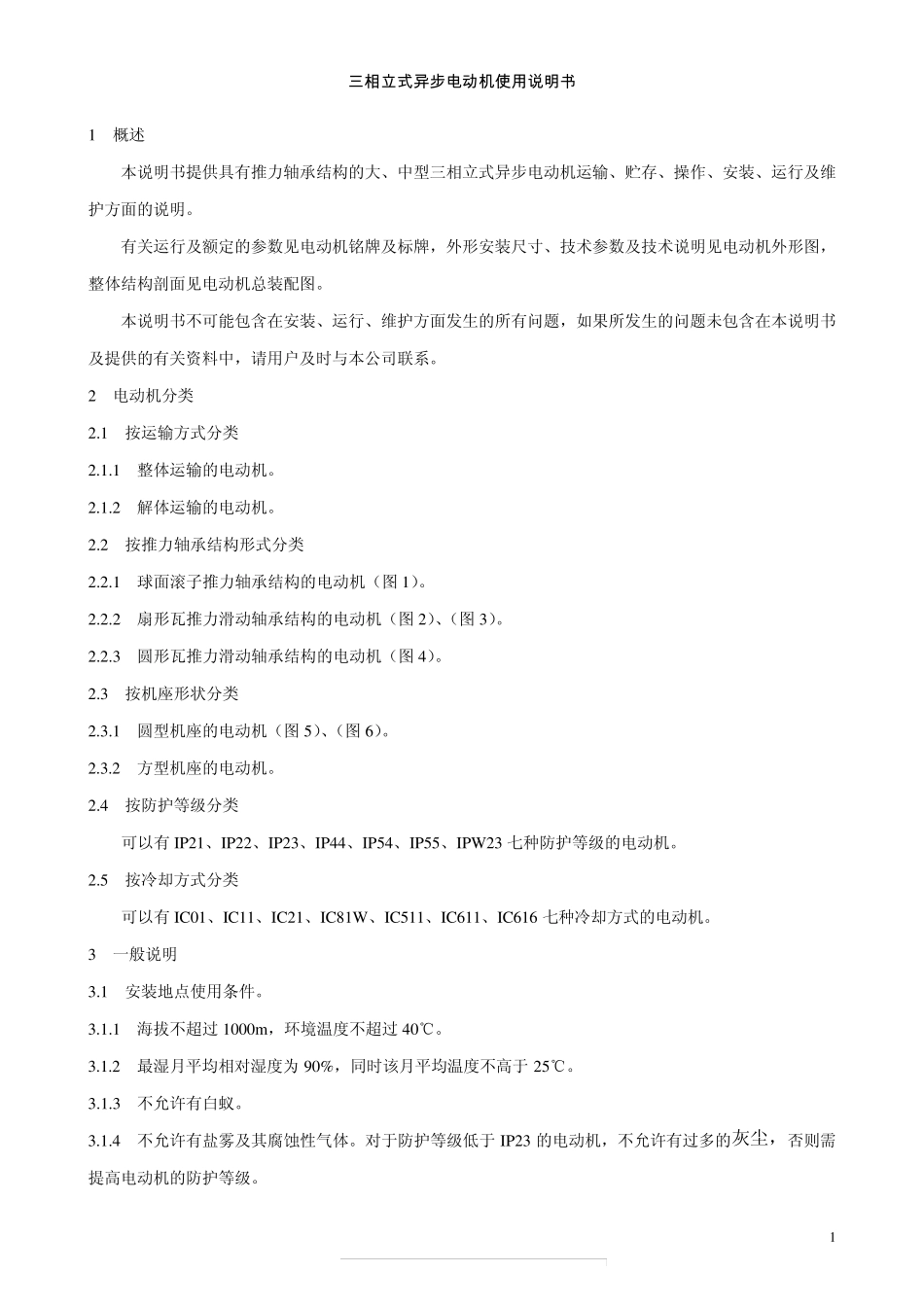

三相立式异步电动机使用说明书 11 概述 本说明书提供具有推力轴承结构的大、中型三相立式异步电动机运输、贮存、操作、安装、运行及维护方面的说明。 有关运行及额定的参数见电动机铭牌及标牌，外形安装尺寸、技术参数及技术说明见电动机外形图，整体结构剖面见电动机总装配图。 本说明书不可能包含在安装、运行、维护方面发生的所有问题，如果所发生的问题未包含在本说明书及提供的有关资料中，请用户及时与本公司联系。 2 电动机分类 2.1 按运输方式分类 2.1.1 整体运输的电动机。 2.1.2 解体运输的电动机。 2.2 按推力轴承结构形式分类 2.2.1 球面滚子推力轴承结构的电动机（图 1）。 2.2.2 扇形瓦推力滑动轴承结构的电动机（图 2）、（图 3）。 2.2.3 圆形瓦推力滑动轴承结构的电动机（图 4）。 2.3 按机座形状分类 2.3.1 圆型机座的电动机（图 5）、（图 6）。 2.3.2 方型机座的电动机。 2.4 按防护等级分类 可以有 IP21、IP22、IP23、IP44、IP54、IP55、IPW23 七种防护等级的电动机。 2.5 按冷却方式分类 可以有 IC01、IC11、IC21、IC81W、IC511、IC611、IC616 七种冷却方式的电动机。 3 一般说明 3.1 安装地点使用条件。 3.1.1 海拔不超过 1000m，环境温度不超过 40℃。 3.1.2 最湿月平均相对湿度为 90%，同时该月平均温度不高于 25℃。 3.1.3 不允许有白蚁。 3.1.4 不允许有盐雾及其腐蚀性气体。对于防护等级低于 IP23 的电动机，不允许有过多的灰尘，否则需提高电动机的防护等级。 三相立式异步电动机使用说明书 23.1.5 电动机所需冷却水温度不超过 30℃，工作压力不大于 0.3MPa，水质为经过沉淀的中性水。 3.1.6 电动机的额定工作方式为连续工作制（S1）。 如果环境条件有不同于以上所述的特殊性，则用户须与本公司签订技术协议，特殊技术说明且电动机外形图。 3.2 除用户特殊要求带防反转装置的电动机外，电动机允许正反方向旋转，但不允许在运行中反接电源突然逆转。 4 电动机的结构 电动机的主要部件有：机座、定子、转子、上、下轴承装置、防护罩或冷却器、出线盒等。电动机通过以上主要部件的不同形式的组合来满足用户的各种用途的需要。 4.1 机座 机座为焊接结构，分方型和圆型两种。方型机座在两侧可以安装空—水冷却器。空—空冷却器、防护罩、百叶窗等附件，以达到不同防护等级和冷却方式的要求。 4.2 定子 定子主要包括定子铁心、线圈、槽楔...
