三相逆变器matlab仿真

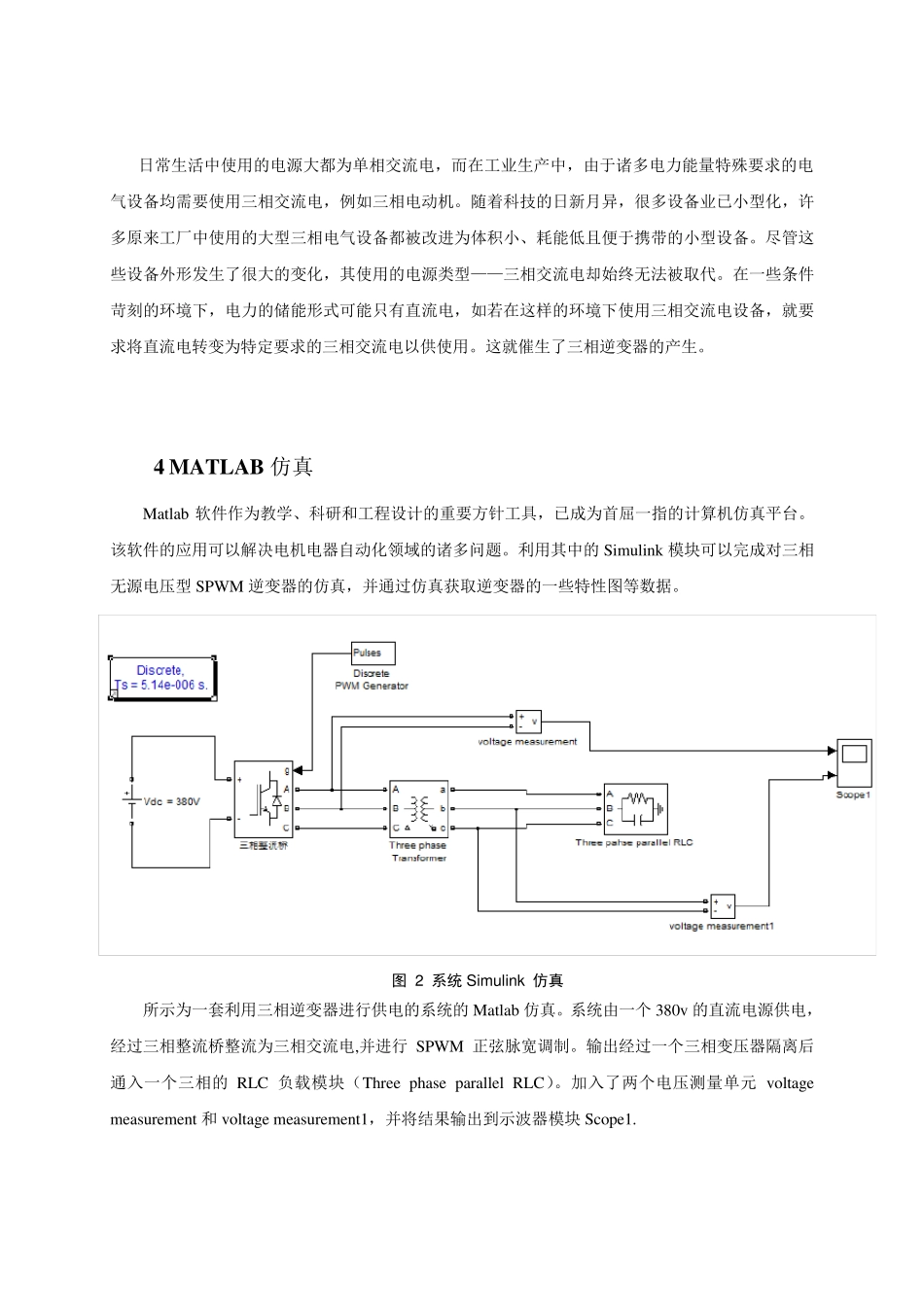

三相无源逆变器的构建及其MATLAB 仿真 1 逆变器 1.1 逆变器的概念 逆变器也称逆变电源，是一种可将直流电变换为一定频率下交流电的装置。相对于整流器将交流电转换为固定电压下的直流电而言，逆变器可把直流电变换成频率、电压固定或可调的交流电，称为DC-AC 变换。这是与整流相反的变换，因而称为逆变。 1.3 逆变器的分类 现代逆变技术的种类很多，可以按照不同的形式进行分类。其主要的分类方式如下： 1) 按逆变器输出的相数，可分为单相逆变、三相逆变和多相逆变。 2) 按逆变器输出能量的去向，可分为有源逆变和无源逆变。 3) 按逆变主电路的形式，可分为单端式、推挽式、半桥式和全桥式逆变。 4) ……………. 2 三相逆变电路 三相逆变电路，是将直流电转换为频率相同、振幅相等、相位依次互差为120°交流电的一种逆变网络。 图 1 三相逆变电路 日常生活中使用的电源大都为单相交流电，而在工业生产中，由于诸多电力能量特殊要求的电气设备均需要使用三相交流电，例如三相电动机。随着科技的日新月异，很多设备业已小型化，许多原来工厂中使用的大型三相电气设备都被改进为体积小、耗能低且便于携带的小型设备。尽管这些设备外形发生了很大的变化，其使用的电源类型——三相交流电却始终无法被取代。在一些条件苛刻的环境下，电力的储能形式可能只有直流电，如若在这样的环境下使用三相交流电设备，就要求将直流电转变为特定要求的三相交流电以供使用。这就催生了三相逆变器的产生。 4 MATLAB 仿真 Matlab 软件作为教学、科研和工程设计的重要方针工具，已成为首屈一指的计算机仿真平台。该软件的应用可以解决电机电器自动化领域的诸多问题。利用其中的Simu link 模块可以完成对三相无源电压型SPWM 逆变器的仿真，并通过仿真获取逆变器的一些特性图等数据。 图 2 系统Simulink 仿真 所示为一套利用三相逆变器进行供电的系统的Matlab 仿真。系统由一个 380v 的直流电源供电，经过三相整流桥整流为三相交流电,并进行 SPWM 正弦脉宽调制。输出经过一个三相变压器隔离后通入一个三相的RLC 负载模块（Three phase parallel RLC）。加入了两个电压测量单元 v oltage measu rement 和 v oltage measu rement1，并将结果输出到示波器模块 Scope1. 4 .1 仿真中的各个模块及其参数设定 1) 整流桥 图 3 通用三相整流桥模块 其中Number of bridge arms（桥臂个数）为3，Power Electr...
