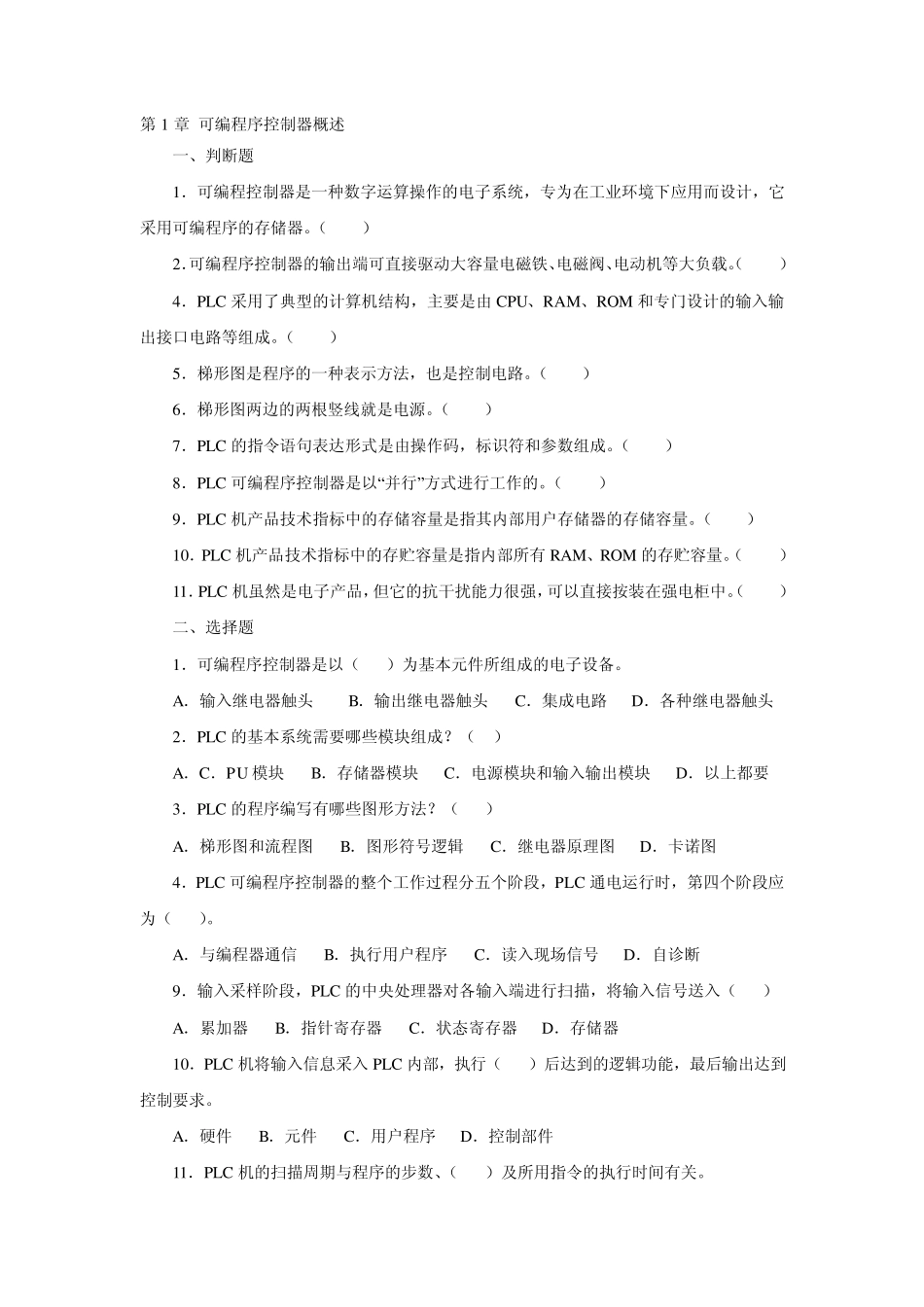

第1 章 可编程序控制器概述 一、判断题 1．可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器。（ ） 2．可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。（ ） 4．PLC 采用了典型的计算机结构，主要是由 CPU、RAM、ROM 和专门设计的输入输出接口电路等组成。（ ） 5．梯形图是程序的一种表示方法，也是控制电路。（ ） 6．梯形图两边的两根竖线就是电源。（ ） 7．PLC 的指令语句表达形式是由操作码，标识符和参数组成。（ ） 8．PLC 可编程序控制器是以“并行”方式进行工作的。（ ） 9．PLC 机产品技术指标中的存储容量是指其内部用户存储器的存储容量。（ ） 10．PLC 机产品技术指标中的存贮容量是指内部所有 RAM、ROM 的存贮容量。（ ） 11．PLC 机虽然是电子产品，但它的抗干扰能力很强，可以直接按装在强电柜中。（ ） 二、选择题 1．可编程序控制器是以（ ）为基本元件所组成的电子设备。 A．输入继电器触头 B．输出继电器触头 C．集成电路 D．各种继电器触头 2．PLC 的基本系统需要哪些模块组成？（ ） A．C．PU 模块 B．存储器模块 C．电源模块和输入输出模块 D．以上都要 3．PLC 的程序编写有哪些图形方法？（ ） A．梯形图和流程图 B．图形符号逻辑 C．继电器原理图 D．卡诺图 4．PLC 可编程序控制器的整个工作过程分五个阶段，PLC 通电运行时，第四个阶段应为（ ）。 A．与编程器通信 B．执行用户程序 C．读入现场信号 D．自诊断 9．输入采样阶段，PLC 的中央处理器对各输入端进行扫描，将输入信号送入（ ） A．累加器 B．指针寄存器 C．状态寄存器 D．存储器 10．PLC 机将输入信息采入 PLC 内部，执行（ ）后达到的逻辑功能，最后输出达到控制要求。 A．硬件 B．元件 C．用户程序 D．控制部件 11．PLC 机的扫描周期与程序的步数、（ ）及所用指令的执行时间有关。 A．辅助继电器 B．计数器 C．计时器 D．时钟频率 三、简答题 1．1968 年美国通用汽车公司（GM）公开招标提出十项 PLC 指标是什么？ 2．简述 PLC 的定义。 3．PLC 有哪些主要特点? 4．与继电、接触器控制系统相比，PLC 具有哪些优点? 5．试说明 PLC 的工作过程。 第 2 章 三菱 FX2 系列 PLC 的硬件资源 一、判断题 1．我们常常会看到某台 PLC 有 XX 个点的 I/0 数，是指...
