三菱变频器实验指导书(自编)VIP专享

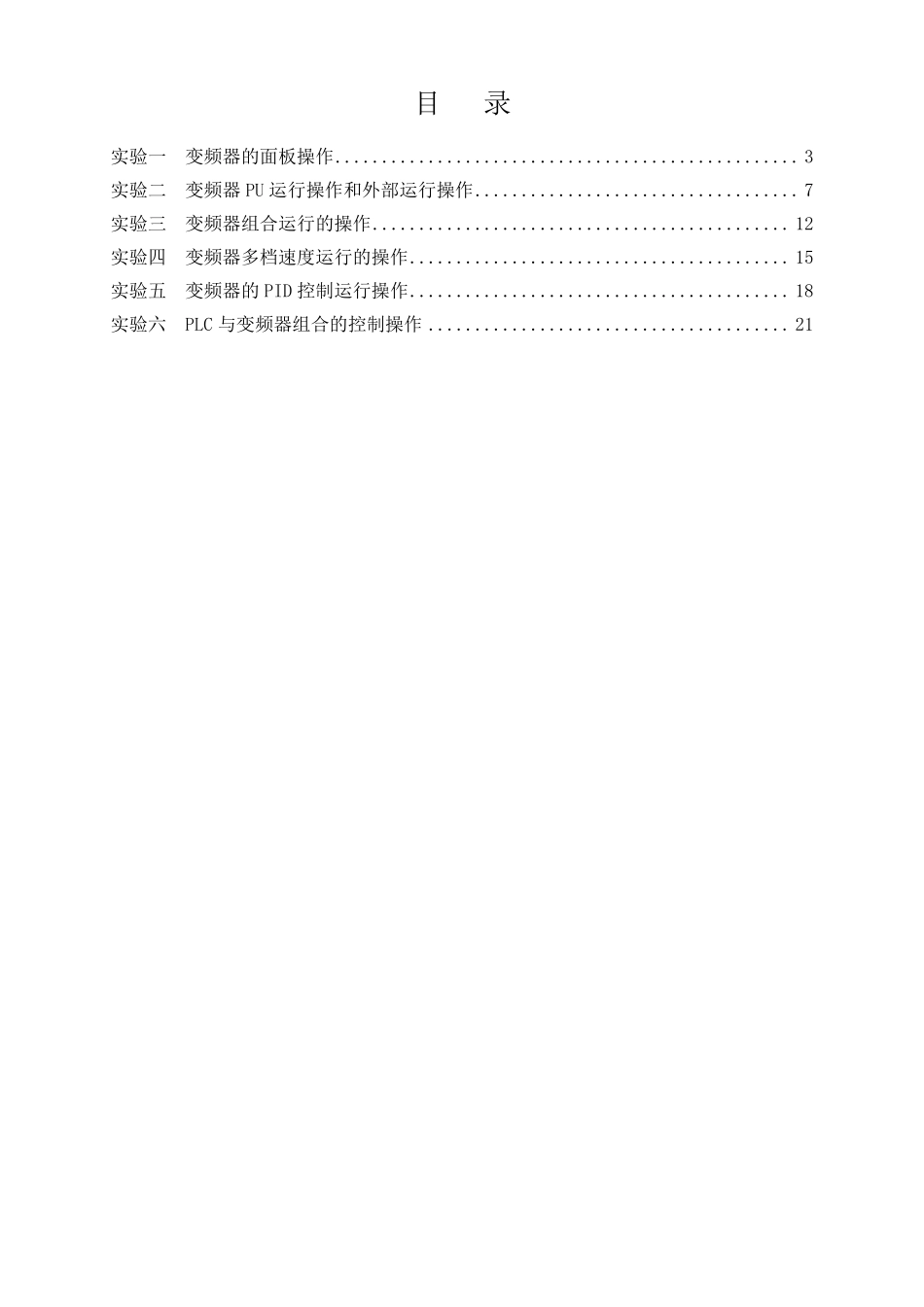

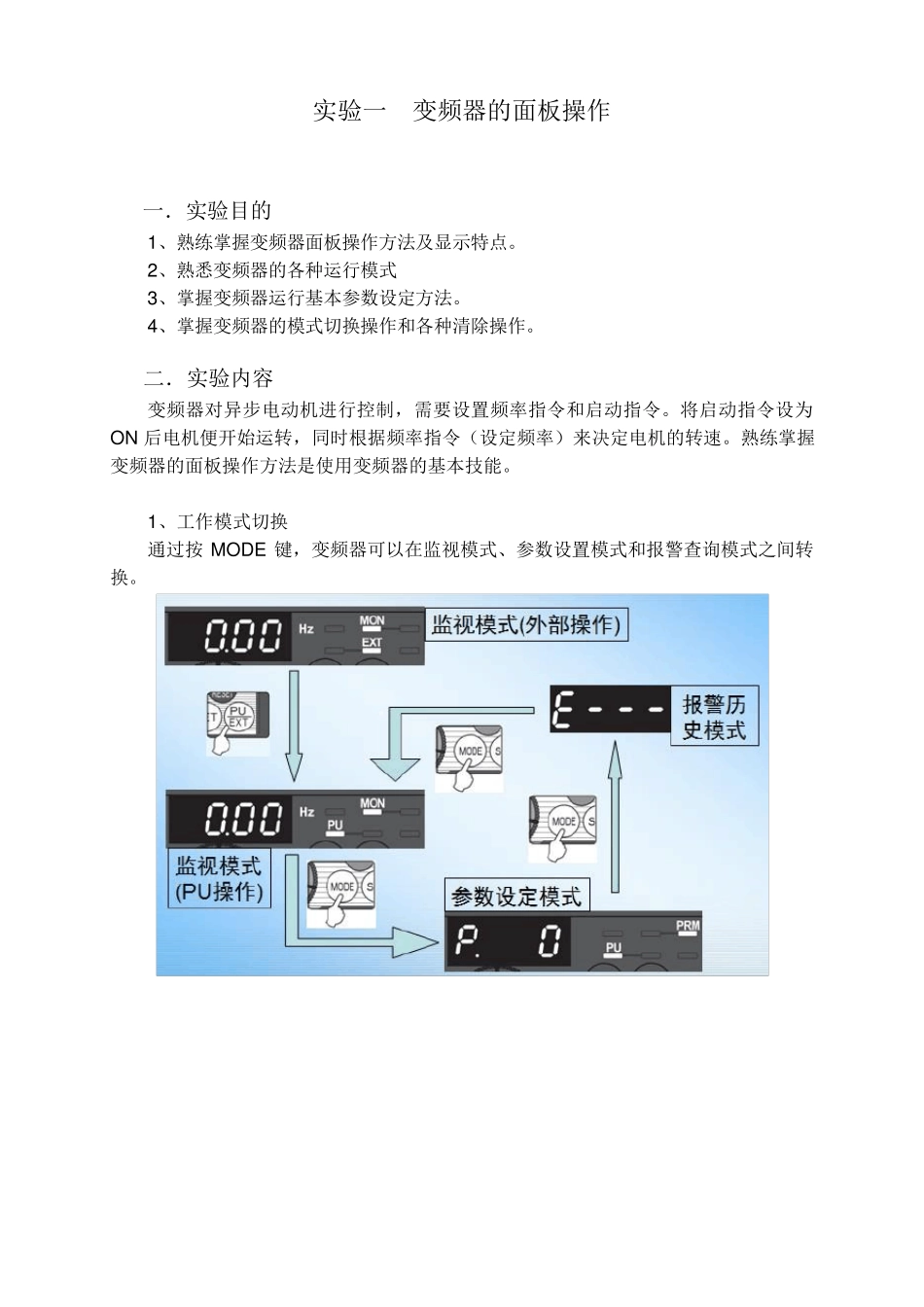

变 频 器 应 用 技 术 实 验 指 导 书 目 录 实验一 变频器的面板操作 .................................................. 3 实验二 变频器 PU 运行操作和外部运行操作 ................................... 7 实验三 变频器组合运行的操作 ............................................. 12 实验四 变频器多档速度运行的操作 ......................................... 15 实验五 变频器的 PID 控制运行操作 ......................................... 18 实验六 PLC 与变频器组合的控制操作 ....................................... 21 实验一 变频器的面板操作 一．实验目的 1、熟练掌握变频器面板操作方法及显示特点。 2、熟悉变频器的各种运行模式 3、掌握变频器运行基本参数设定方法。 4、掌握变频器的模式切换操作和各种清除操作。 二．实验内容 变频器对异步电动机进行控制，需要设置频率指令和启动指令。将启动指令设为ON 后电机便开始运转，同时根据频率指令（设定频率）来决定电机的转速。熟练掌握变频器的面板操作方法是使用变频器的基本技能。 1、工作模式切换 通过按 MODE 键，变频器可以在监视模式、参数设置模式和报警查询模式之间转换。 2、PU 模式基本操作 3、参数设置基本操作 注意：初始时只显示简单模式参数，通过 Pr.160 参数设置可选择扩展功能显示。 Pr.160 内 容 9999（初始值） 只显示简单模式参数 0 可显示简单模式参数和扩展模式参数 4、参数清除操作 清除的意思是恢复到出厂设定。参数清除操作只能在 PU 模式下进行。有两种清除：“参数清除”和“参数全部清除”，“参数清除”是将除了校正参数、端子功能选择参数等之外的参数全部恢复，详见使用手册。 5、运行模式设置 运行模式可通过预置参数 Pr.79 确定，也可通过如下简单操作来完成运行模式选择。 有 4 种方式可设定： 实验二 变频器PU 运行操作和外部运行操作 一．实验目的 1、掌握变频器PU 运行操作的方法。 2、掌握变频器外部运行操作方法。 3、掌握变频器外部运行操作的控制回路接线图。 4、熟悉变频器PU 运行操作和外部运行操作涉及到的功能参数。 5、了解“外部运行操作模式”与“PU 运行操作模式”的差别。 二．实验内容 变频器运行的PU 操作，指变频器不需要控制端子的接线，完全通过操作面板上的按键来控制各类生产机械的运行。 变频器运行的...
