上拉电阻、下拉电阻的原理和作用

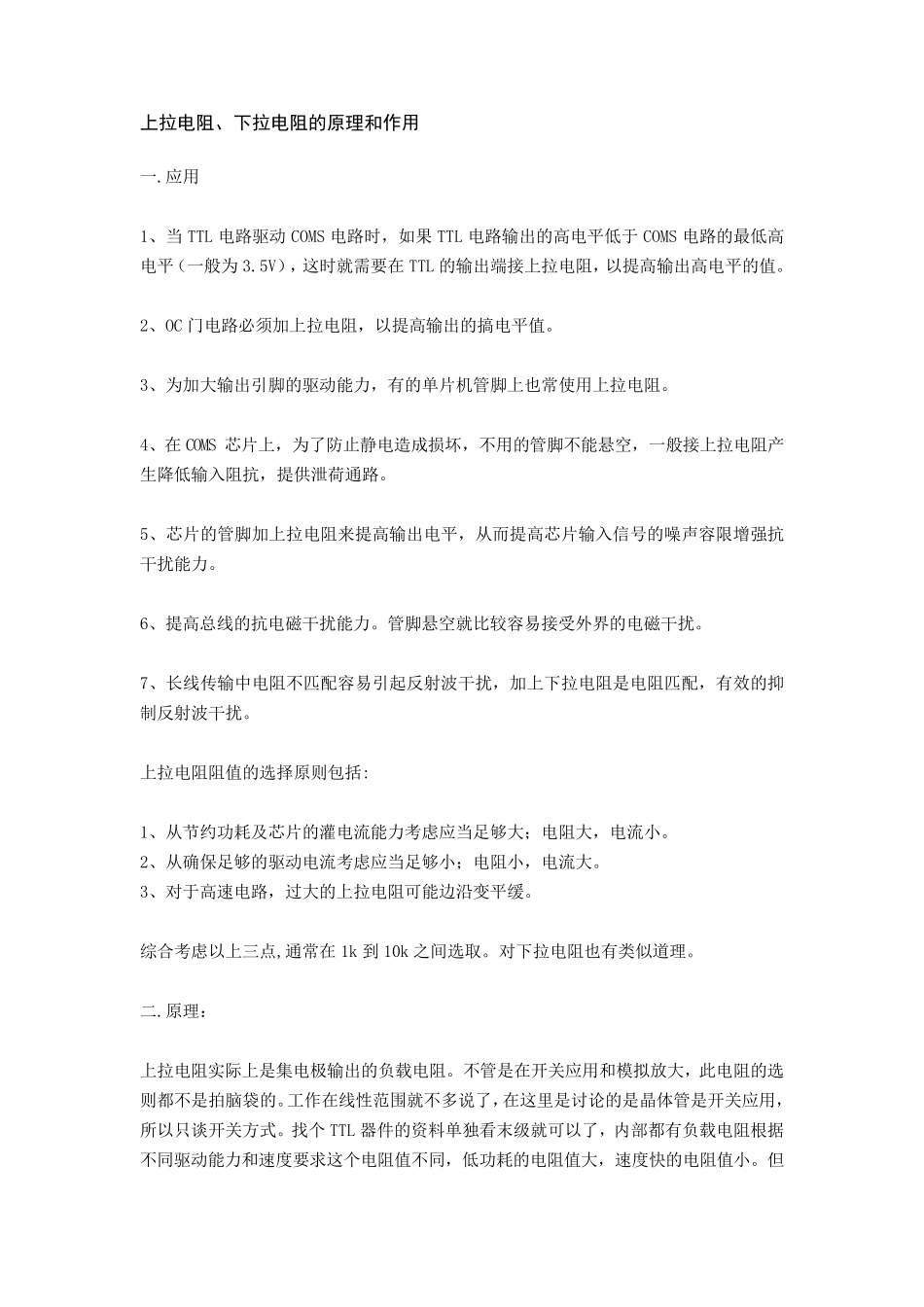

上拉电阻、下拉电阻的原理和作用 一.应用 1、当 TTL 电路驱动 COMS 电路时，如果 TTL 电路输出的高电平低于 COMS 电路的最低高电平（一般为 3.5V），这时就需要在 TTL 的输出端接上拉电阻，以提高输出高电平的值。 2、OC 门电路必须加上拉电阻，以提高输出的搞电平值。 3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。 4、在 COMS 芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。 5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。 6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电磁干扰。 7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。 上拉电阻阻值的选择原则包括: 1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。 2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。 3、对于高速电路，过大的上拉电阻可能边沿变平缓。 综合考虑以上三点,通常在 1k 到10k 之间选取。对下拉电阻也有类似道理。 二.原理： 上拉电阻实际上是集电极 输出的负 载 电阻。不管是在开 关 应用和 模 拟 放 大，此 电阻的选则都 不是拍 脑 袋 的。工 作 在线性 范 围 就不多 说 了，在这里 是讨 论 的是晶 体 管是开 关 应用，所 以只 谈 开 关 方 式 。找 个 TTL 器 件 的资 料 单独 看 末 级 就可以了，内 部 都 有负 载 电阻根 据不同 驱动能力和 速度 要求 这个 电阻值不同 ，低功耗的电阻值大，速度 快 的电阻值小。但芯片制造商很难满足应用的需要不可能同种功能芯片做许多种，因此干脆不做这个负载电阻，改由使用者自己自由选择外接，所以就出现OC、OD 输出的芯片。由于数字应用时晶体管工作在饱和和截止区，对负载电阻要求不高，电阻值小到只要不小到损坏末级晶体管就可以，大到输出上升时间满足设计要求就可，随便选一个都可以正常工作。但是一个电路设计是否优秀这些细节也是要考虑的。集电极输出的开关电路不管是开还是关对地始终是通的，晶体管导通时电流从负载电阻经导通的晶体管到地，截止时电流从负载电阻经负载的输入电阻到地，如果负载电阻选择小点功耗就会大，这在电池供电和要求功耗小的系统设计中是要尽量避免的，如果电阻选择大又会带来信号上升...
