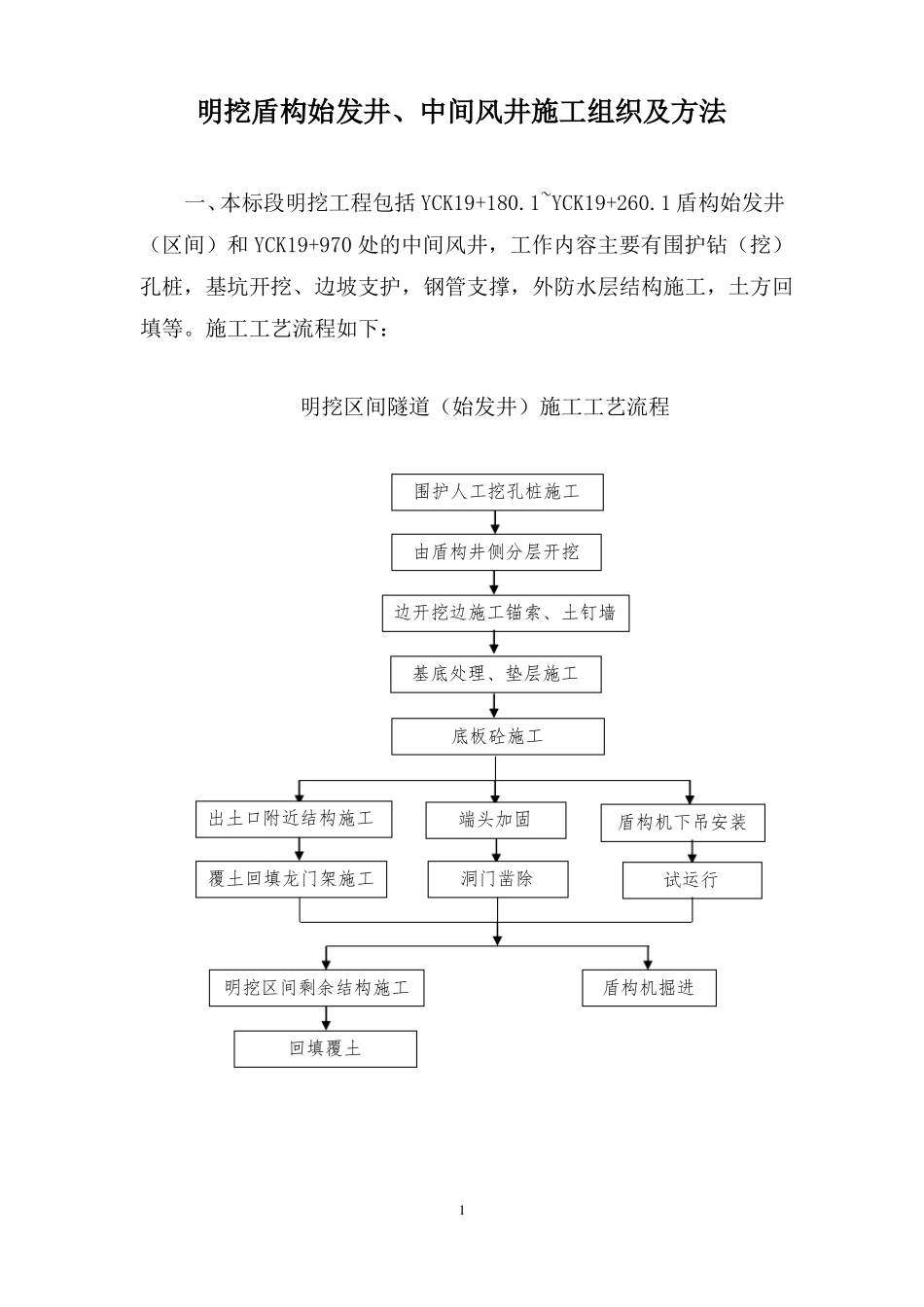

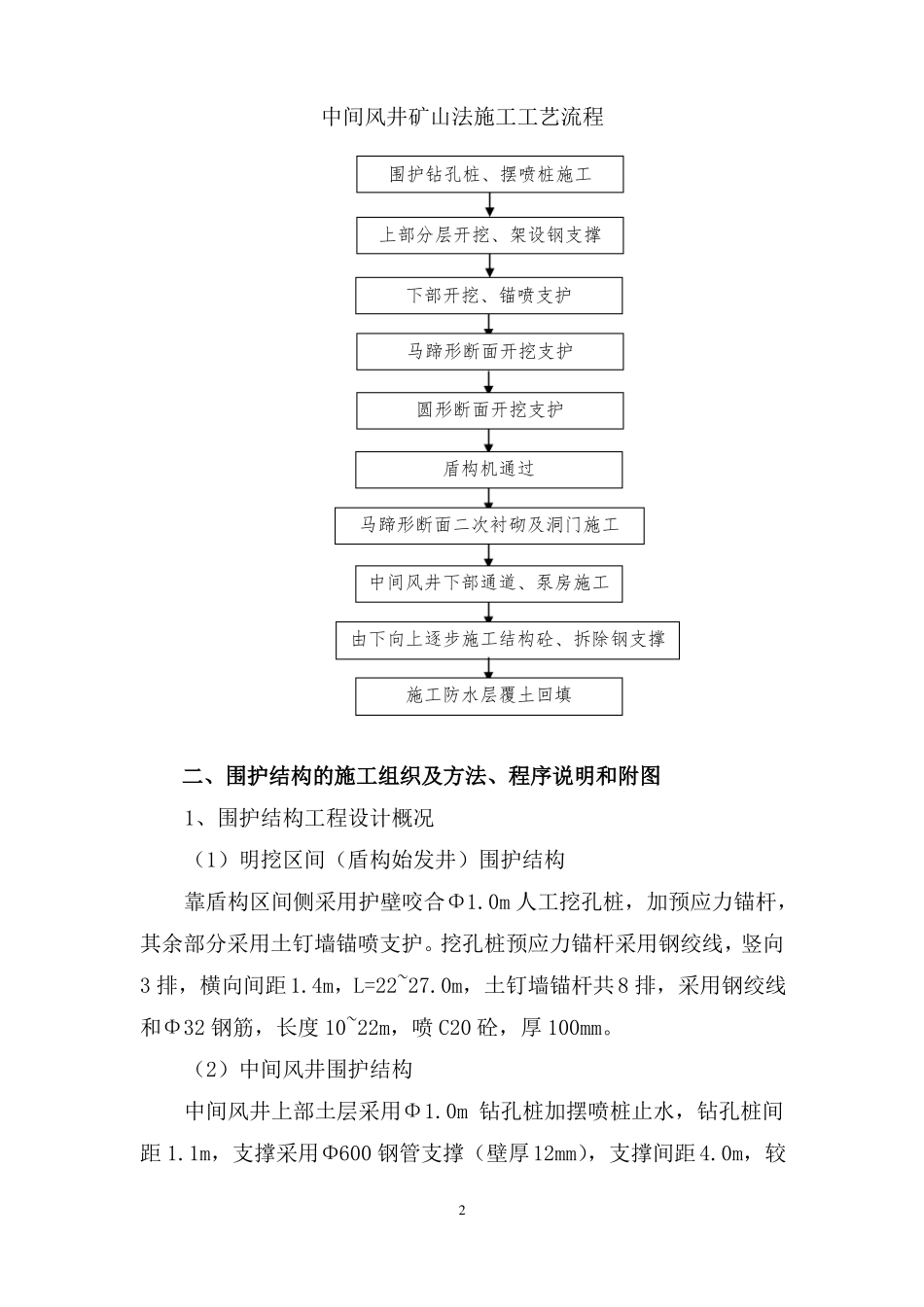

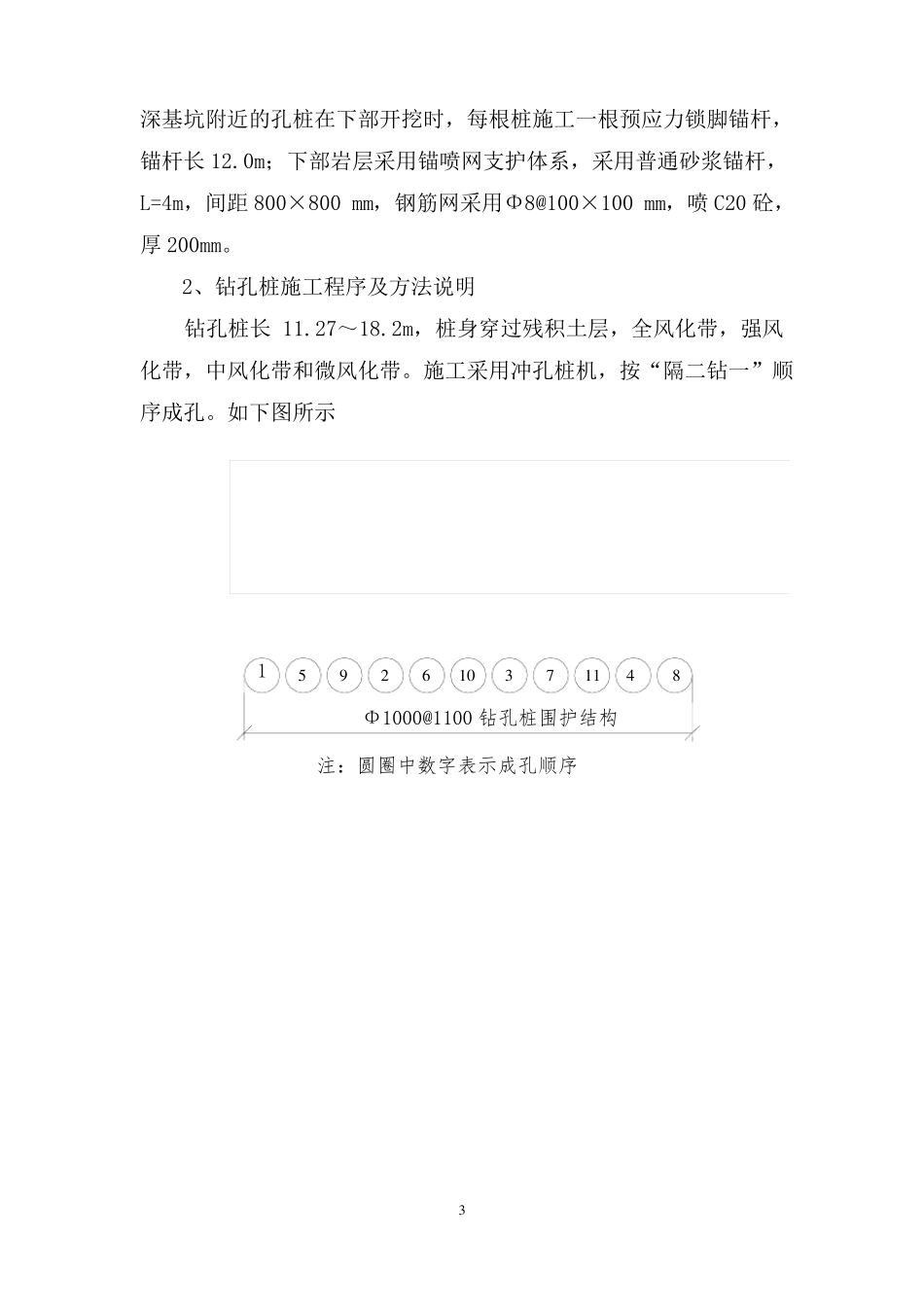

明挖盾构始发井、中间风井施工组织及方法一、本标段明挖工程包括 YCK19+180.1~YCK19+260.1 盾构始发井（区间）和 YCK19+970 处的中间风井，工作内容主要有围护钻（挖）孔桩，基坑开挖、边坡支护，钢管支撑，外防水层结构施工，土方回填等。施工工艺流程如下：明挖区间隧道（始发井）施工工艺流程围护人工挖孔桩施工由盾构井侧分层开挖边开挖边施工锚索、土钉墙基底处理、垫层施工底板砼施工出土口附近结构施工覆土回填龙门架施工端头加固洞门凿除盾构机下吊安装试运行明挖区间剩余结构施工回填覆土盾构机掘进1中间风井矿山法施工工艺流程围护钻孔桩、摆喷桩施工上部分层开挖、架设钢支撑下部开挖、锚喷支护马蹄形断面开挖支护圆形断面开挖支护盾构机通过马蹄形断面二次衬砌及洞门施工中间风井下部通道、泵房施工由下向上逐步施工结构砼、拆除钢支撑施工防水层覆土回填二、围护结构的施工组织及方法、程序说明和附图1、围护结构工程设计概况（1）明挖区间（盾构始发井）围护结构靠盾构区间侧采用护壁咬合Φ1.0m 人工挖孔桩，加预应力锚杆，其余部分采用土钉墙锚喷支护。挖孔桩预应力锚杆采用钢绞线，竖向3 排，横向间距1.4m，L=22~27.0m，土钉墙锚杆共8 排，采用钢绞线和Φ32 钢筋，长度 10~22m，喷 C20 砼，厚 100mm。（2）中间风井围护结构中间风井上部土层采用Φ1.0m 钻孔桩加摆喷桩止水，钻孔桩间距 1.1m，支撑采用Φ600 钢管支撑（壁厚12mm），支撑间距4.0m，较2深基坑附近的孔桩在下部开挖时，每根桩施工一根预应力锁脚锚杆，锚杆长 12.0m；下部岩层采用锚喷网支护体系，采用普通砂浆锚杆，L=4m，间距 800×800 mm，钢筋网采用Φ8@100×100 mm，喷 C20 砼，厚 200mm。2、钻孔桩施工程序及方法说明钻孔桩长 11.27～18.2m，桩身穿过残积土层，全风化带，强风化带，中风化带和微风化带。施工采用冲孔桩机，按“隔二钻一”顺序成孔。如下图所示1592610371148Φ1000@1100 钻孔桩围护结构注：圆圈中数字表示成孔顺序3（1）冲孔桩施工工艺流程图桩机就位施工准备平整场地桩位放样埋设护筒制作护筒定时检测泥浆比重冲进检孔（测孔径、孔深）清孔检查沉碴厚度、测泥浆比重桩机移位泥浆制备进行下一桩位施工导管试拼装并密封检验检查砼面标高控制导管埋深安装钢筋笼安装导管灌筑水下砼拔除护筒制作钢筋笼运至孔位商品砼制备运输4（2）程序说明① 桩位放样沿钻孔桩轴线平整场地，测设出钻孔桩桩位，并做好桩位标记和编号。施作...
