智能交通指挥中心方案

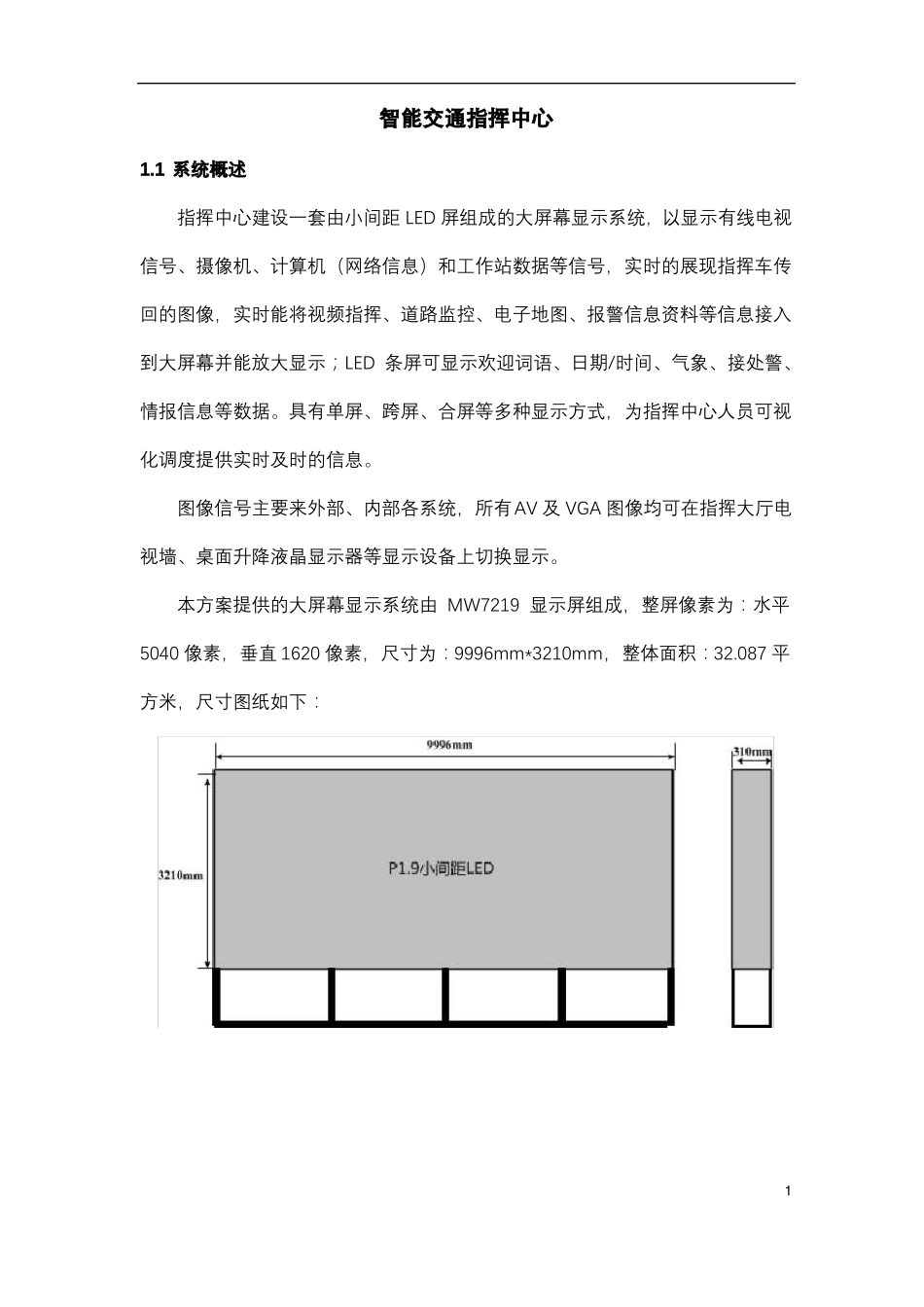

智能交通指挥中心1.1 系统概述指挥中心建设一套由小间距 LED 屏组成的大屏幕显示系统，以显示有线电视信号、摄像机、计算机（网络信息）和工作站数据等信号，实时的展现指挥车传回的图像，实时能将视频指挥、道路监控、电子地图、报警信息资料等信息接入到大屏幕并能放大显示；LED 条屏可显示欢迎词语、日期/时间、气象、接处警、情报信息等数据。具有单屏、跨屏、合屏等多种显示方式，为指挥中心人员可视化调度提供实时及时的信息。图像信号主要来外部、内部各系统，所有AV 及 VGA 图像均可在指挥大厅电视墙、桌面升降液晶显示器等显示设备上切换显示。本方案提供的大屏幕显示系统由 MW7219 显示屏组成，整屏像素为：水平5040 像素，垂直 1620 像素，尺寸为：9996mm*3210mm，整体面积：32.087 平方米，尺寸图纸如下：11.2 系统架构1.2.1系统拓扑图DVIVGA网 网 网 网DVI网 网 网 网 网 网 网DVIIP网 网网 网 网网 网 网 网VM网 网 网网 网备注：以上系统拓扑图中的设备按照项目的实际需要配备。1.2.2系统组成 显示系统： 单元箱体拼接 控制系统：由 PC、全彩同步控制系统、通讯系统等组成 软件系统：系统软件、控制软件等组成 配电/防护系统：由配电柜、智能上电系统（选配）、避雷器（选配）等组成 多媒体系统：视频处理器、音视频切换矩阵、摄像机、DVD、电视卡、功放、音箱等组成（选配）。21.3 建设依据《民用建筑电气设计规范》JGJ/T15-92《高层民用建筑设计防火规范》GB50045-95《智能建筑设计规范》GB50045-95《工业企业通讯设计规范》GBJ42-81《工业企业通信接地设计规范》GBJ115-87《厅堂扩声系统声学特性指标》GYJ25-85《厅堂扩声特性测量法》GB/T4959-1995《客观评价厅堂语言可懂度的RASTI法》GB/T14475-93《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-931.4 系统功能1.4.1视频播放功能实时显示真彩色视频图像；播放录像机、影碟机（VCD、DVD、LD）等视频节目，满足视频信号播放的基本需求；转播广播电视及卫星电视及有线电视节目；驳接摄像机，清晰、无闪烁的实时显示视频图像，实现各种活动的现场直播；兼容 DVI、VGA、PAL、NTSC、电视信号，兼容 SDTV 及 HDTV 信号；在显示视频信息的同时，能同步播放音频信息，可实现多路视频、音频信号同步切换；具有同时播放左右不同比例的画面及文字的功能，多种文字、字体可供选择；具有电视画面上叠加文字、全景、特写、慢镜头...
