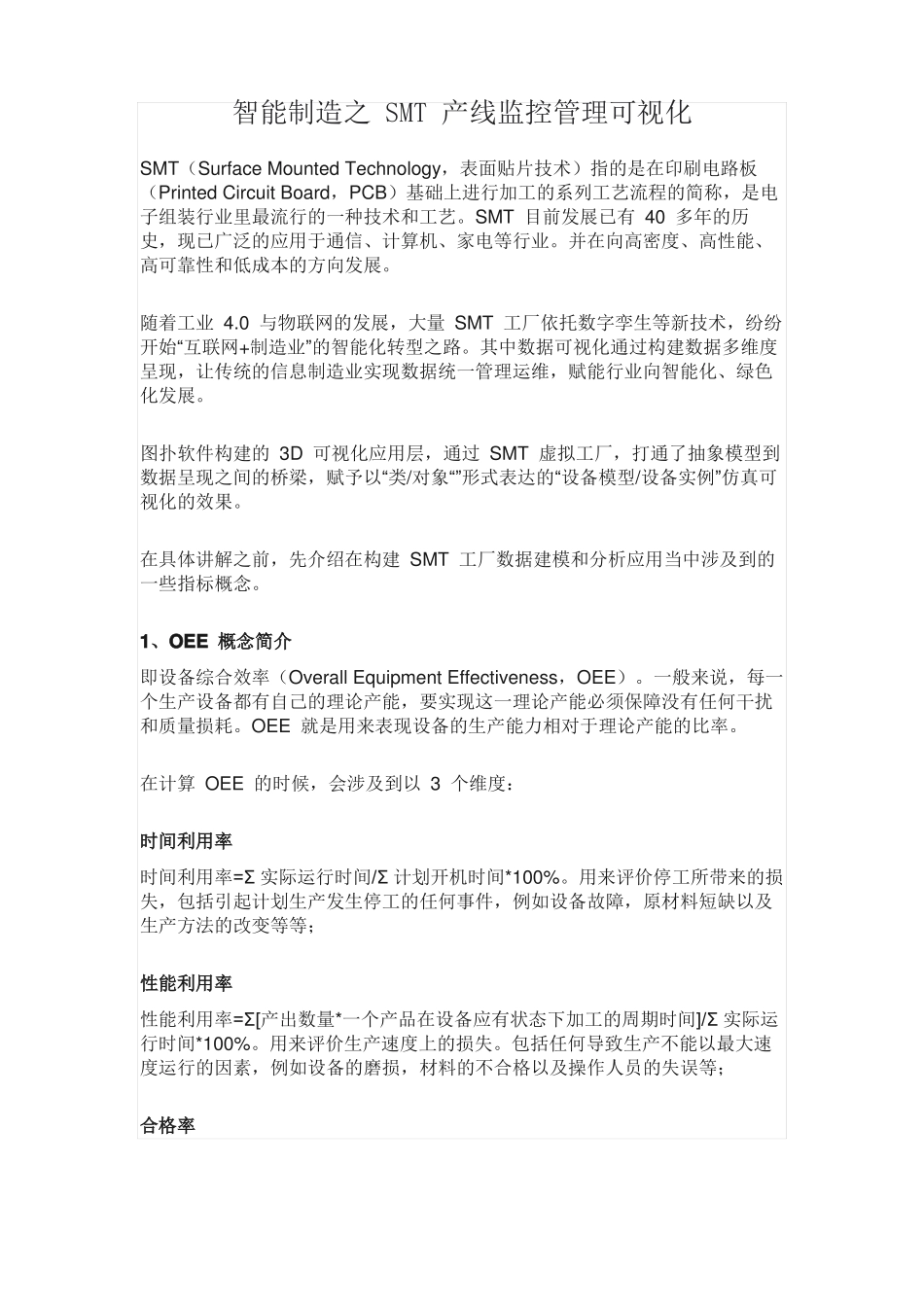

智能制造之SMT产线监控管理可视化

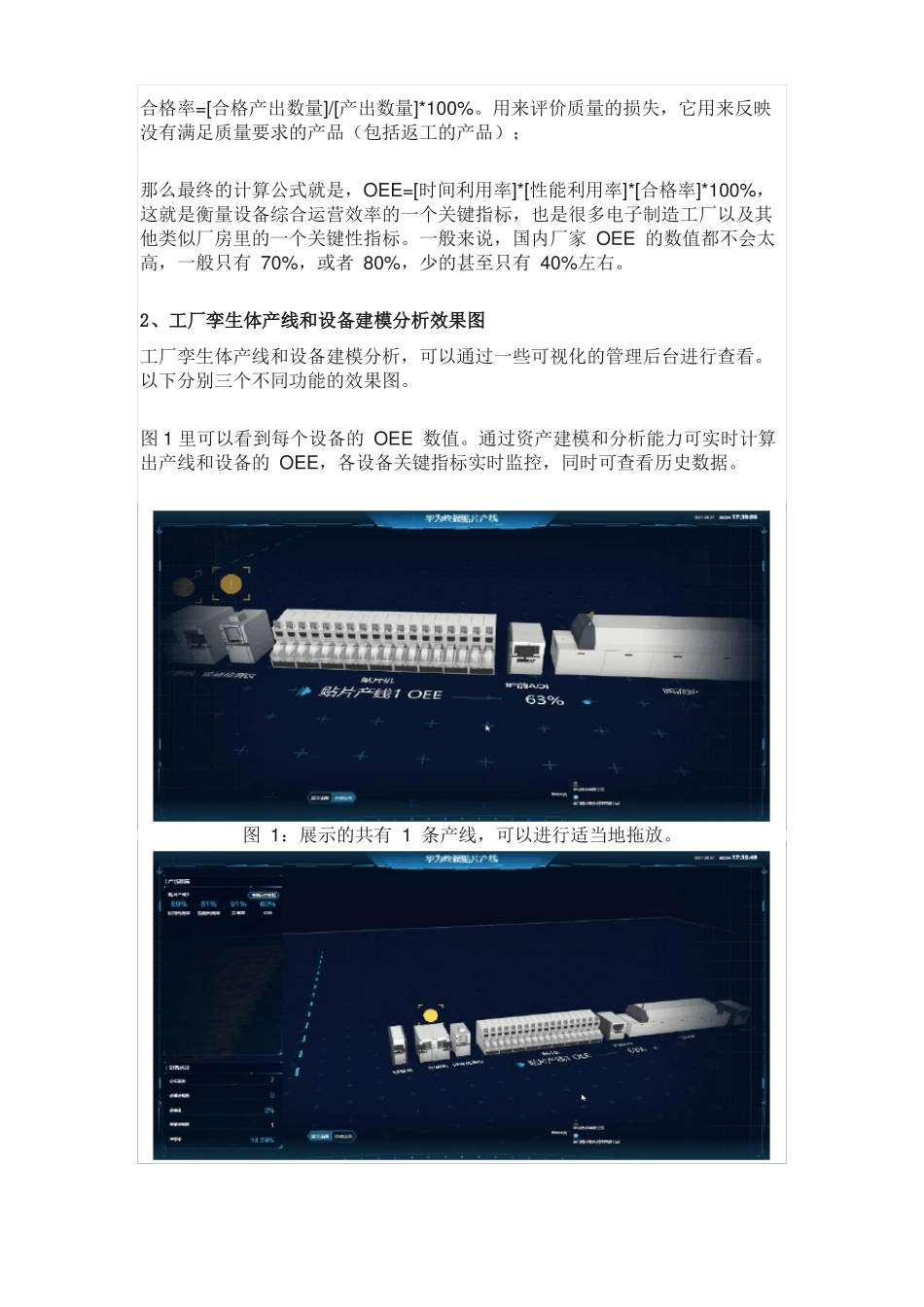

智能制造之 SMT 产线监控管理可视化SMT（Surface Mounted Technology，表面贴片技术）指的是在印刷电路板（Printed Circuit Board，PCB）基础上进行加工的系列工艺流程的简称，是电子组装行业里最流行的一种技术和工艺。SMT 目前发展已有 40 多年的历史，现已广泛的应用于通信、计算机、家电等行业。并在向高密度、高性能、高可靠性和低成本的方向发展。随着工业 4.0 与物联网的发展，大量 SMT 工厂依托数字孪生等新技术，纷纷开始“互联网+制造业”的智能化转型之路。其中数据可视化通过构建数据多维度呈现，让传统的信息制造业实现数据统一管理运维，赋能行业向智能化、绿色化发展。图扑软件构建的 3D 可视化应用层，通过 SMT 虚拟工厂，打通了抽象模型到数据呈现之间的桥梁，赋予以“类/对象“”形式表达的“设备模型/设备实例”仿真可视化的效果。在具体讲解之前，先介绍在构建 SMT 工厂数据建模和分析应用当中涉及到的一些指标概念。1、OEE 概念简介即设备综合效率（Overall Equipment Effectiveness，OEE）。一般来说，每一个生产设备都有自己的理论产能，要实现这一理论产能必须保障没有任何干扰和质量损耗。OEE 就是用来表现设备的生产能力相对于理论产能的比率。在计算 OEE 的时候，会涉及到以 3 个维度：时间利用率时间利用率=Σ 实际运行时间/Σ 计划开机时间*100%。用来评价停工所带来的损失，包括引起计划生产发生停工的任何事件，例如设备故障，原材料短缺以及生产方法的改变等等；性能利用率性能利用率=Σ[产出数量*一个产品在设备应有状态下加工的周期时间]/Σ 实际运行时间*100%。用来评价生产速度上的损失。包括任何导致生产不能以最大速度运行的因素，例如设备的磨损，材料的不合格以及操作人员的失误等；合格率合格率=[合格产出数量]/[产出数量]*100%。用来评价质量的损失，它用来反映没有满足质量要求的产品（包括返工的产品）；那么最终的计算公式就是，OEE=[时间利用率]*[性能利用率]*[合格率]*100%，这就是衡量设备综合运营效率的一个关键指标，也是很多电子制造工厂以及其他类似厂房里的一个关键性指标。一般来说，国内厂家 OEE 的数值都不会太高，一般只有 70%，或者 80%，少的甚至只有 40%左右。2、工厂孪生体产线和设备建模分析效果图工厂孪生体产线和设备建模分析，可以通过一些可视化的管理后台进行查看。以下分别三个不同功能的效果图。图 1 里可以看到每个设备的 OEE 数值...
