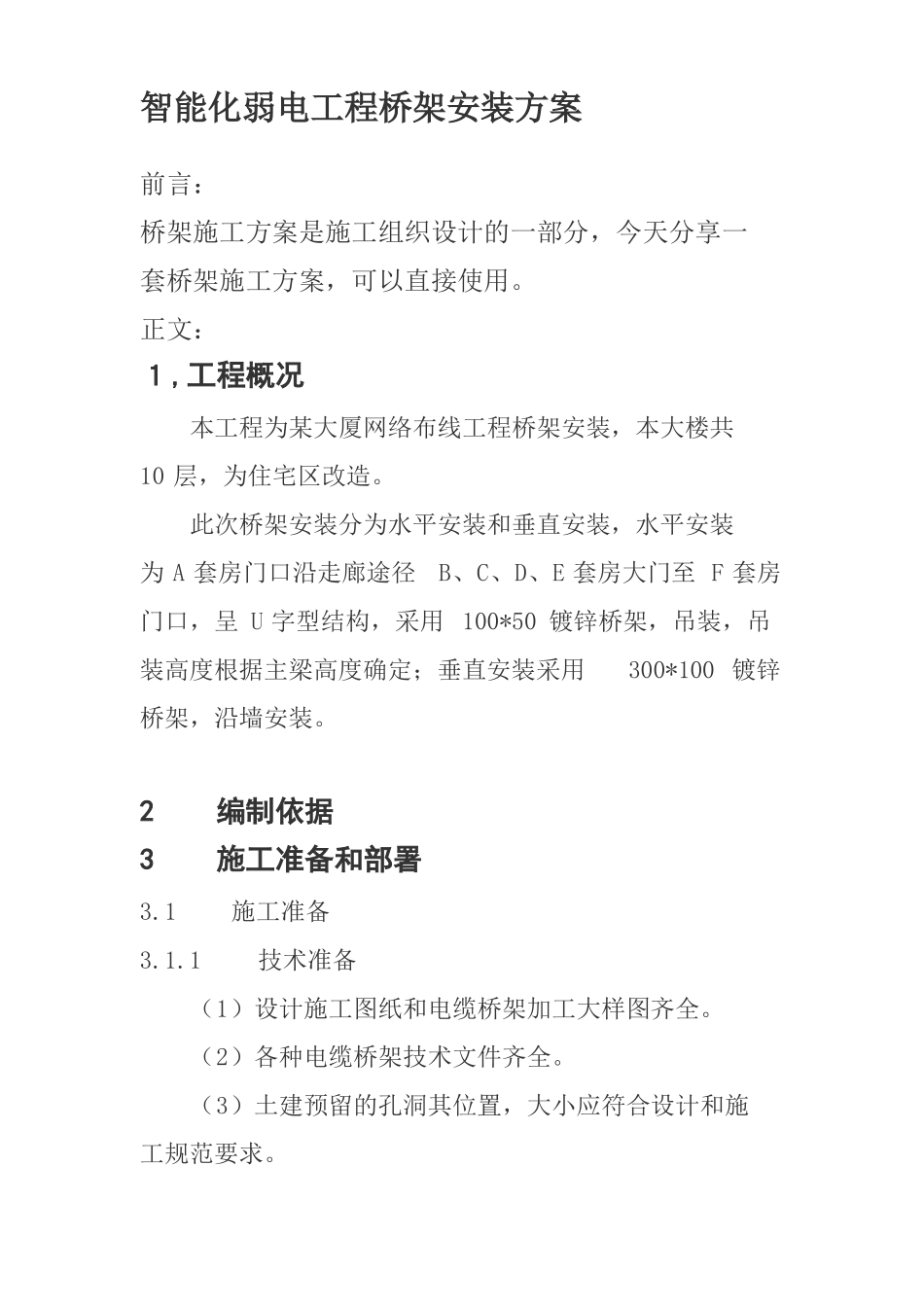

智能化弱电工程桥架安装方案

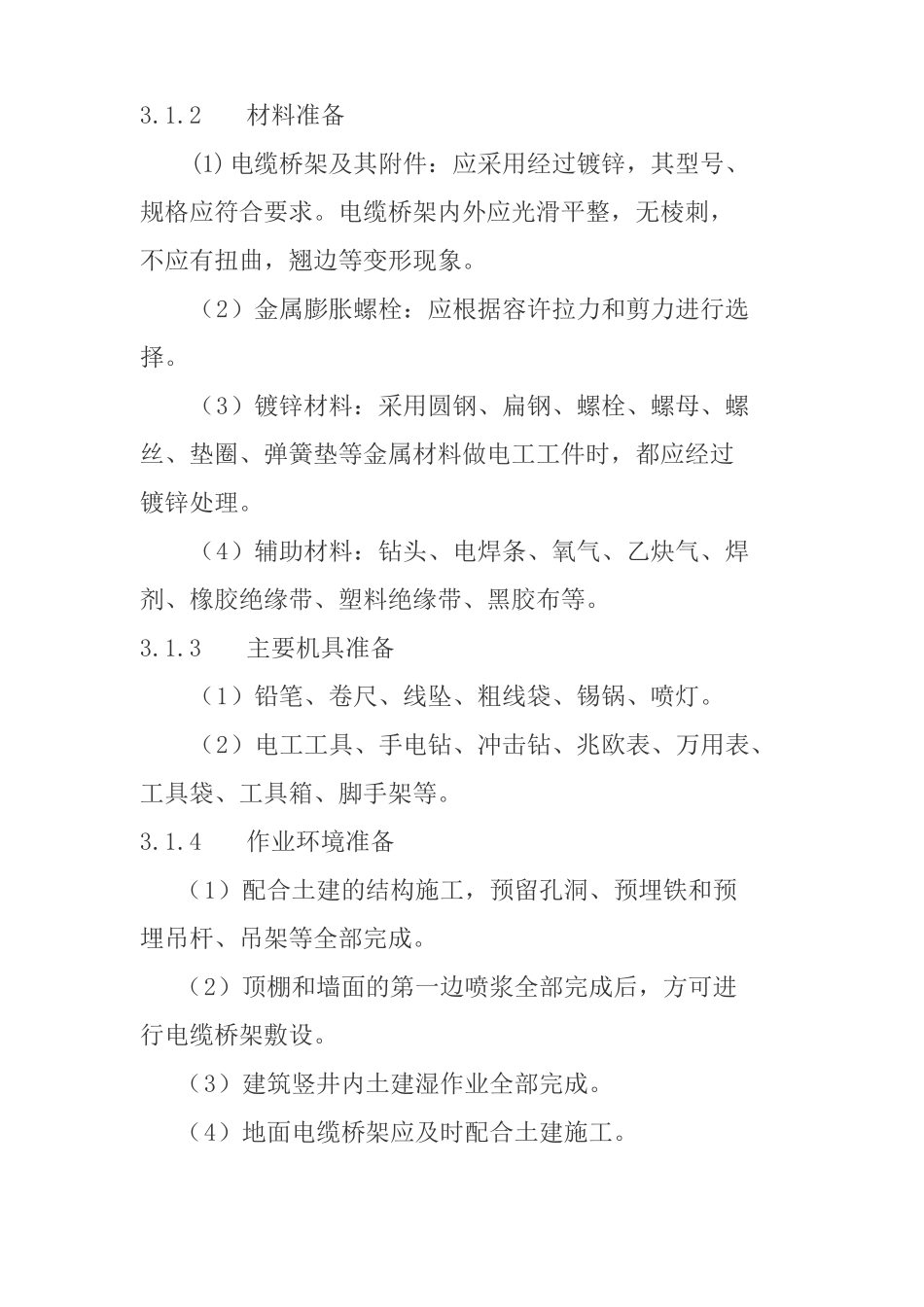

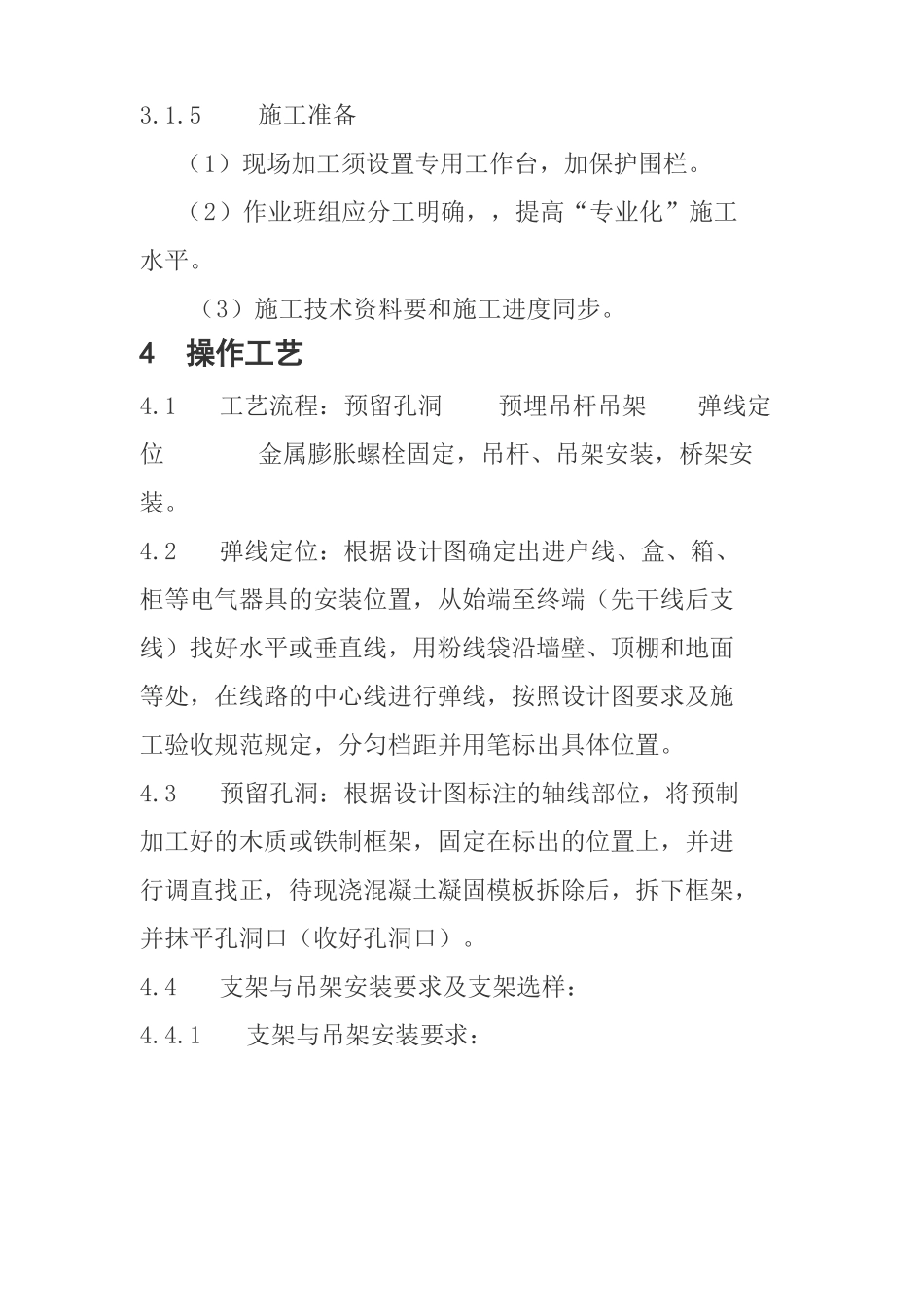

智能化弱电工程桥架安装方案前言：桥架施工方案是施工组织设计的一部分，今天分享一套桥架施工方案，可以直接使用。正文：１,工程概况本工程为某大厦网络布线工程桥架安装，本大楼共10 层，为住宅区改造。此次桥架安装分为水平安装和垂直安装，水平安装为 A 套房门口沿走廊途径B、C、D、E 套房大门至 F 套房门口，呈 U 字型结构，采用 100*50 镀锌桥架，吊装，吊装高度根据主梁高度确定；垂直安装采用300*100 镀锌桥架，沿墙安装。2编制依据3施工准备和部署3.1施工准备3.1.1技术准备（1）设计施工图纸和电缆桥架加工大样图齐全。（2）各种电缆桥架技术文件齐全。（3）土建预留的孔洞其位置，大小应符合设计和施工规范要求。3.1.2材料准备(1)电缆桥架及其附件：应采用经过镀锌，其型号、规格应符合要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。（3）镀锌材料：采用圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。（4）辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。3.1.3主要机具准备（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、脚手架等。3.1.4作业环境准备（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。（2）顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。（3）建筑竖井内土建湿作业全部完成。（4）地面电缆桥架应及时配合土建施工。3.1.5施工准备（1）现场加工须设置专用工作台，加保护围栏。（2）作业班组应分工明确，，提高“专业化”施工水平。（3）施工技术资料要和施工进度同步。4操作工艺4.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定，吊杆、吊架安装，桥架安装。4.2弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。4.3预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。4.4支架与吊架安装要求及支架选样：4.4.1支架与吊...
