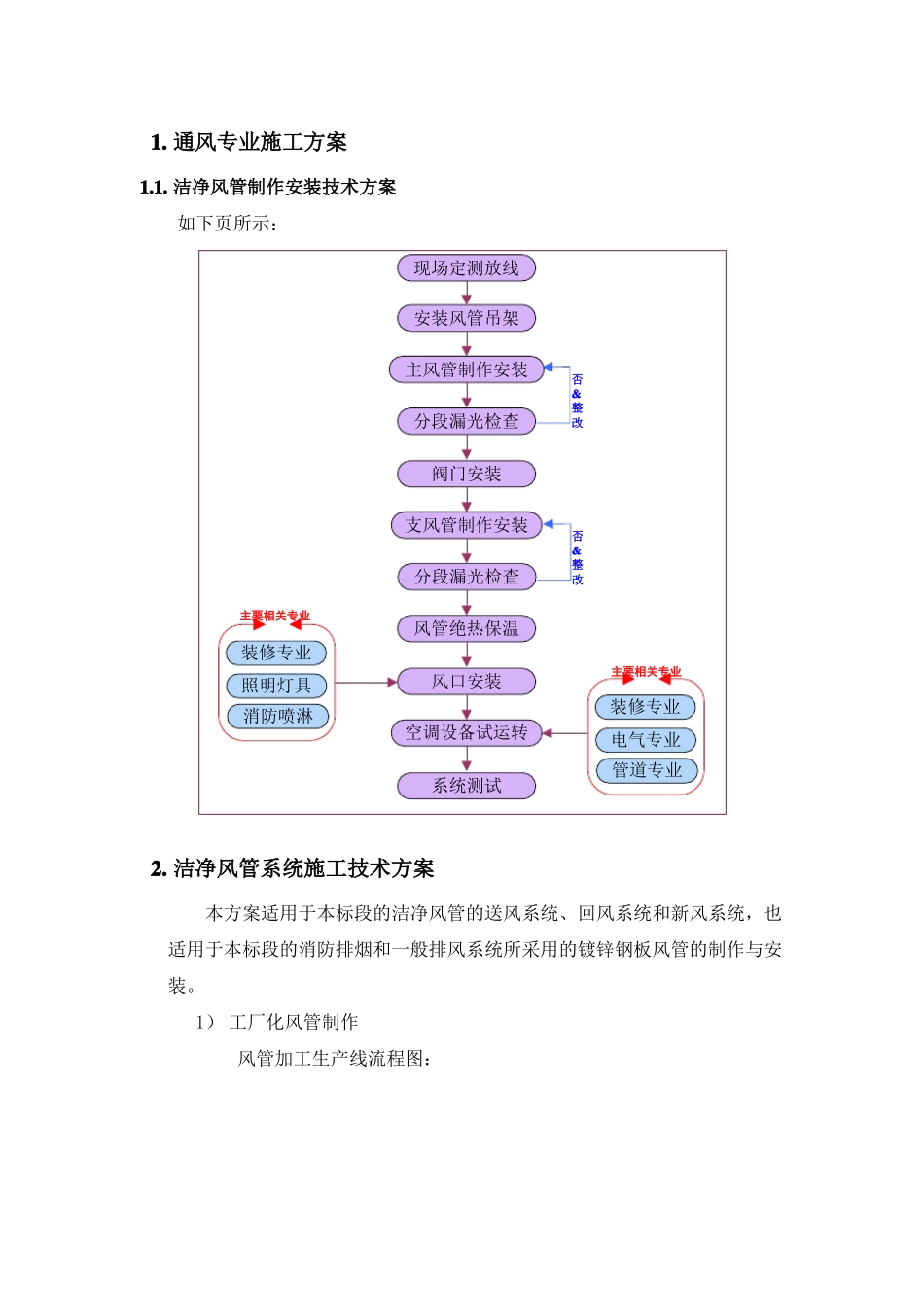

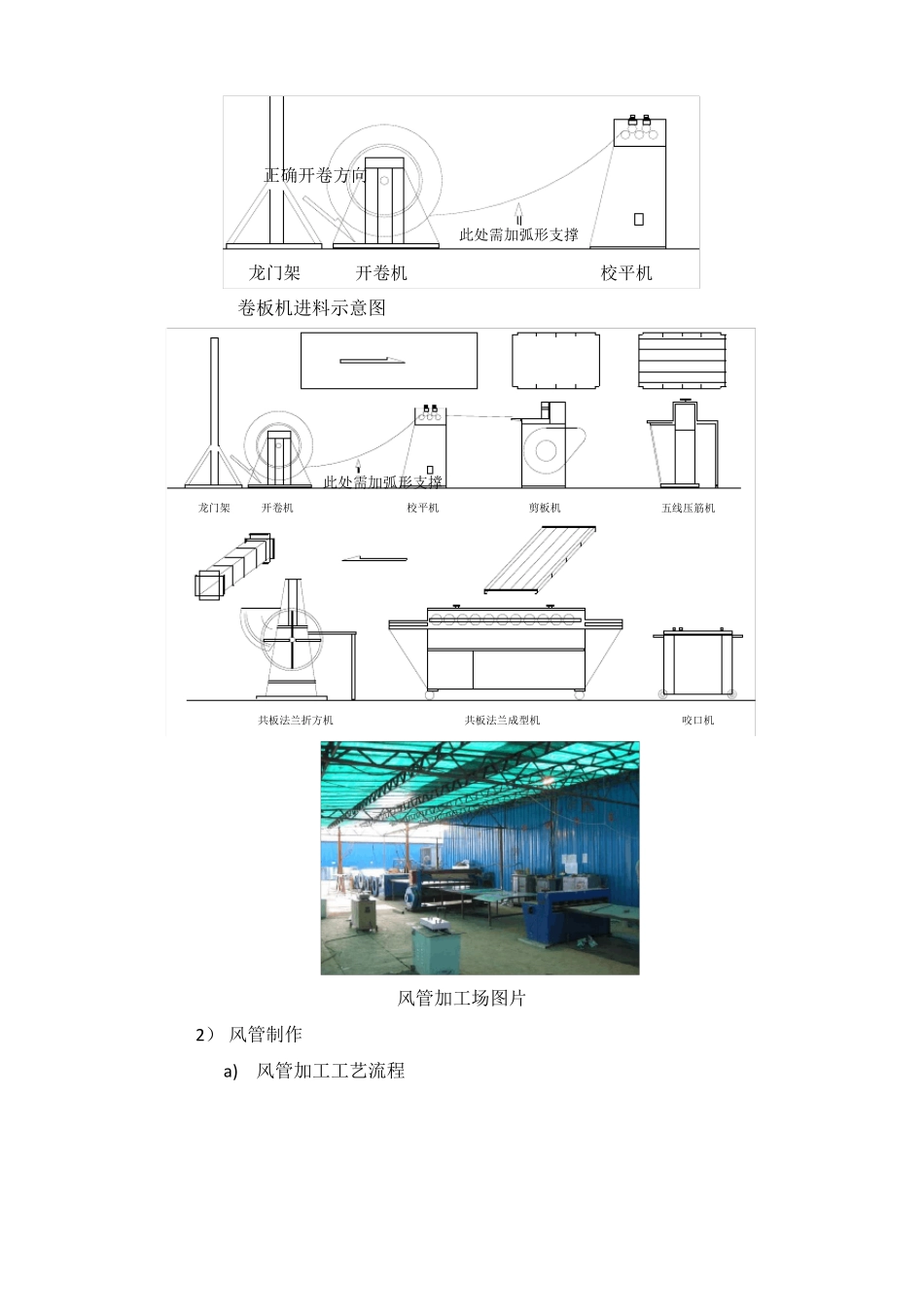

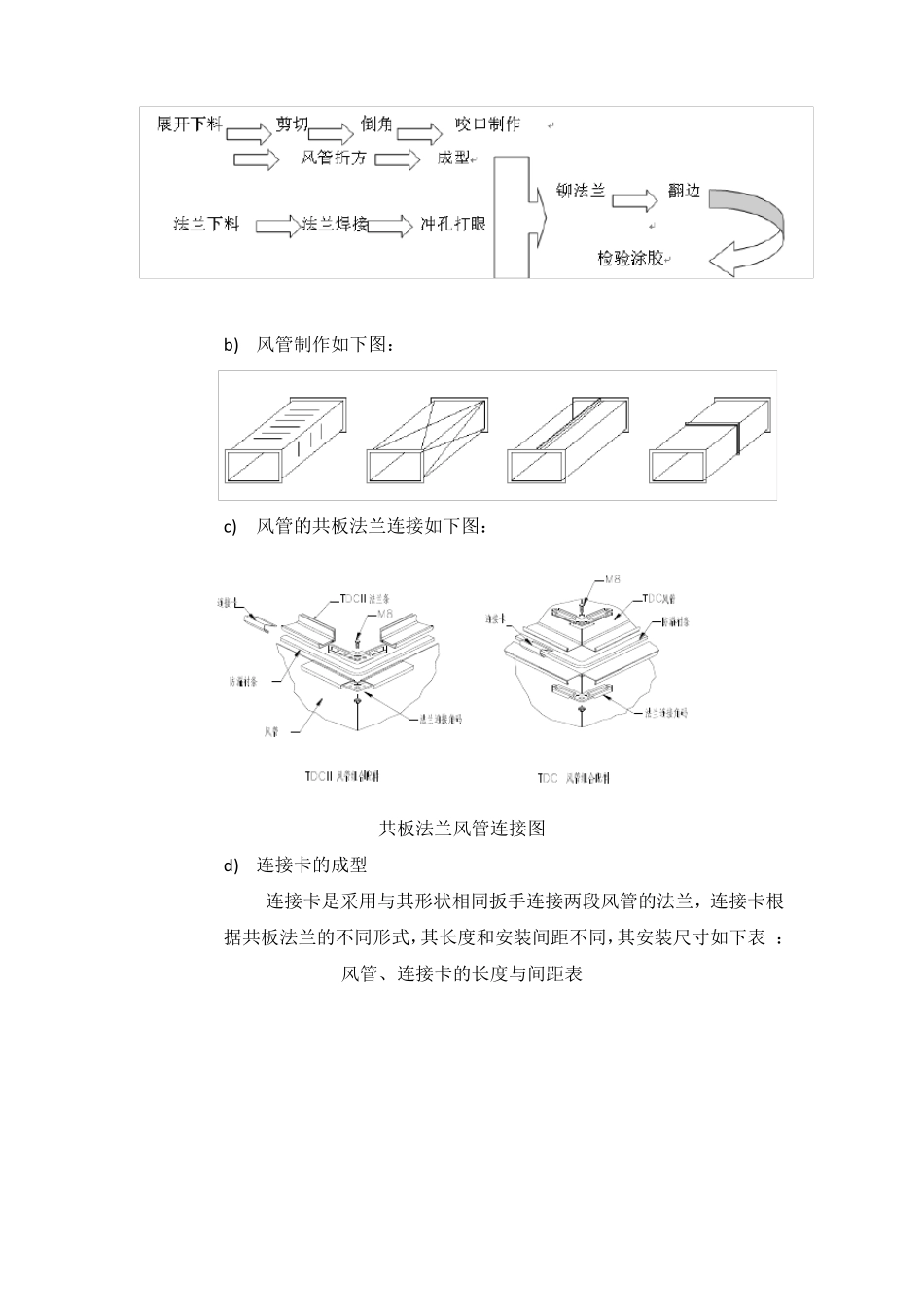

1. 通风专业施工方案1.1. 洁净风管制作安装技术方案如下页所示:现场定测放线安装风管吊架主风管制作安装分段漏光检查阀门安装支风管制作安装分段漏光检查主要相关专业否&整改否&整改风管绝热保温装修专业照明灯具消防喷淋风口安装空调设备试运转系统测试主要相关专业装修专业电气专业管道专业2. 洁净风管系统施工技术方案本方案适用于本标段的洁净风管的送风系统、回风系统和新风系统,也适用于本标段的消防排烟和一般排风系统所采用的镀锌钢板风管的制作与安装。1) 工厂化风管制作风管加工生产线流程图:正确开卷方向此处需加弧形支撑龙门架开卷机校平机卷板机进料示意图此处需加弧形支撑龙门架开卷机校平机剪板机五线压筋机共板法兰折方机共板法兰成型机咬口机风管加工场图片2) 风管制作a)风管加工工艺流程b)风管制作如下图:c)风管的共板法兰连接如下图:共板法兰风管连接图d)连接卡的成型连接卡是采用与其形状相同扳手连接两段风管的法兰,连接卡根据共板法兰的不同形式,其长度和安装间距不同,其安装尺寸如下表 :风管、连接卡的长度与间距表3) 部件的制作a)三通的制作如下图b)弯头的制作如下图:a)矩形风管弧形弯头制作与导流片参数如下;导流片的厚度与数量表:b)矩形风管直角弯头制作与导流片参数如下:导流片参数:4) 风管清洗密封a)清洗工机具要求➢ 清洗剂为中性,不对人体和风管材料产生任何有害作用;➢ 风管清洗在临时搭设的洁净清洗间内进行,如下图;b)风管密封➢ 风管密封要在风管正压侧打胶,即:正压系统在风管内侧打胶,负压系统在风管外侧打胶,风管的法兰转角处内外都打胶;➢ 打胶要平整、严密,不出现打胶凹凸不平、漏打等不合格现象;➢ 风管清洗打胶完成后,进行风管端口密封。5) 支吊架预制安装a)成品轻钢支架系统本项目洁净室内的支吊架全部采用成品镀锌 C 型钢制成的轻钢支架系统。➢ 矩形风管支吊架端头 PVC 端帽封堵➢ 圆形风管支吊架b)固定支架➢ 当水平悬吊的主、干风管长度超过 20m 时,设置防止风管摆动的固定点,每个系统不应少于 1 个;➢ 固定支架要连接到柱子、梁等固定物体上,如下图。6) 风管安装a)风管安装➢ 吊架安装完毕,经确认位置、标高无误后,将风管和部件按编号预排;➢ 为保证法兰接口的严密性,法兰之间加垫料;➢ 风管安装时,据施工现场情况,可以在地面连成一定长度,采用吊装的方法就位,也可以把风管一节一节地放在支架上逐节连接;➢ 连接好...
