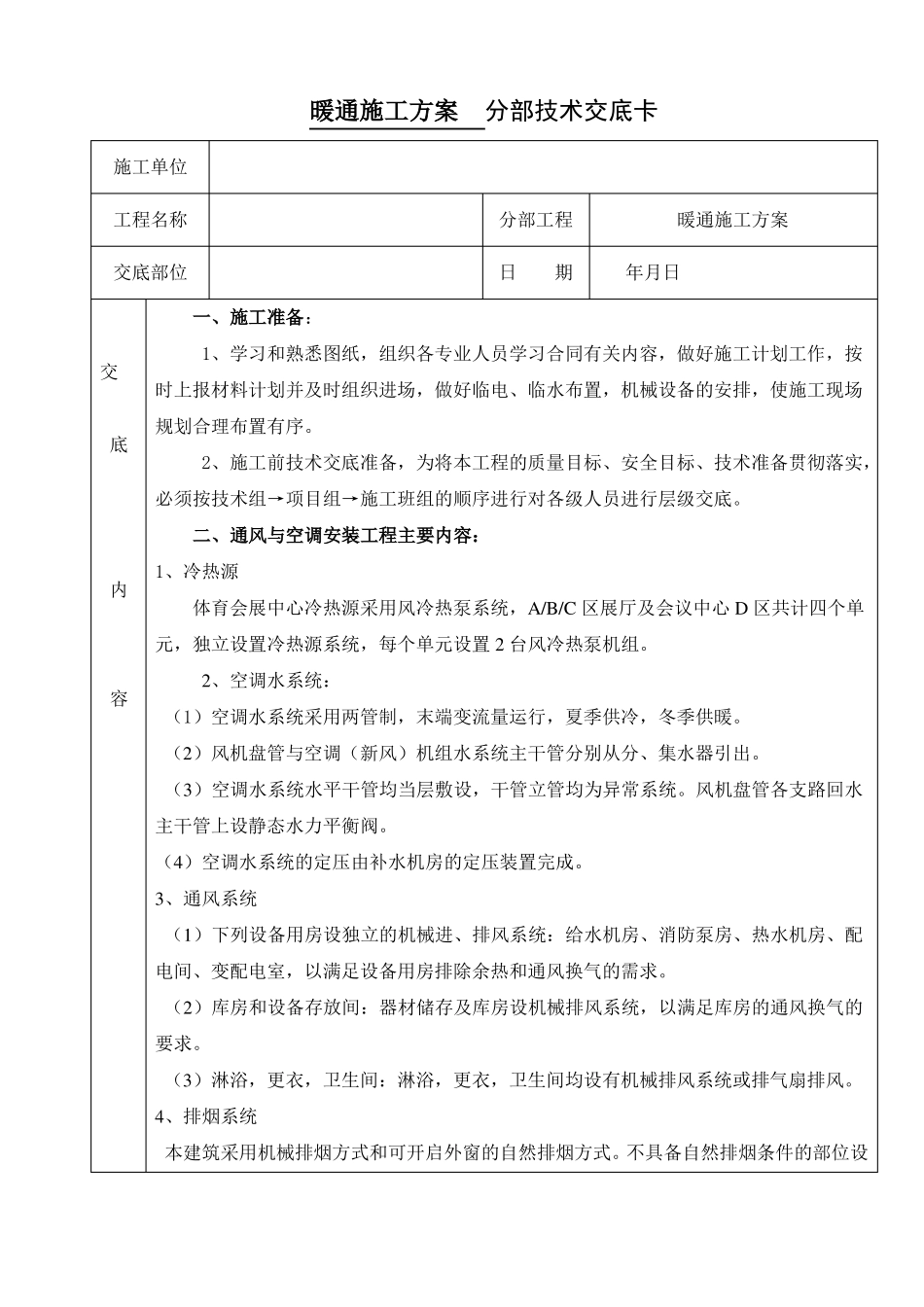

暖通施工方案分部技术交底卡施工单位工程名称交底部位交底内容分部工程暖通施工方案日期年月日一、施工准备： 1、学习和熟悉图纸，组织各专业人员学习合同有关内容，做好施工计划工作，按时上报材料计划并及时组织进场，做好临电、临水布置，机械设备的安排，使施工现场规划合理布置有序。 2、施工前技术交底准备，为将本工程的质量目标、安全目标、技术准备贯彻落实，必须按技术组→项目组→施工班组的顺序进行对各级人员进行层级交底。二、通风与空调安装工程主要内容：1、冷热源体育会展中心冷热源采用风冷热泵系统，A/B/C 区展厅及会议中心 D 区共计四个单元，独立设置冷热源系统，每个单元设置 2 台风冷热泵机组。2、空调水系统：（1）空调水系统采用两管制，末端变流量运行，夏季供冷，冬季供暖。（2）风机盘管与空调（新风）机组水系统主干管分别从分、集水器引出。（3）空调水系统水平干管均当层敷设，干管立管均为异常系统。风机盘管各支路回水主干管上设静态水力平衡阀。（4）空调水系统的定压由补水机房的定压装置完成。3、通风系统（1）下列设备用房设独立的机械进、排风系统：给水机房、消防泵房、热水机房、配电间、变配电室，以满足设备用房排除余热和通风换气的需求。（2）库房和设备存放间：器材储存及库房设机械排风系统，以满足库房的通风换气的要求。（3）淋浴，更衣，卫生间：淋浴，更衣，卫生间均设有机械排风系统或排气扇排风。4、排烟系统本建筑采用机械排烟方式和可开启外窗的自然排烟方式。不具备自然排烟条件的部位设置机械排烟系统。5、管道材料（1）空调水管（2）风管三、施工工艺1、空调水系统（1）管道安装:1、管道的清洗 2、管道支吊架（2）管道油漆（3）管道绝热：（4）管道系统的清洗和排污（5）水系统试运行的准备工作（6）管道系统防腐2、空调通风及消防排烟系统.1（1）风管手工制作:（2）机制风管的拼装工艺:按出厂编号找出同一段风管的对应预制件；把预制件平正地放在水平放置的角铁框上，用抹布抹干净；由于风管在运输过程中可能有变形，因此，在装配前必须对风管的折弯角度、咬口和法兰进行调整；用螺丝批将风管件咬得过紧的咬口调整到适合的位置；有咬口的一端插入法兰角，并打上密封用的玻璃胶；（3）风管安装:风管管段间的连接采用无法兰和有法兰两种连接方式。（4）支吊架制作安装:根据规范的要求，对不同规格的风管采用不同大小的支吊架。吊杆的长度要根据风管的尺寸和安装高度，以及楼层梁...
