超高超重梁模板支撑专项施工方案

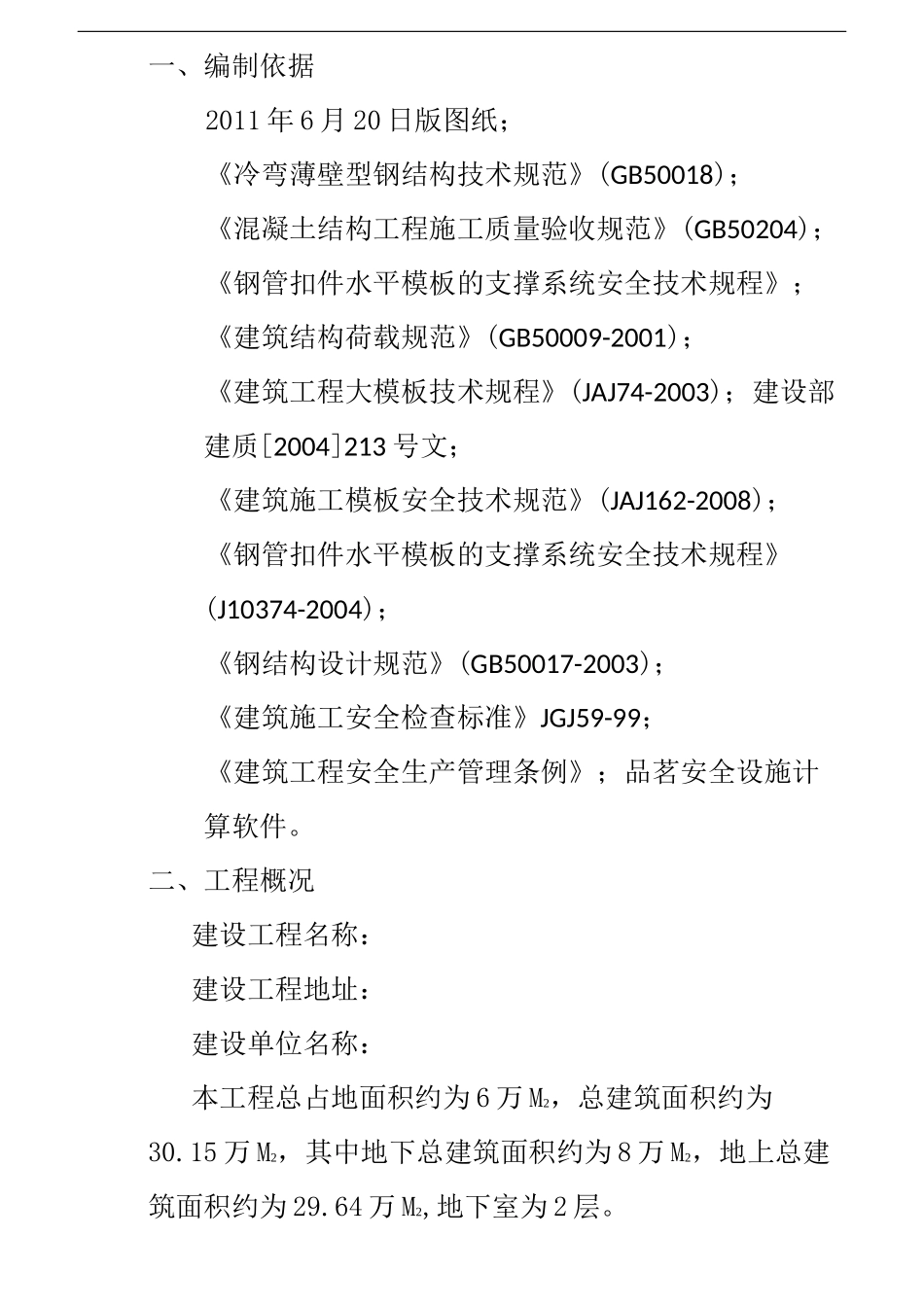

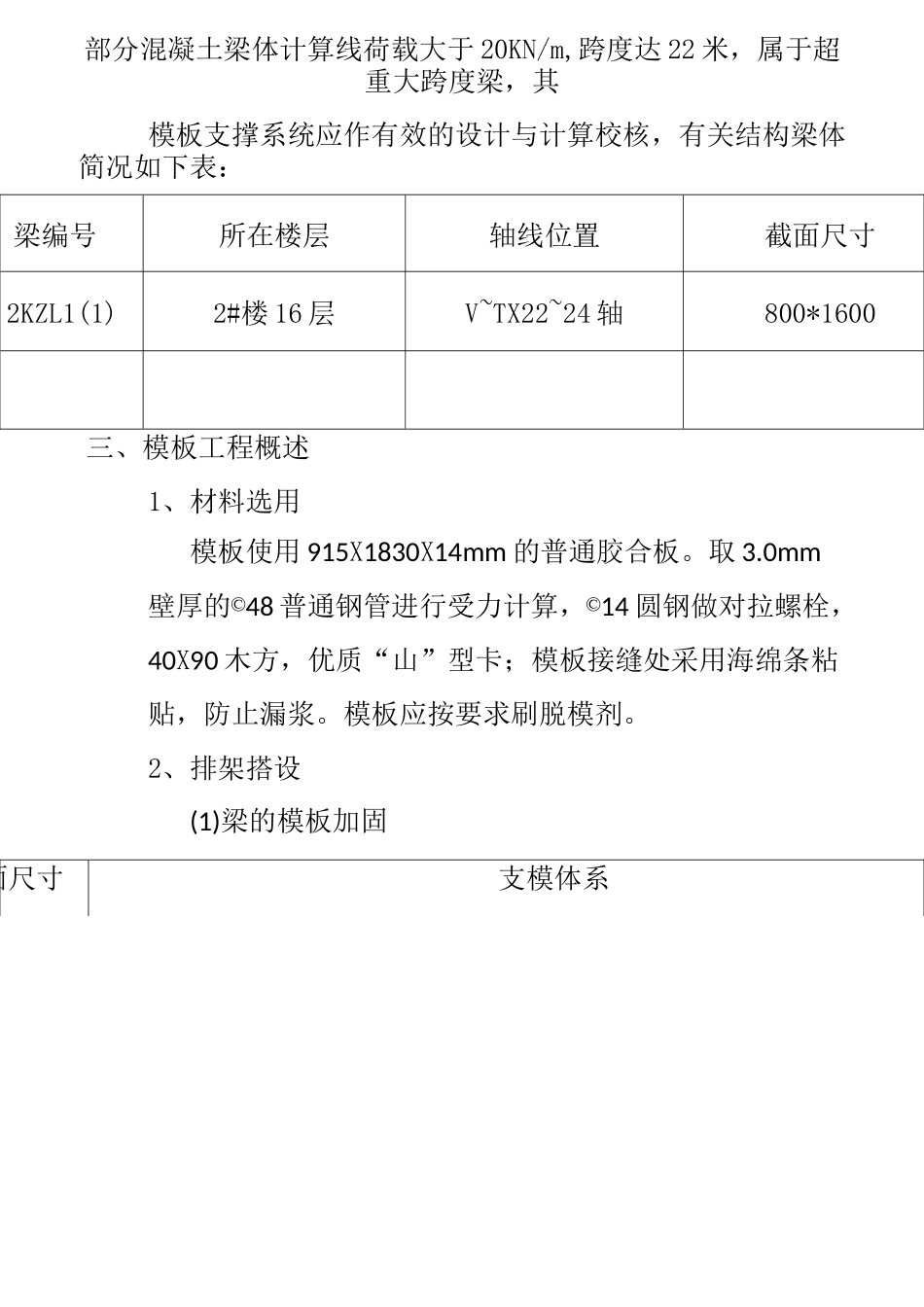

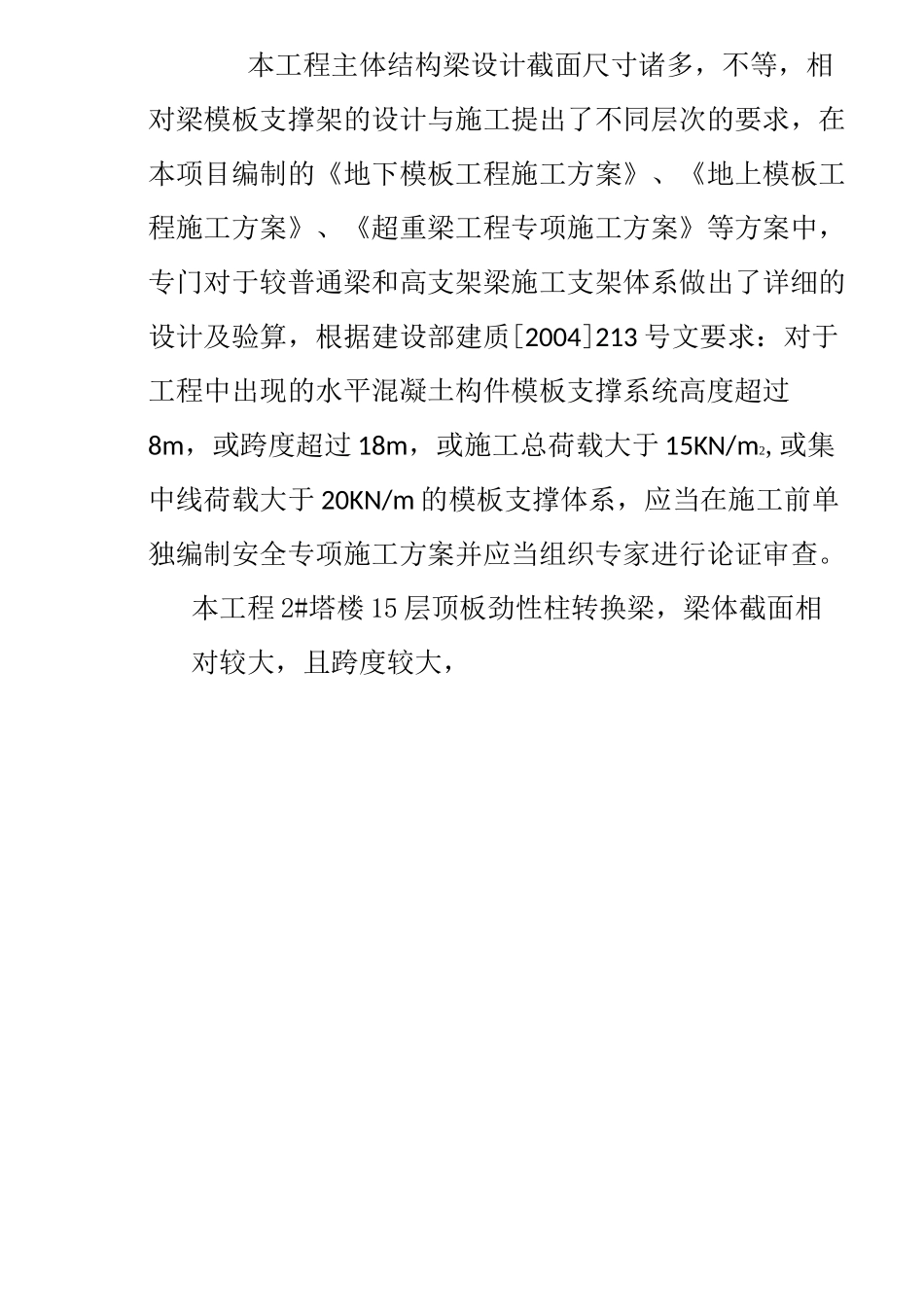

一、编制依据2011 年 6 月 20 日版图纸；《冷弯薄壁型钢结构技术规范》(GB50018)；《混凝土结构工程施工质量验收规范》(GB50204)；《钢管扣件水平模板的支撑系统安全技术规程》；《建筑结构荷载规范》(GB50009-2001)；《建筑工程大模板技术规程》(JAJ74-2003)；建设部建质[2004]213 号文；《建筑施工模板安全技术规范》(JAJ162-2008)；《钢管扣件水平模板的支撑系统安全技术规程》(J10374-2004)；《钢结构设计规范》(GB50017-2003)；《建筑施工安全检查标准》JGJ59-99；《建筑工程安全生产管理条例》；品茗安全设施计算软件。二、工程概况建设工程名称：建设工程地址：建设单位名称：本工程总占地面积约为 6 万 M2，总建筑面积约为30.15 万 M2，其中地下总建筑面积约为 8 万 M2，地上总建筑面积约为 29.64 万 M2,地下室为 2 层。本工程主体结构梁设计截面尺寸诸多，不等，相对梁模板支撑架的设计与施工提出了不同层次的要求，在本项目编制的《地下模板工程施工方案》、《地上模板工程施工方案》、《超重梁工程专项施工方案》等方案中，专门对于较普通梁和高支架梁施工支架体系做出了详细的设计及验算，根据建设部建质[2004]213 号文要求：对于工程中出现的水平混凝土构件模板支撑系统高度超过8m，或跨度超过 18m，或施工总荷载大于 15KN/m2,或集中线荷载大于 20KN/m 的模板支撑体系，应当在施工前单独编制安全专项施工方案并应当组织专家进行论证审查。本工程 2#塔楼 15 层顶板劲性柱转换梁，梁体截面相对较大，且跨度较大，部分混凝土梁体计算线荷载大于 20KN/m,跨度达 22 米，属于超重大跨度梁，其模板支撑系统应作有效的设计与计算校核，有关结构梁体简况如下表：梁编号所在楼层轴线位置截面尺寸2KZL1(1)2#楼 16 层V~TX22~24 轴800*1600三、模板工程概述1、材料选用模板使用 915X1830X14mm 的普通胶合板。取 3.0mm壁厚的©48 普通钢管进行受力计算，©14 圆钢做对拉螺栓，40X90 木方，优质“山”型卡；模板接缝处采用海绵条粘贴，防止漏浆。模板应按要求刷脱模剂。2、排架搭设(1)梁的模板加固梁截面尺寸支模体系1600梁侧面次龙骨米用 40X90 方木，间距 200 横向设置，主龙骨米用©48X3.0 的钢管间距 500 竖向布置，梁中设置五道 M14 穿梁螺杆第一道距梁底 150，第二道距梁底 400，第三道、第四道、第五道设在反梁上部，且均匀设置，水平间距 500。梁底次龙骨间距不大于 200 垂直于梁截面...
