降水工程施工设计方案

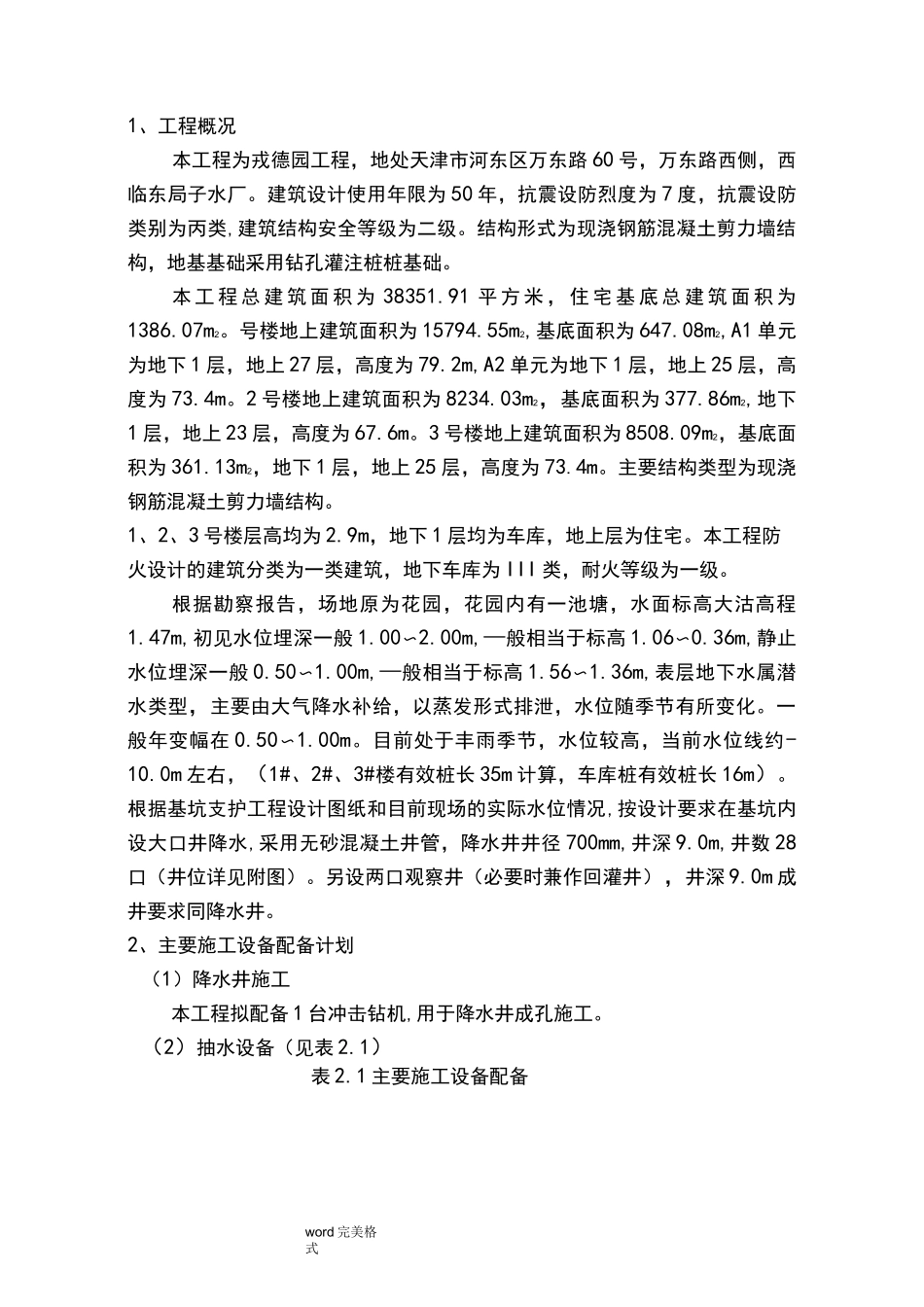

word 完美格式1、工程概况本工程为戎德园工程，地处天津市河东区万东路 60 号，万东路西侧，西临东局子水厂。建筑设计使用年限为 50 年，抗震设防烈度为 7 度，抗震设防类别为丙类,建筑结构安全等级为二级。结构形式为现浇钢筋混凝土剪力墙结构，地基基础采用钻孔灌注桩桩基础。本 工 程 总 建 筑 面 积 为 38351.91 平 方 米 ， 住 宅 基 底 总 建 筑 面 积 为1386.07m2。号楼地上建筑面积为 15794.55m2,基底面积为 647.08m2,A1 单元为地下 1 层，地上 27 层，高度为 79.2m,A2 单元为地下 1 层，地上 25 层，高度为 73.4m。2 号楼地上建筑面积为 8234.03m2，基底面积为 377.86m2,地下1 层，地上 23 层，高度为 67.6m。3 号楼地上建筑面积为 8508.09m2，基底面积为 361.13m2，地下 1 层，地上 25 层，高度为 73.4m。主要结构类型为现浇钢筋混凝土剪力墙结构。1、2、3 号楼层高均为 2.9m，地下 1 层均为车库，地上层为住宅。本工程防火设计的建筑分类为一类建筑，地下车库为 III 类，耐火等级为一级。根据勘察报告，场地原为花园，花园内有一池塘，水面标高大沽高程1.47m,初见水位埋深一般 1.00〜2.00m,—般相当于标高 1.06〜0.36m,静止水位埋深一般 0.50〜1.00m,—般相当于标高 1.56〜1.36m,表层地下水属潜水类型，主要由大气降水补给，以蒸发形式排泄，水位随季节有所变化。一般年变幅在 0.50〜1.00m。目前处于丰雨季节，水位较高，当前水位线约-10.0m 左右，（1#、2#、3#楼有效桩长 35m 计算，车库桩有效桩长 16m）。根据基坑支护工程设计图纸和目前现场的实际水位情况,按设计要求在基坑内设大口井降水,采用无砂混凝土井管，降水井井径 700mm,井深 9.0m,井数 28口（井位详见附图）。另设两口观察井（必要时兼作回灌井），井深 9.0m 成井要求同降水井。2、主要施工设备配备计划（1）降水井施工本工程拟配备 1 台冲击钻机,用于降水井成孔施工。（2）抽水设备（见表 2.1）表 2.1 主要施工设备配备word 完美格式序号设备名称型号数量用途1冲击钻机2 台管井成孔2污水电泵WQB18-40-42 台备用3潜水电泵175QJ12-40/235 台降排水3、施放井位（1）人员及设备安排为确保井位施放工作完成，安排 1 名测量工程师及 2 名测工与布井专业技术人员开展此项工作。采用满足本工程需要的设备进行施放井位。（2）井位布置的一般形式根据基坑支护工程设计要求本方案降水...
