矿井供电系统图规范标准

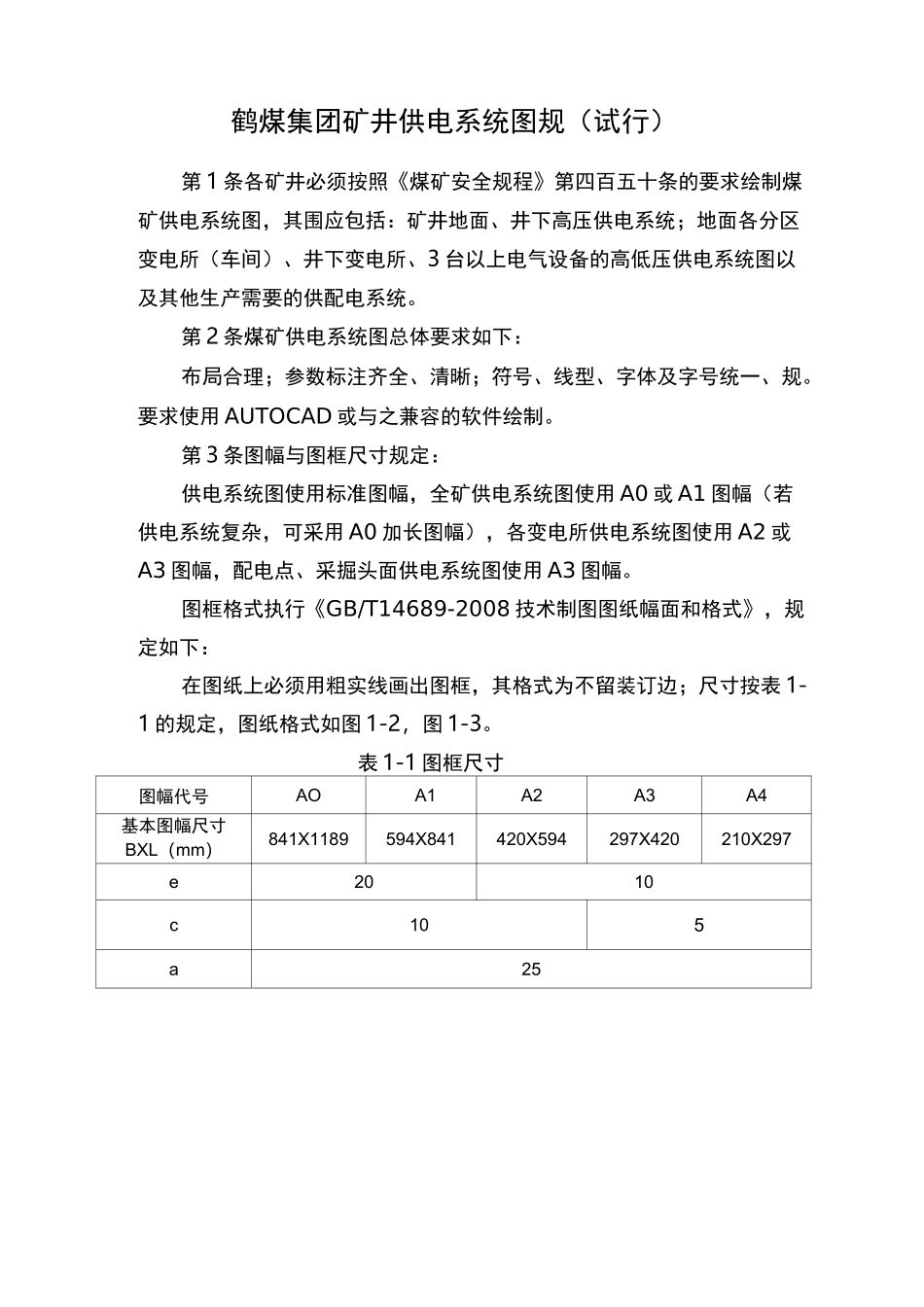

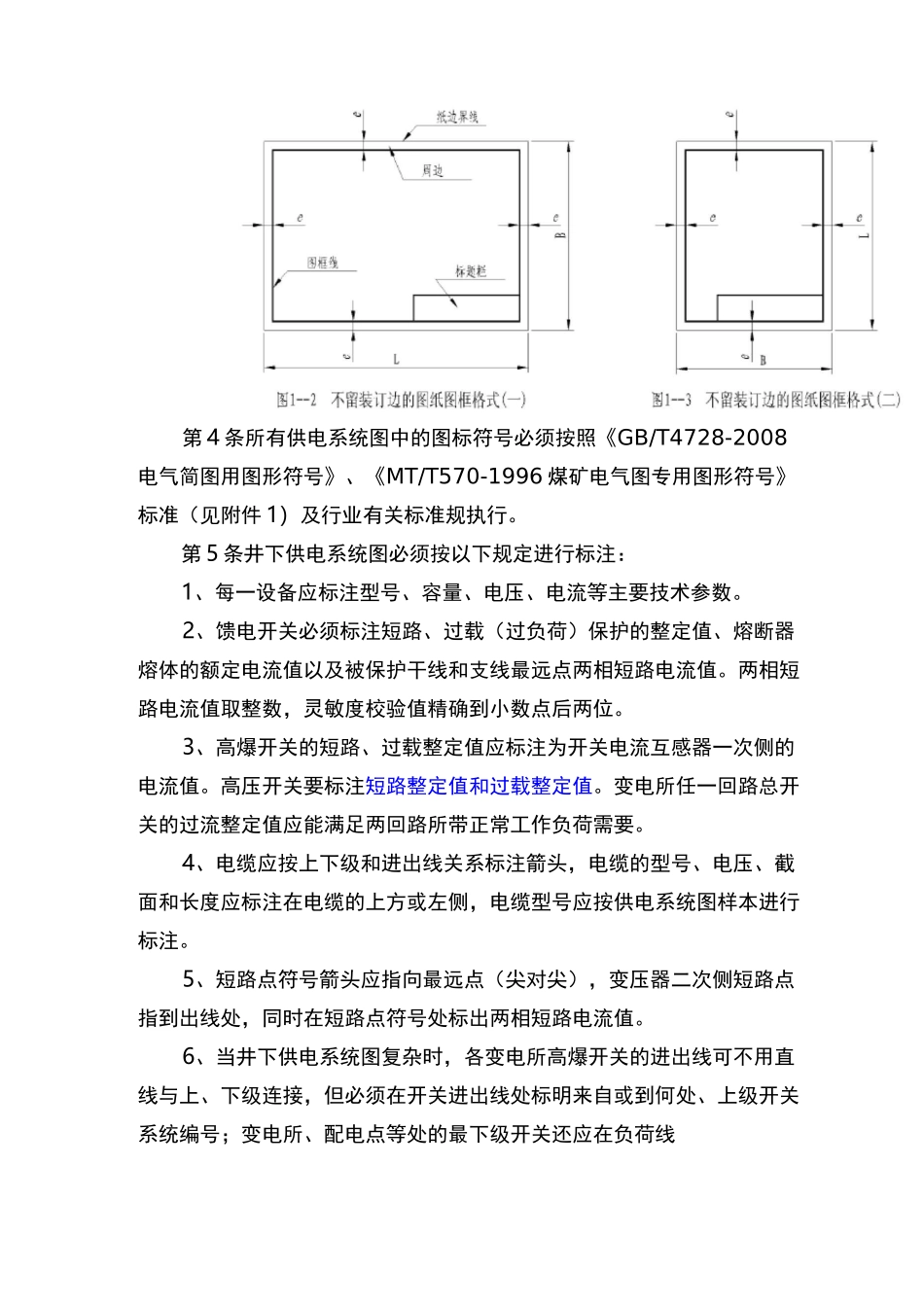

鹤煤集团矿井供电系统图规（试行）第 1 条各矿井必须按照《煤矿安全规程》第四百五十条的要求绘制煤矿供电系统图，其围应包括：矿井地面、井下高压供电系统；地面各分区变电所（车间）、井下变电所、3 台以上电气设备的高低压供电系统图以及其他生产需要的供配电系统。第 2 条煤矿供电系统图总体要求如下：布局合理；参数标注齐全、清晰；符号、线型、字体及字号统一、规。要求使用 AUTOCAD 或与之兼容的软件绘制。第 3 条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用 A0 或 A1 图幅（若供电系统复杂，可采用 A0 加长图幅），各变电所供电系统图使用 A2 或A3 图幅，配电点、采掘头面供电系统图使用 A3 图幅。图框格式执行《GB/T14689-2008 技术制图图纸幅面和格式》，规定如下：在图纸上必须用粗实线画出图框，其格式为不留装订边；尺寸按表 1-1 的规定，图纸格式如图 1-2，图 1-3。表 1-1 图框尺寸图幅代号AOA1A2A3A4基本图幅尺寸BXL（mm）841X1189594X841420X594297X420210X297e2010c105a25第 4 条所有供电系统图中的图标符号必须按照《GB/T4728-2008电气简图用图形符号》、《MT/T570-1996 煤矿电气图专用图形符号》标准（见附件 1）及行业有关标准规执行。第 5 条井下供电系统图必须按以下规定进行标注：1、每一设备应标注型号、容量、电压、电流等主要技术参数。2、馈电开关必须标注短路、过载（过负荷）保护的整定值、熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。两相短路电流值取整数，灵敏度校验值精确到小数点后两位。3、高爆开关的短路、过载整定值应标注为开关电流互感器一次侧的电流值。高压开关要标注短路整定值和过载整定值。变电所任一回路总开关的过流整定值应能满足两回路所带正常工作负荷需要。4、电缆应按上下级和进出线关系标注箭头，电缆的型号、电压、截面和长度应标注在电缆的上方或左侧，电缆型号应按供电系统图样本进行标注。5、短路点符号箭头应指向最远点（尖对尖），变压器二次侧短路点指到出线处，同时在短路点符号处标出两相短路电流值。6、当井下供电系统图复杂时，各变电所高爆开关的进出线可不用直线与上、下级连接，但必须在开关进出线处标明来自或到何处、上级开关系统编号；变电所、配电点等处的最下级开关还应在负荷线箭头下端标注出负荷的安装地点和容量等情况。7、必须在电源进线处标注电源的电压等级，变压器（移变）必须标注...
