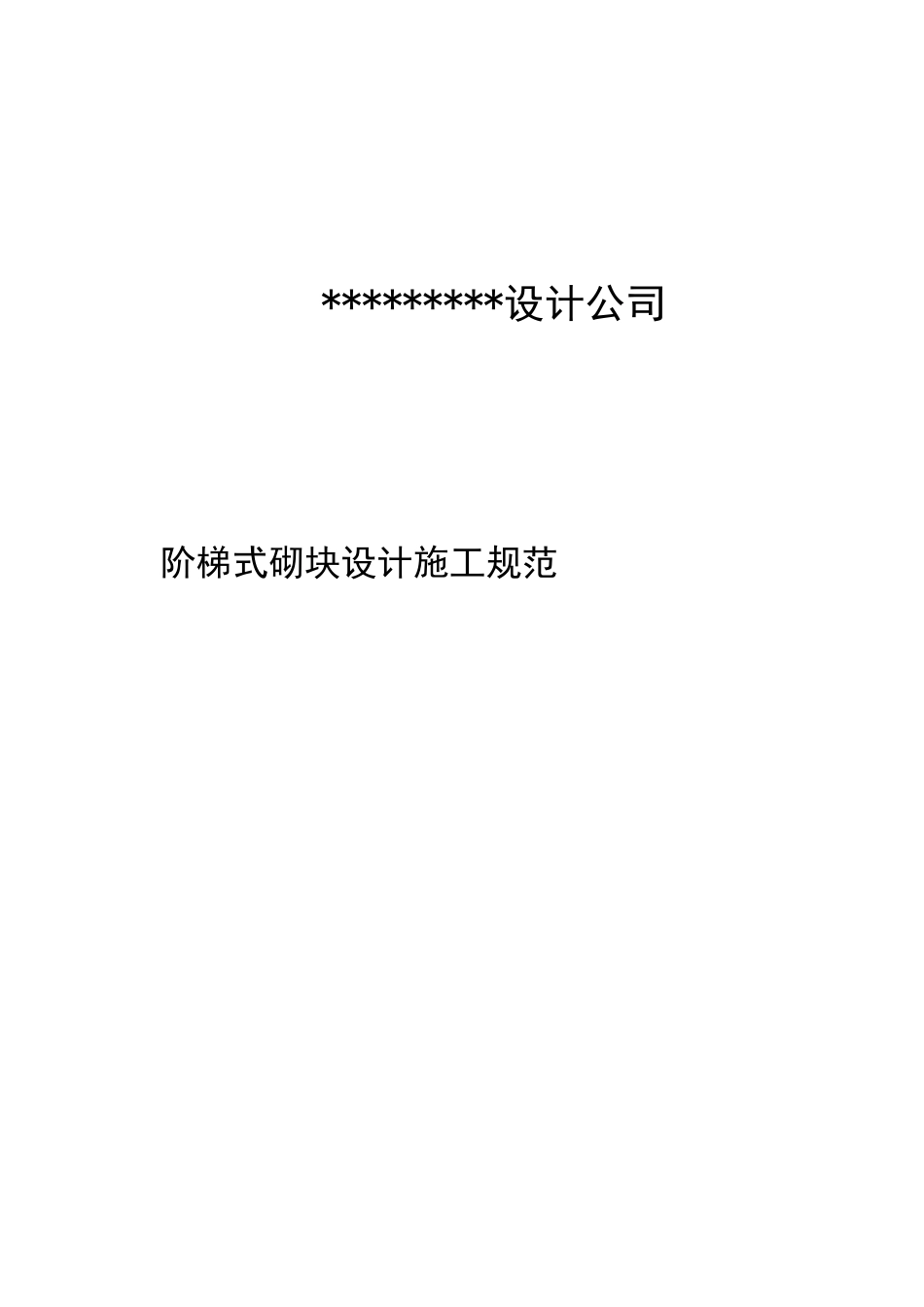

某设计公司阶梯式砌块设计施工规范教材

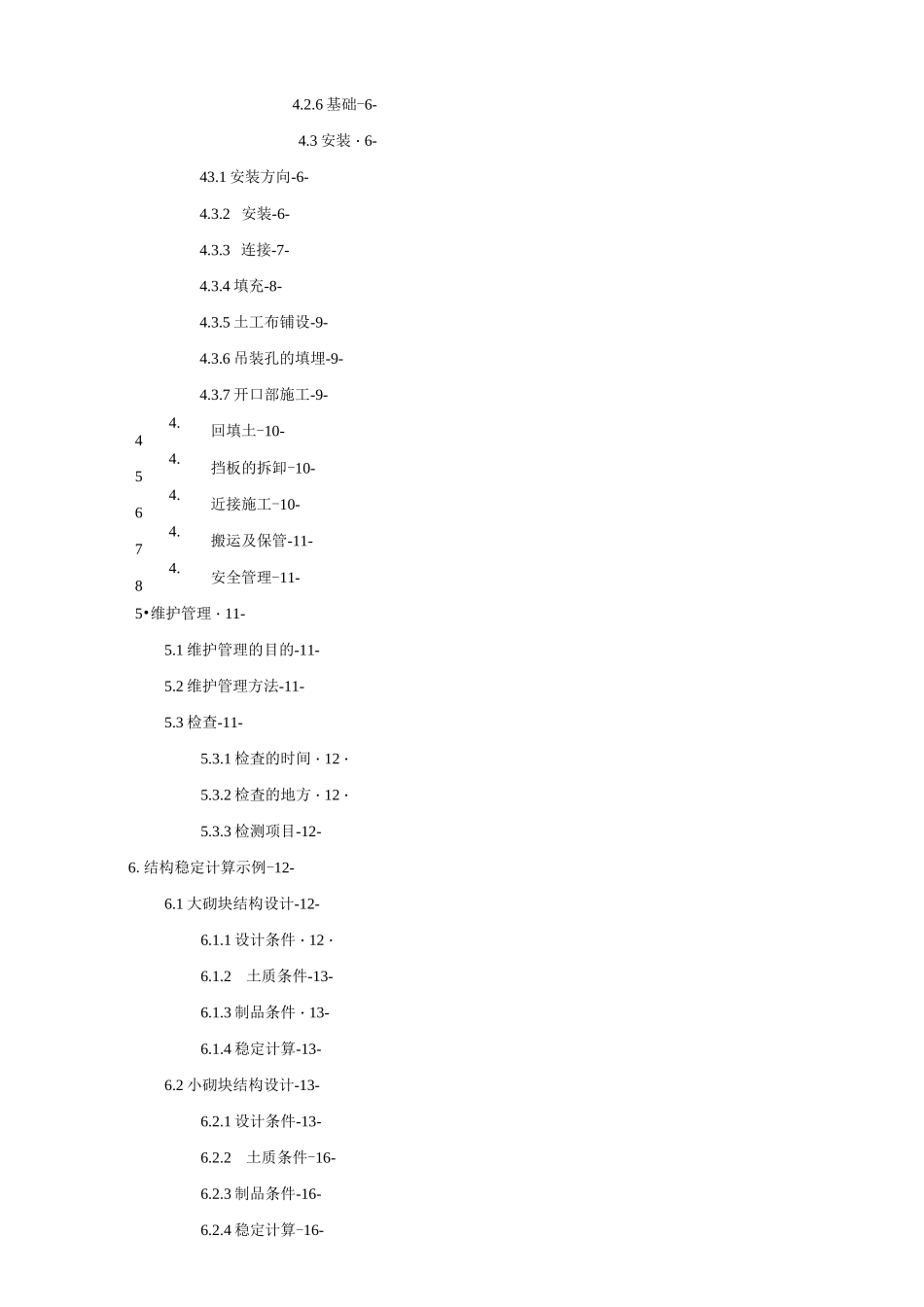

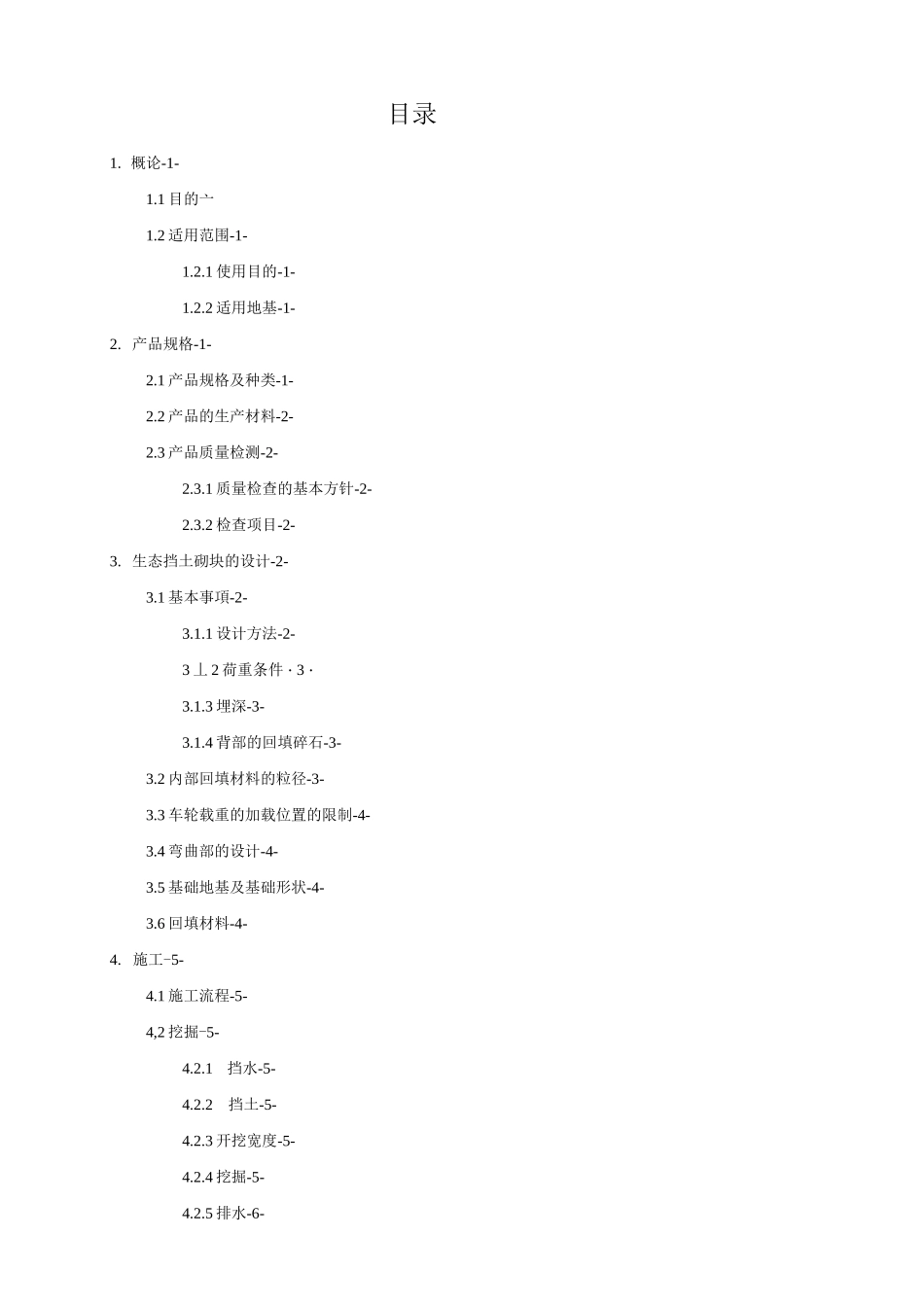

*********设计公司阶梯式砌块设计施工规范目录1. 概论-1-1.1 目的亠1.2 适用范围-1-1.2.1 使用目的-1-1.2.2 适用地基-1-2. 产品规格-1-2.1 产品规格及种类-1-2.2 产品的生产材料-2-2.3 产品质量检测-2-2.3.1 质量检查的基本方针-2-2.3.2 检查项目-2-3. 生态挡土砌块的设计-2-3.1 基本事項-2-3.1.1 设计方法-2-3 丄 2 荷重条件・3・3.1.3 埋深-3-3.1.4 背部的回填碎石-3-3.2 内部回填材料的粒径-3-3.3 车轮载重的加载位置的限制-4-3.4 弯曲部的设计-4-3.5 基础地基及基础形状-4-3.6 回填材料-4-4. 施工-5-4.1 施工流程-5-4,2 挖掘-5-4.2.1挡水-5-4.2.2挡土-5-4.2.3 开挖宽度-5-4.2.4 挖掘-5-4.2.5 排水-6-4.2.6 基础-6-4.3 安装・6-43.1 安装方向-6-4.44.3.2 安装-6-4.3.3 连接-7-4.3.4 填充-8-4.3.5 土工布铺设-9-4.3.6 吊装孔的填埋-9-4.3.7 开口部施工-9-回填土-10-4.5挡板的拆卸-10-4.6近接施工-10-4.7搬运及保管-11-4.8安全管理-11-5•维护管理・11-5.1 维护管理的目的-11-5.2 维护管理方法-11-5.3 检查-11-5.3.1 检査的时间・12・5.3.2 检査的地方・12・5.3.3 检测项目-12-6.结构稳定计算示例-12-6.1 大砌块结构设计-12-6.1.1 设计条件・12・6.1.2土质条件-13-6.1.3 制品条件・13-6.1.4 稳定计算-13-6.2 小砌块结构设计-13-6.2.1 设计条件-13-6.2.2土质条件-16-6.2.3 制品条件-16-6.2.4 稳定计算-16--1-1・1 目的本设计施匚规范，是通过标准的施工方法，对作为挡土产品使用的生态保护砌块（以下称阶梯式挡土砌块）在设计、施工及维护管理上必须注意的事项。1・2 适用范围1.2.1 使用目的以保护河流生态系统为目的。122 适用地基适用的地基原则上为普通地基以上的良好地基，但对于不良地基产生的沉降冲刷等问题可通过增加埋深、基础处理等方法解决。2.产品规格2・1 产品规格及种类本产品分为三种规格，具体尺寸见下表规格净重2000*1000*500mm550kg1000*1000*500mm320kg-2-2・2 产品的生产材料本产品是采用混凝土生产的预制块，混凝土强度等级是 C25。2・3 产品质量检测2.3.1 质量检查的基本方针本设计施工的对象为多段生态挡土砌块，本产品三种规格的质量检测以工厂制造管理试验数据作为标准。质量检测的试验以下表所列出的项目为标准。2.3.2 检查项目(1) 形状、尺寸及外观形状、尺寸在满足规定的前提下，允许下表中显示的误差。另外关于外观，不允许有外伤裂纹及缺角。表 1...
