上海初三物理电学压轴计算专题

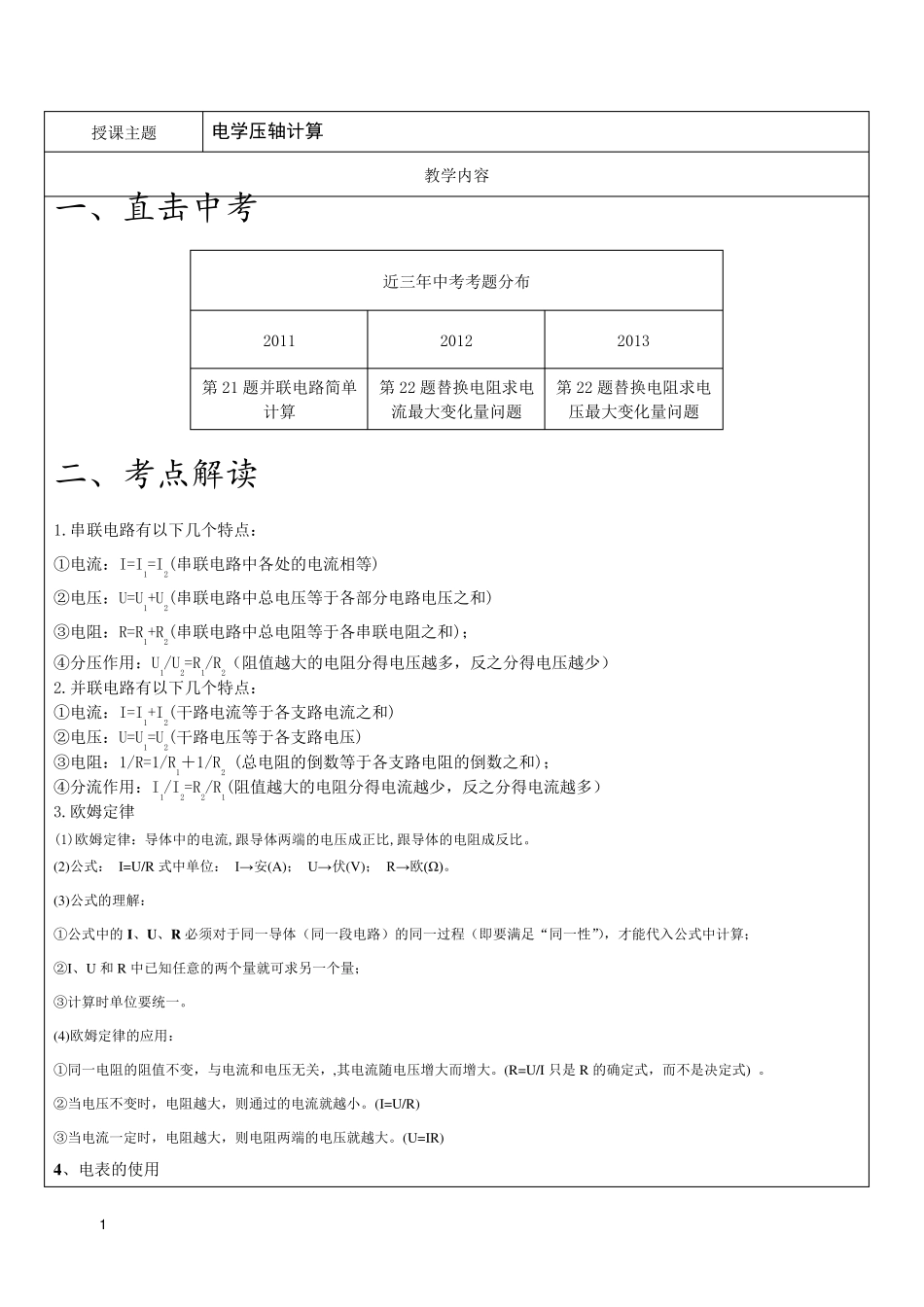

上海初三物理电学压轴计算专题_第1页
1/16

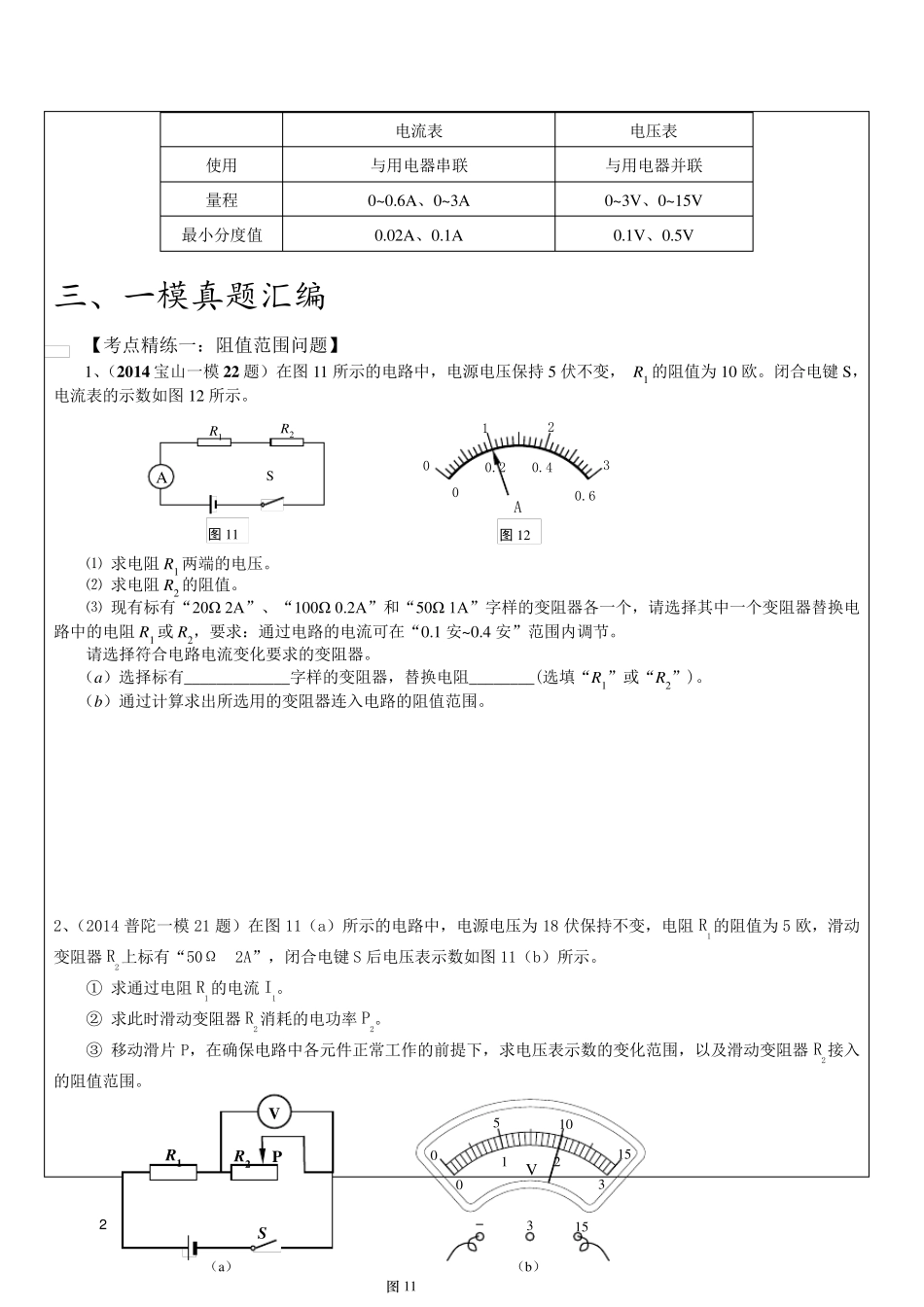

上海初三物理电学压轴计算专题_第2页
2/16

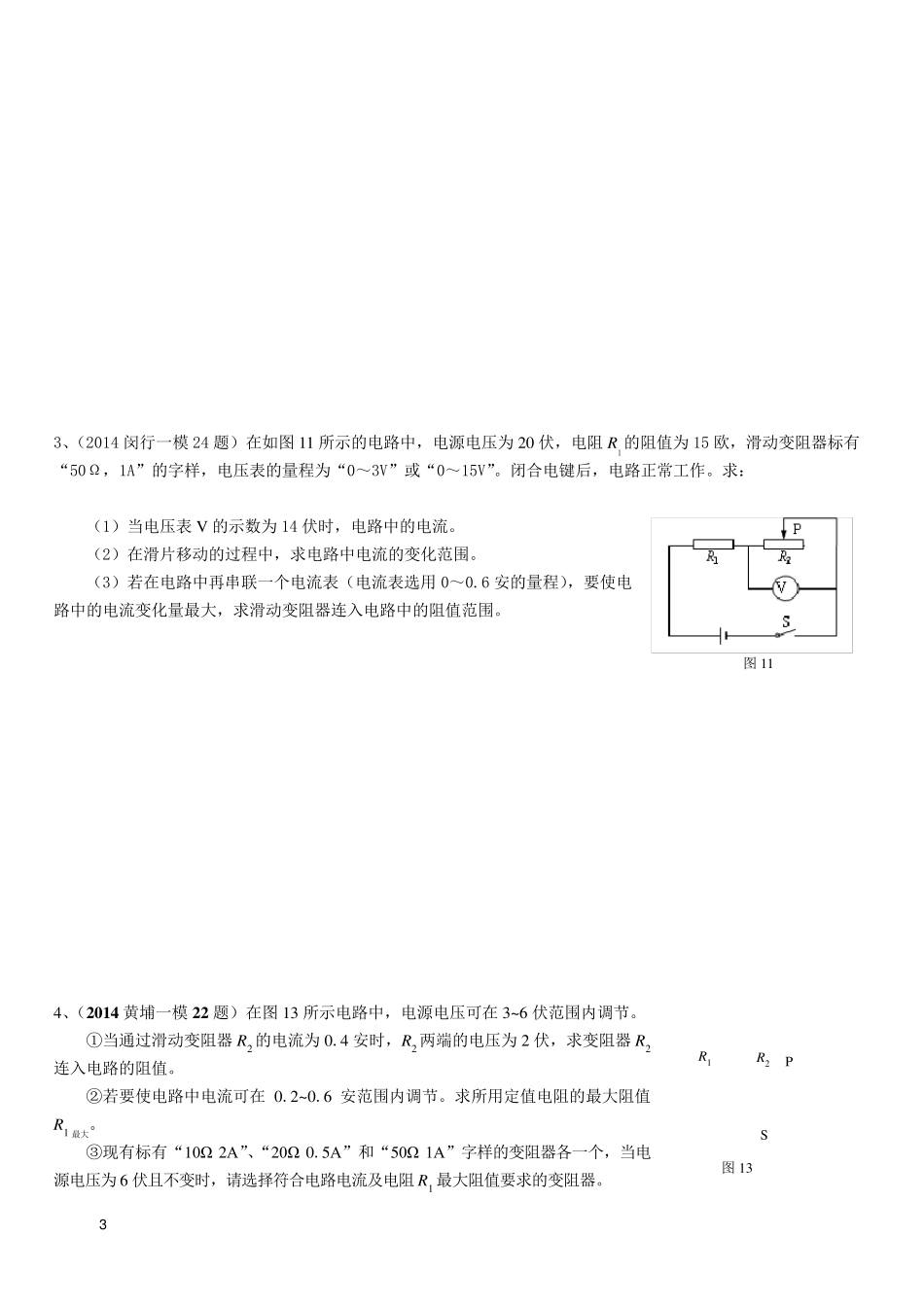

上海初三物理电学压轴计算专题_第3页
3/16
1 授课主题 电学压轴计算 教学内容 一、直击中考 二、考点解读 1.串联电路有以下几个特点: ①电流:I=I1=I2(串联电路中各处的电流相等) ②电压:U=U1+U2(串联电路中总电压等于各部分电路电压之和) ③电阻:R=R1+R2(串联电路中总电阻等于各串联电阻之和); ④分压作用:U1/U2=R1/R2(阻值越大的电阻分得电压越多,反之分得电压越少) 2.并联电路有以下几个特点: ①电流:I=I1+I2(干路电流等于各支路电流之和) ②电压:U=U1=U2(干路电压等于各支路电压) ③电阻:1/R=1/R1+1/R2 (总电阻的倒数等于各支路电阻的倒数之和); ④分流作用:I1/I2=R2/R1(阻值越大的电阻分得电流越少,反之分得电流越多) 3.欧姆定律 (1)欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。 (2)公式: I=U/R 式中单位: I→安(A); U→伏(V); R→欧(Ω)。 (3)公式的理解: ①公式中的I、U 、R 必须对于同一导体(同一段电路)的同一过程(即要满足“同一性”),才能代入公式中计算; ②I、U 和R 中已知任意的两个量就可求另一个量; ③计算时单位要统一。 (4)欧姆定律的应用: ①同一电阻的阻值不变,与电流和电压无关,,其电流随电压增大而增大。(R=U/I 只是 R 的确定式,而不是决定式) 。 ②当电压不变时,电阻越大,则通过的电流就越小。(I=U/R) ③当电流一定时,电阻越大,则电阻两端的电压就越大。(U=IR) 4、电表的使用 近三年中考考题分布 2011 2012 2013 第 21 题并联电路简单计算 第 22 题替换电阻求电流最大变化量问题 第 22 题替换电阻求电压最大变化量问题 2 图 11 图 12 电流表 电压表 使用 与用电器串联 与用电器并联 量程 0~0.6A、0~3A 0~3V、0~15V 最小分度值 0.02A、0.1A 0.1V、0.5V 三、一模真题汇编 【考点精练一:阻值范围问题】 1、(2014 宝山一模22 题)在图11 所示的电路中,电源电压保持5 伏不变, R1 的阻值为10 欧。闭合电键S,电流表的示数如图12 所示。 ⑴ 求电阻R1 两端的电压。 ⑵ 求电阻R2 的阻值。 ⑶ 现有标有“20Ω 2Α”、“100Ω 0.2Α”和“50Ω 1Α”字样的变阻器各一个,请选择其中一个变阻器替换电路中的电阻R1 或R2,要求:通过电路的电流可在“0.1 安~0.4 安”范围内调节。 请选择符合电路电流变化要求的变阻器。 (a)选择标有_____________字样的变阻器,替换电阻________(选填“R1”或“R2”)。 (...
