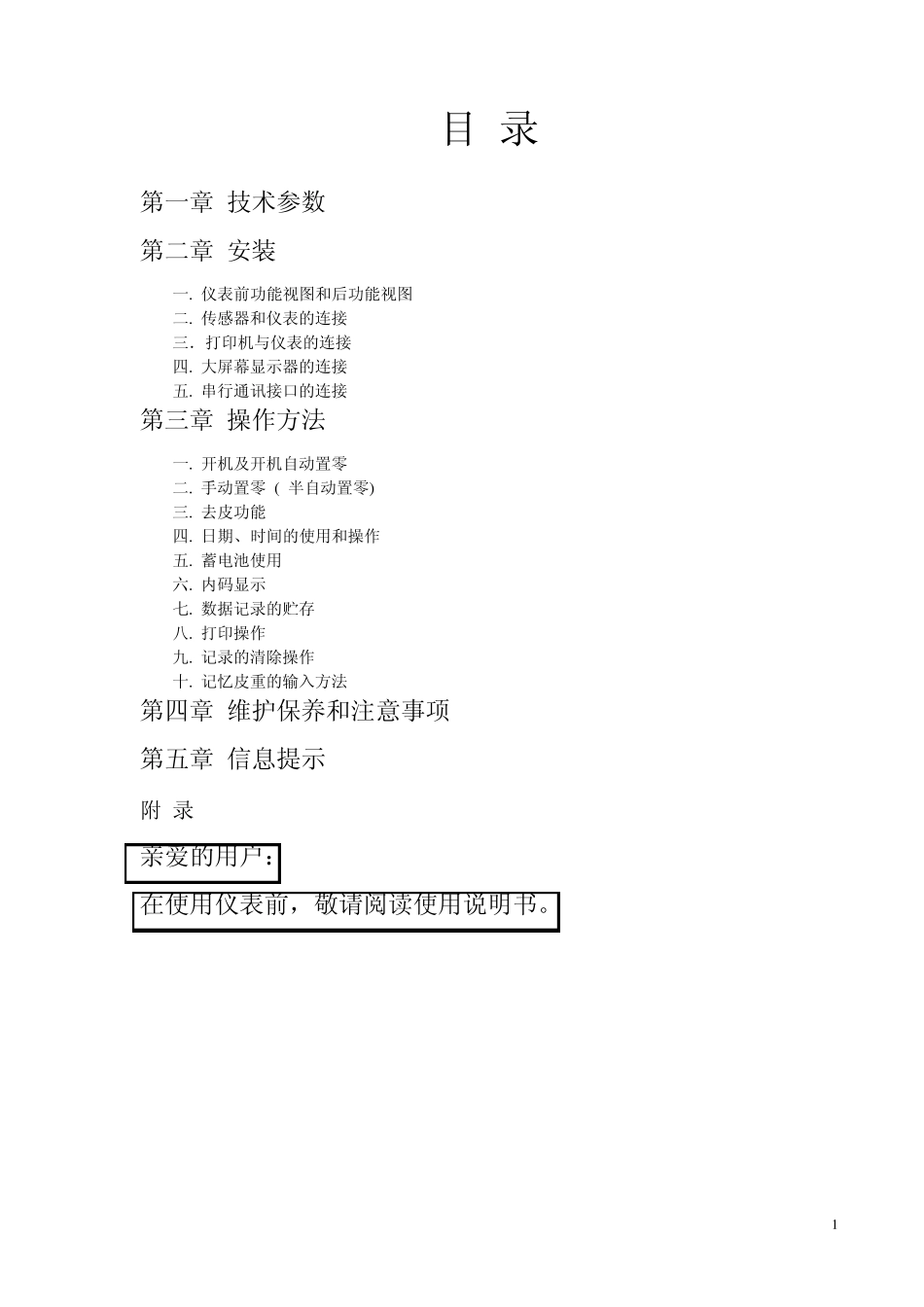

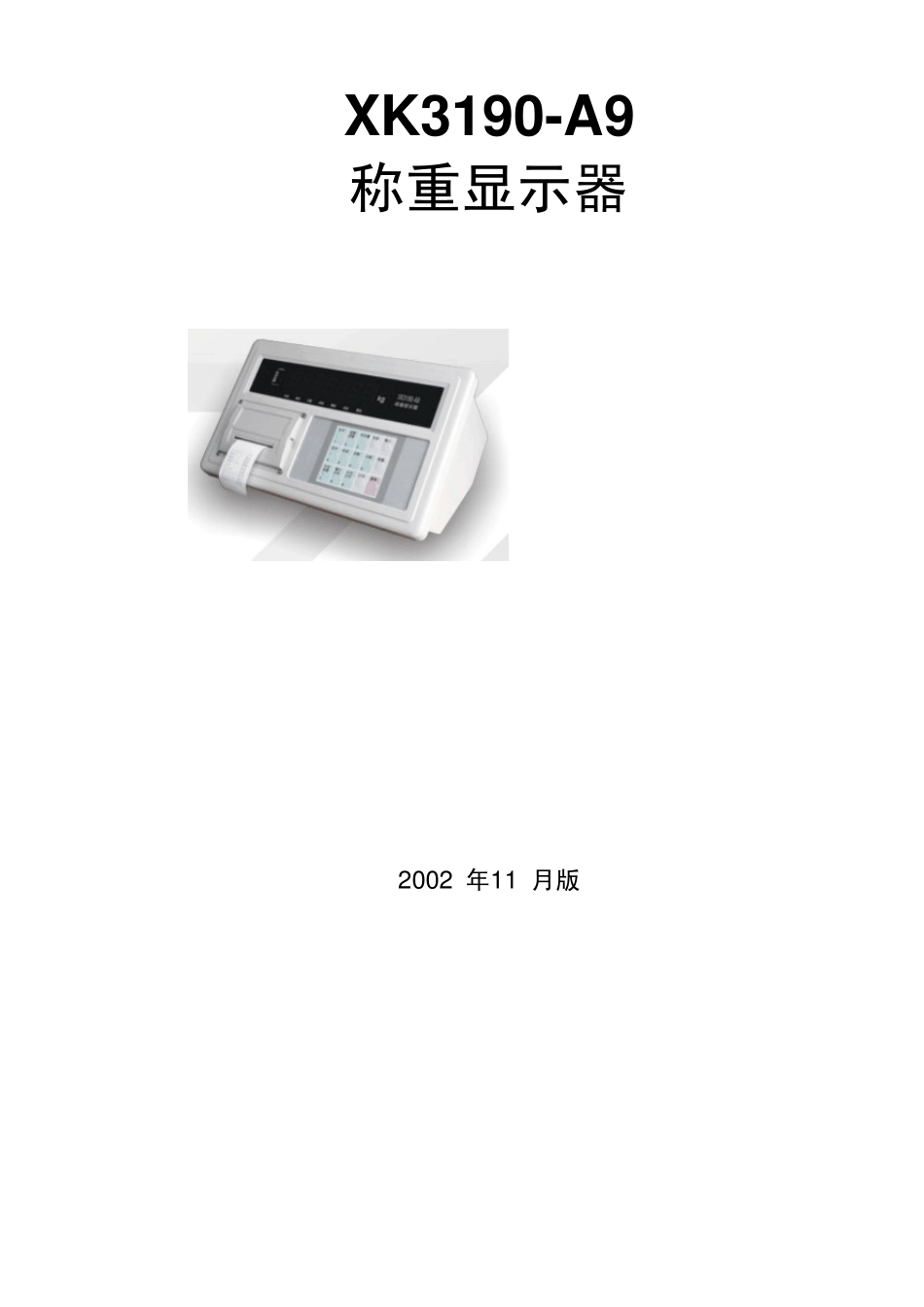

XK3190-A9 称重显示器 2 0 0 2 年1 1 月版 目 录 第一章 技术参数 第二章 安装 一. 仪表前功能视图和后功能视图 二. 传感器和仪表的连接 三．打印机与仪表的连接 四. 大屏幕显示器的连接 五. 串行通讯接口的连接 第三章 操作方法 一. 开机及开机自动置零 二. 手动置零 ( 半自动置零) 三. 去皮功能 四. 日期、时间的使用和操作 五. 蓄电池使用 六. 内码显示 七. 数据记录的贮存 八. 打印操作 九. 记录的清除操作 十. 记忆皮重的输入方法 第四章 维护保养和注意事项 第五章 信息提示 附 录 亲爱的用户： 在使用仪表前，敬请阅读使用说明书。 1X K 3 1 9 0 – A 9 第 一 章 技 术 参 数 1. 型号 XK3190-A9 称重显示器 2. 模拟部分 转换原理 双积分式A/D 输入信号范围 0 ～ 18mV 最大净输入信号 18mV 转换速度 10～15 次/秒 A/D 转换分辨码 50 万码 非线性 ＜ 0.01%F.S 满量程温度系数 8PPM/℃ 标定 全部采用键盘操作完成 供桥电源 DC，8V，可连接6 个350Ω的传感器或12 个700Ω的传感器 传感器的连接方式 采用6 线式，长线自动补偿 3. 显示 7位LED，字高0.56 英寸，7 个状态指示符，3 个电量指示符 显示周期 100ms 分度值 1/2/5/10/20/50/100 可选 4. 时钟 可显示年/月/日、时/分/秒，自动闰年、闰月。 精度 + 5s/24h，不受断电影响。 5. 键盘 数字键 0～9 功能键 15 个（其中10 个与数字键复合使用） 键材料 轻触式薄膜开关 6. 大屏幕显示器接口 串行输出方式 传输方式 电流环 / RS232 信号 传输的数据格式 11 位 波特率 600 传输距离 ≤30 米 7. 串行通讯接口 传输方式 RS232C 波特率 波特率可选600/1200/2400/4800/9600 传输的数据格式 10 位：1 位起始位、8位数据位（ASCⅡ编码）、1位停止位 传输距离 ≤30 米 8. 打印接口 标准并行输出接口 可配TpuP16 微型打印机、TM800、KX－P1121、LQ1600K 宽行打印机 9. 数据贮存 可贮存255 个车号和皮 重、100 个货 号、205 组 称重记 录 10. 使用电源 交 流电源 AC 180 -- 240V 49Hz -- 51Hz 直 流电源 采用CP7－12 蓄 电池 供电（12V，外 接） 蓄 电池 使用时间 约 20 小 时（充 足 电后 使用） 蓄 电池 充 电时间 约 30 小 时 2X K 3 1 9 0 – A 9 交流保险丝 50...
