不可压缩流体恒定流能量方程(伯诺里方程)实验

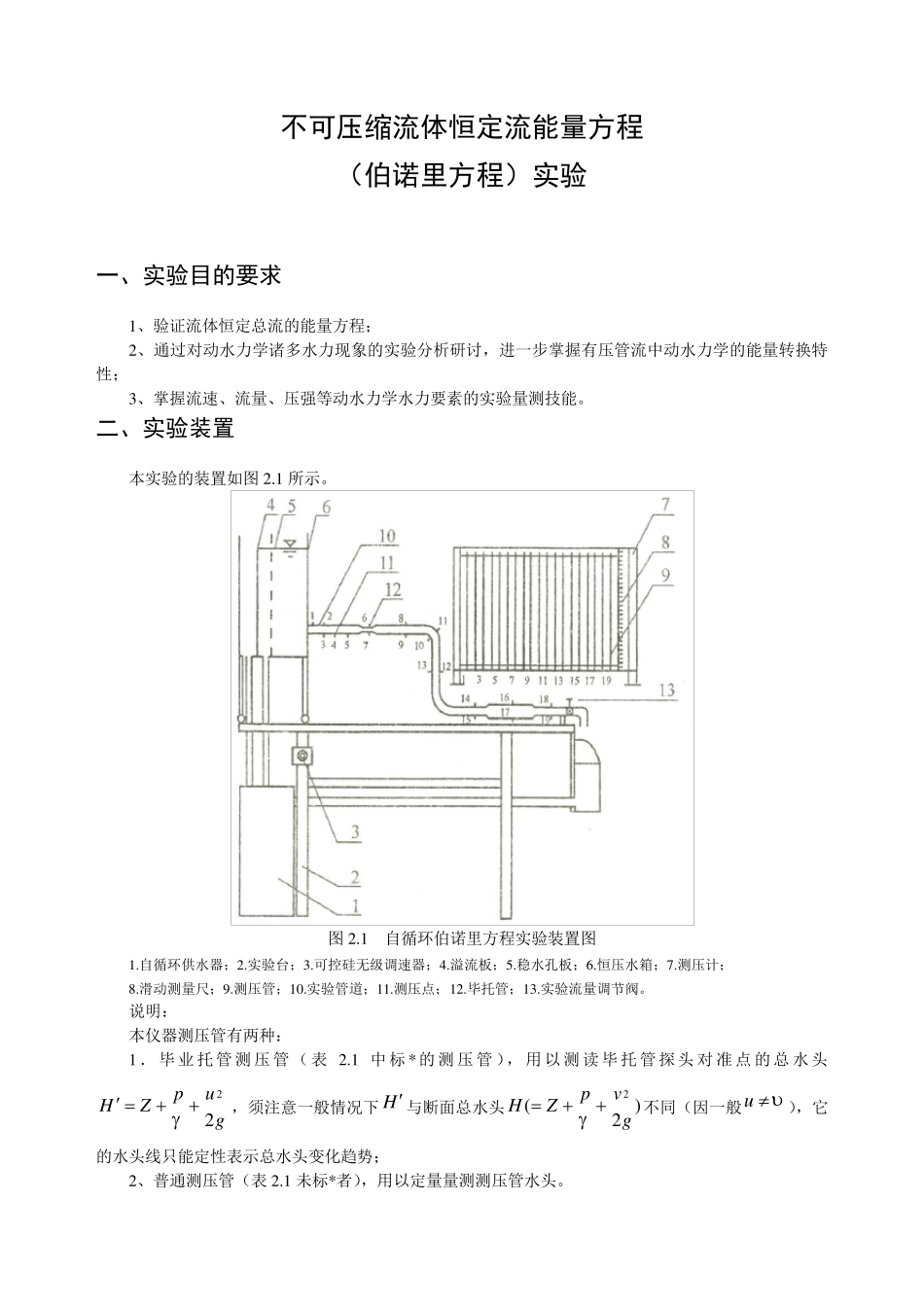

不可压缩流体恒定流能量方程 （伯诺里方程）实验 一、实验目的要求 1 、验证流体恒定总流的能量方程； 2 、通过对动水力学诸多水力现象的实验分析研讨，进一步掌握有压管流中动水力学的能量转换特性； 3 、掌握流速、流量、压强等动水力学水力要素的实验量测技能。 二、实验装置 本实验的装置如图 2 .1 所示。 图 2 .1 自循环伯诺里方程实验装置图 1 .自循环供水器；2 .实验台；3 .可控硅无级调速器；4 .溢流板；5 .稳水孔板；6 .恒压水箱；7 .测压计； 8 .滑动测量尺；9 .测压管；1 0 .实验管道；1 1 .测压点；1 2 .毕托管；1 3 .实验流量调节阀。 说明： 本仪器测压管有两种： 1 ． 毕 业 托 管 测 压 管 （ 表 2 .1中 标 *的 测 压 管 ）， 用 以 测 读 毕 托 管 探 头 对 准 点 的 总 水 头gupZH22，须注意一般情况下 H 与断面总水头)2(2gvpZH不同（因一般u），它的水头线只能定性表示总水头变化趋势； 2 、普通测压管（表 2 .1 未标*者），用以定量量测测压管水头。 实 验 流 量 用 阀 1 3 调 节 ， 流 量 由 体 积 时 间 法 （ 量 筒 、 秒 表 另 备 ）、 重 量 时 间 法 （ 电 子 称 另 备 ） 或 电 测法 测 量 （ 以 下 实 验 类 同 ）。 三、实验原理 在 实 验 管 路 中 沿 管 内 水 流 方 向 取n 个 过 水 断 面 。 可 以 列 出 进 口 断 面 （ 1） 至 另 一 断 面 （ i） 的 能 量 方程 式 （ i=2， 3， … … ， n） 2211 11122iiiiipapaZZhwgg 取 ，121n， 选 好 基 准 面 ， 从 已 设 置 的 各 断 面 的 测 压 管 中 读 出pZ 值 ， 测 出 通 过 管 路 的流 量 ， 即 可 计 算 出 断 面 平 均 流 速 v 及gv22， 从 而 即 可 得 到 各 断 面 测 管 水 头 和 总 水 头 。 四、实验方法与步骤 1、 熟 悉 实 验 设 备 ， 分 清 哪 些 测 压 管 是 普 通 测 压 管 ， 哪 些 是 毕 托 管 测 压 管 ， 以 及 两 者 功 能 的 区 别 。 2、 打 开 开 关 供 水 ， 使 水 箱 充 水 ， 待 水 箱 溢 流 ， 检 查 调 节 阀 关 闭 后...
