不同VLAN之间互相通信的两种方式

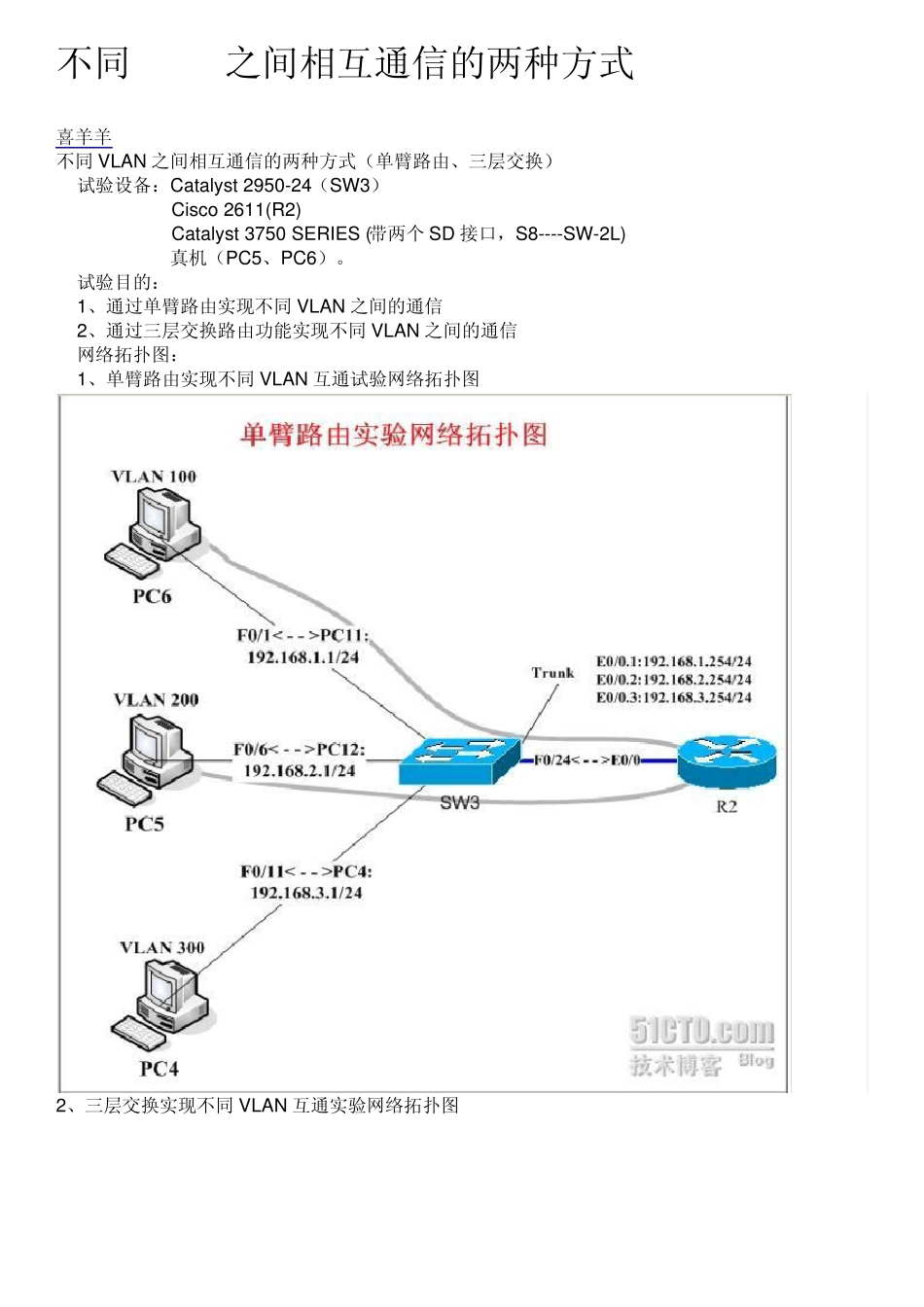

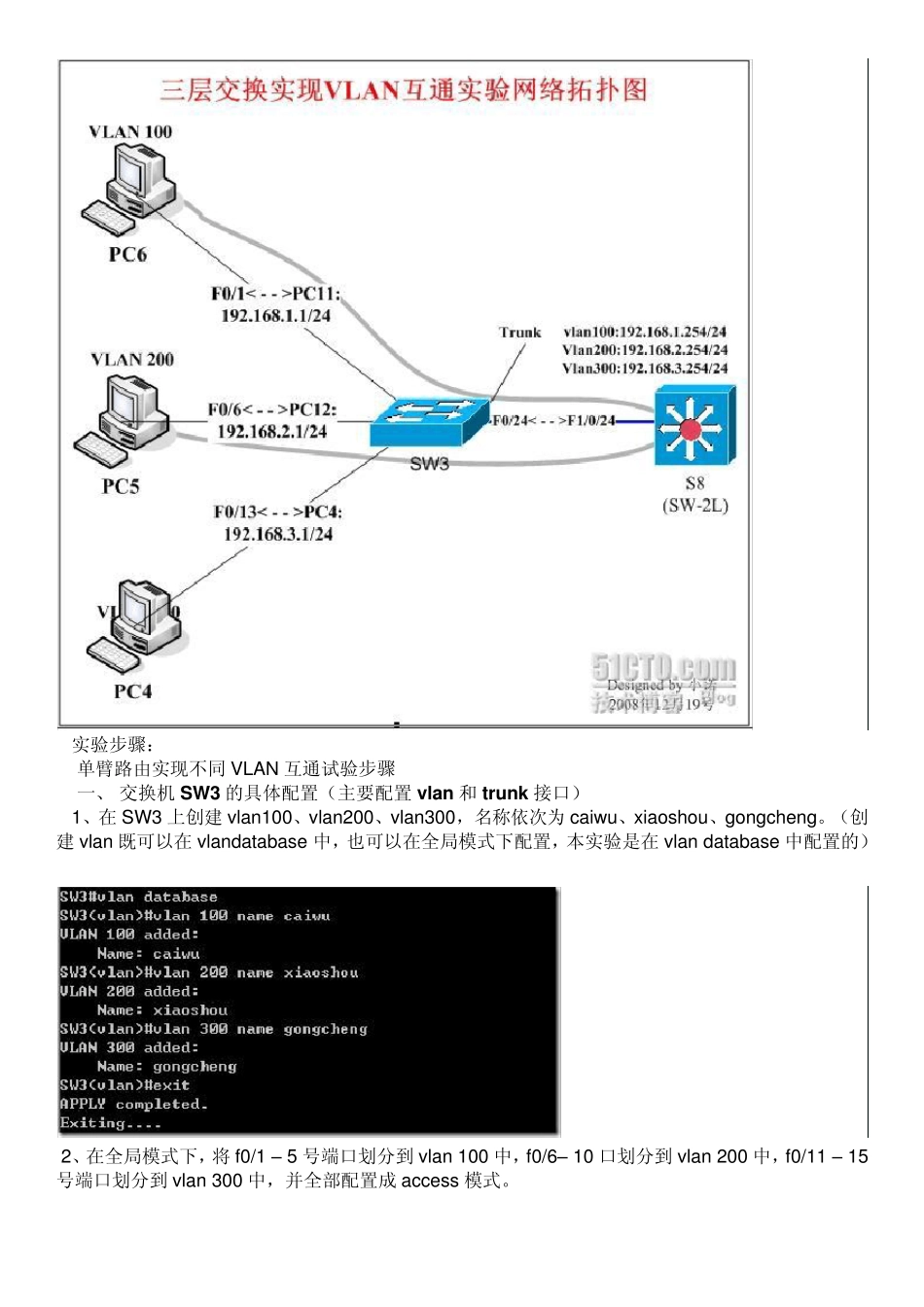

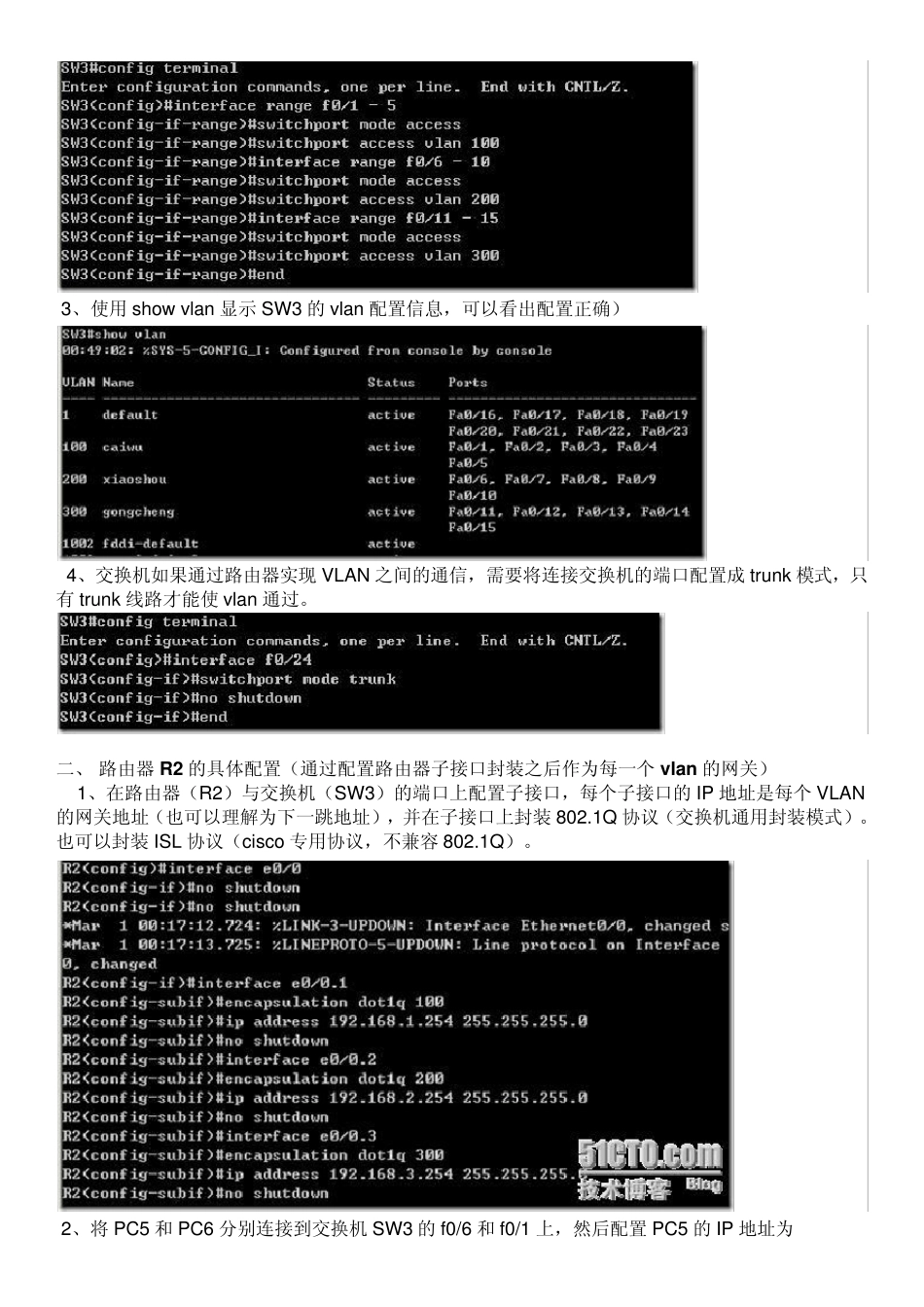

不同VLAN之间相互通信的两种方式 喜羊羊 不同VLAN 之间相互通信的两种方式（单臂路由、三层交换） 试验设备：Cataly st 2950-24（SW3） Cisco 2611(R2) Cataly st 3750 SERIES (带两个 SD 接口，S8----SW-2L) 真机（PC5、PC6）。 试验目的： 1、通过单臂路由实现不同VLAN 之间的通信 2、通过三层交换路由功能实现不同VLAN 之间的通信 网络拓扑图： 1、单臂路由实现不同VLAN 互通试验网络拓扑图 2、三层交换实现不同VLAN 互通实验网络拓扑图 实验步骤： 单臂路由实现不同VLAN 互通试验步骤 一、 交换机 SW3 的具体配置（主要配置 vlan 和 trunk 接口） 1、在 SW3 上创建 vlan100、vlan200、vlan300，名称依次为 caiwu、xiaoshou、gongcheng。（创建 vlan 既可以在 vlandatabase 中，也可以在全局模式下配置，本实验是在 vlan database 中配置的） 2、在全局模式下，将 f0/1 – 5 号端口划分到 vlan 100 中，f0/6– 10 口划分到 vlan 200 中，f0/11 – 15号端口划分到 vlan 300 中，并全部配置成 access 模式。 3、使用 show vlan 显示 SW3 的 vlan 配置信息，可以看出配置正确） 4、交换机如果通过路由器实现 VLAN 之间的通信，需要将连接交换机的端口配置成 trunk 模式，只有 trunk 线路才能使 vlan 通过。 二、 路由器 R2 的具体配置（通过配置路由器子接口封装之后作为每一个 vlan 的网关） 1、在路由器（R2）与交换机（SW3）的端口上配置子接口，每个子接口的 IP 地址是每个 VLAN的网关地址（也可以理解为下一跳地址），并在子接口上封装 802.1Q 协议（交换机通用封装模式）。也可以封装 ISL 协议（cisco 专用协议，不兼容 802.1Q）。 2、将 PC5 和 PC6 分别连接到交换机 SW3 的 f0/6 和 f0/1 上，然后配置 PC5 的 IP 地址为192.168.2.1/24，网关为192.168.2.254。PC6 的IP 地址为192.168.1.1，网关为192.168.1.254。然后用PC5 pingPC6，看是否能ping 通。 三层交换实现不同VLAN 互通实验 一、 利用VTP 协议，实现VLAN 配置的一致性。 注意：SW3 的F0/24 端口已经设置为trunk 模式了，而 cisco catalyst 3750 交换机的接口默认情况下为动态协商方式，双方主动协商成 trunk 链路。也可以手动进行设置。 1、配置 SW3 为VTP 服务器模式，域名为benet.com。为其它交换机提供 VTP 通告，从而实现v...
