不锈钢储罐施工方案

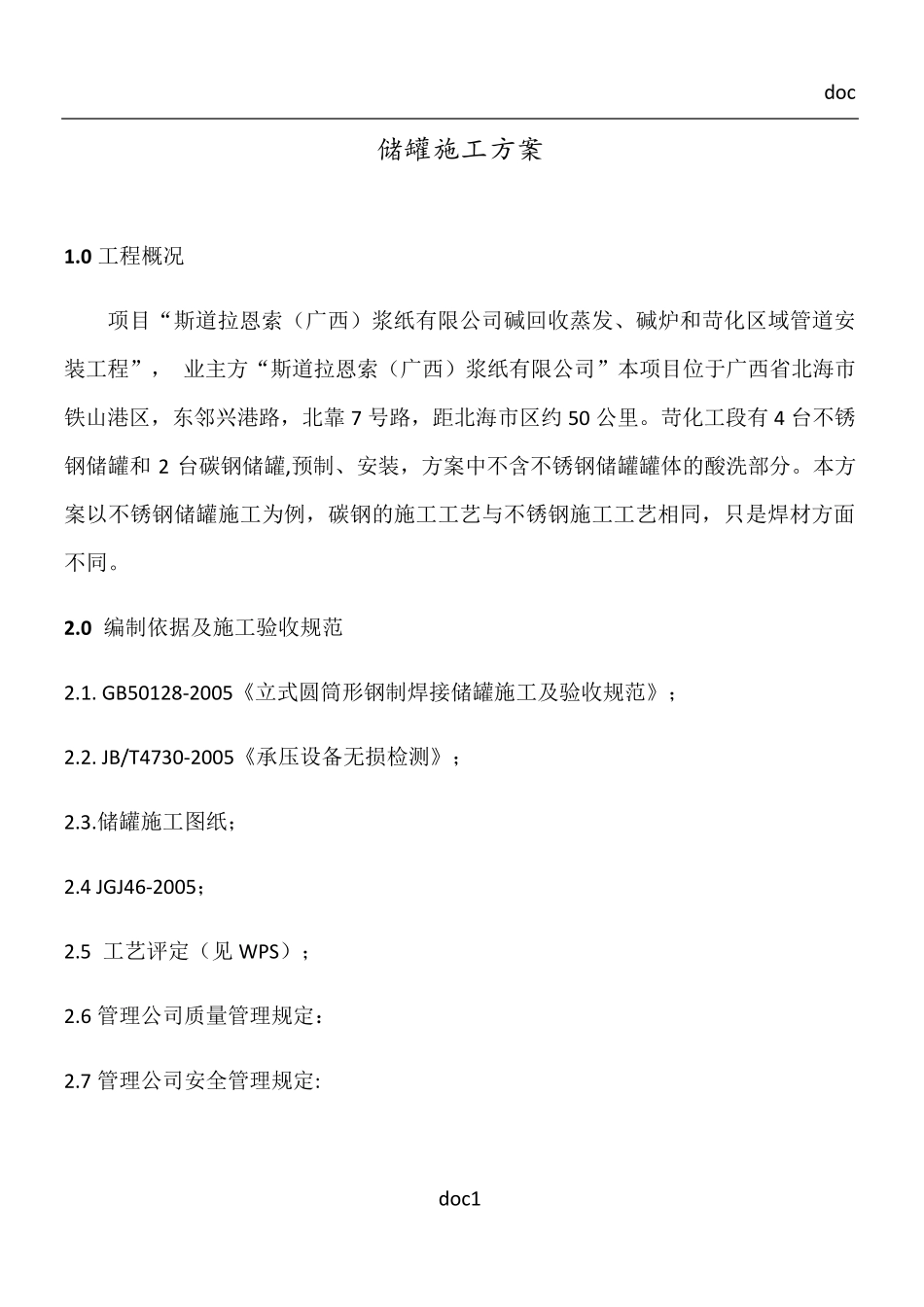

doc doc1 储罐施工方案 1.0 工程概况 项目“斯道拉恩索（广西）浆纸有限公司碱回收蒸发、碱炉和苛化区域管道安装工程”， 业主方“斯道拉恩索（广西）浆纸有限公司”本项目位于广西省北海市铁山港区，东邻兴港路，北靠 7 号路，距北海市区约 50 公里。苛化工段有 4 台不锈钢储罐和 2 台碳钢储罐,预制、安装，方案中不含不锈钢储罐罐体的酸洗部分。本方案以不锈钢储罐施工为例，碳钢的施工工艺与不锈钢施工工艺相同，只是焊材方面不同。 2.0 编制依据及施工验收规范 2.1. GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》； 2.2. JB/T4730-2005《承压设备无损检测》； 2.3.储罐施工图纸； 2.4 JGJ46-2005； 2.5 工艺评定（见 WPS）； 2.6 管理公司质量管理规定： 2.7 管理公司安全管理规定: doc doc2 3.0 不锈钢储罐施工工艺 3.1 不锈钢储罐施工工序 材料验收→运至预制场→划线下料→预制成型→运至安装现场→基础验收→罐底工字钢、底板铺设→罐底焊接、检验→顶圈壁板组焊→罐顶包边型钢安装→提升装置安装→罐顶及附件安装→罐顶劳动保护安装→提升第二节壁板～底圈壁板组焊、检验→拆除提升装置→附件安装→正负压试验→基础沉降观测→放水→铭牌安装→交工。 3.2 不锈钢储罐施工主要工艺 （1）本工程所有储罐均采用倒链提升倒装法施工，施工过程中采用吊车配合。 （2）本工程所有储罐均采用手工氩弧焊。 4.0 不锈钢储罐施工措施 4.1 材料进场验收、检测及保管 （1）不锈钢板材进场后按标准、规定检查其质量合格证明书、产品标识、尺寸、外观质量等。 （2）对不锈钢板材做 PMI，比例为同一炉批号、同一生产批号、同一规格做一点检测。 doc doc3 （3）不锈钢材料运至预制工厂，按BAYER 规定做好产品标识，即在304L 材料两角部做100MM*10MM 的蓝色彩条；材料下料后对主要部分做好标识移植。特别是V913-BA005 罐，必须在板材上标明炉批号，以便追溯。 （4）不锈钢材料在预制工厂或安装现场都与碳钢施工区域隔离，视实际情况如有必要则采用彩条布覆盖。 （5）不同不锈钢材料分开摆放，并挂牌。 4.2 不锈钢储罐下料预制 （1）储罐下料预制在场外工厂进行。 （2）不锈钢材料吊装采用合适的吊带及不锈钢卡具。（安装时同此） （3）不锈钢储罐下料预制场地采用彩条布等与碳钢施工区域隔；主要区域铺设木板；进行不锈钢加工的滚板机的辊用不锈钢皮包覆，并视需要更新；下料预制平...
