不锈钢工艺管道施工方法及技术要求

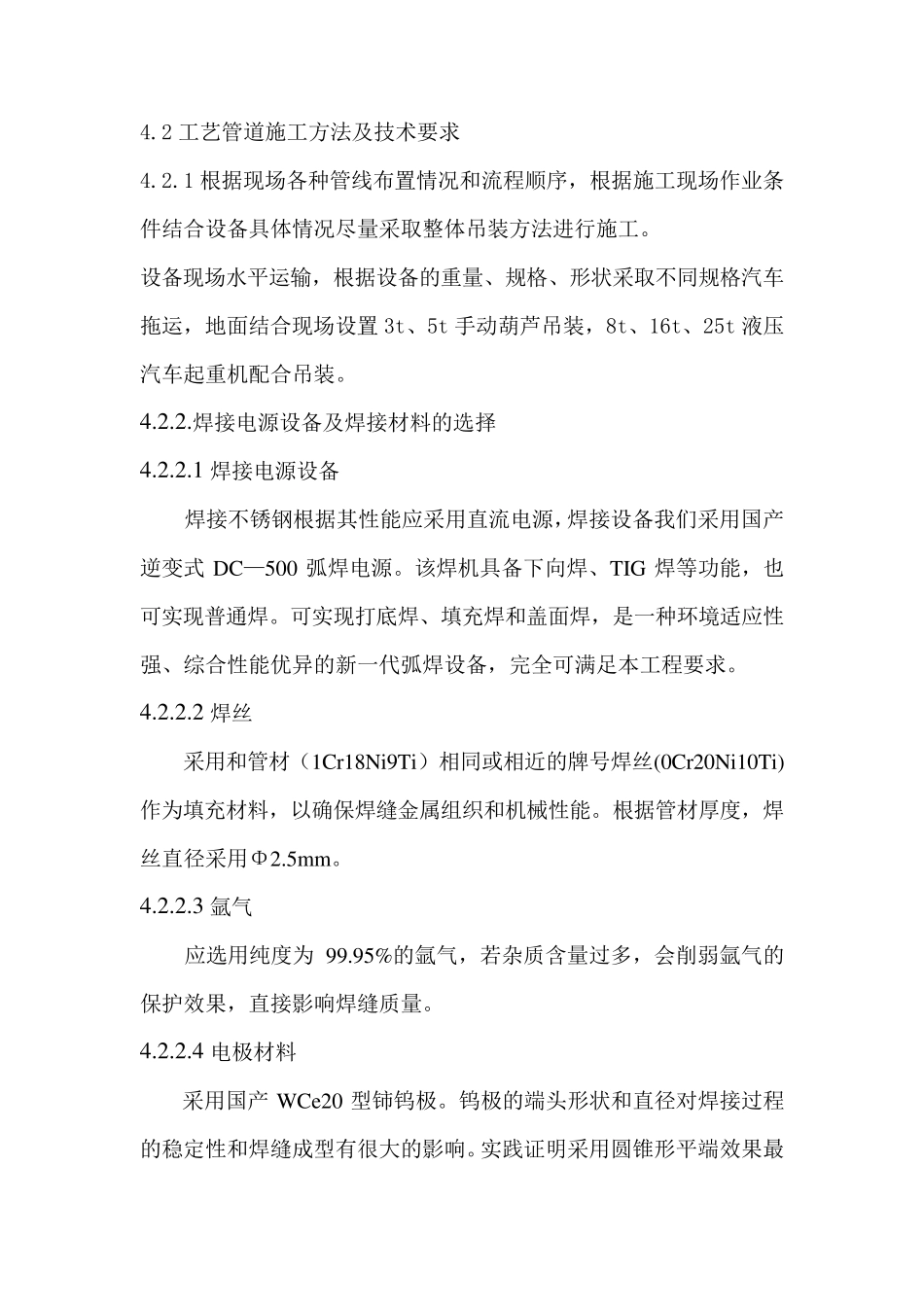

4.2 工 艺 管 道 施 工 方 法 及 技 术 要 求 4.2.1 根 据 现 场 各 种 管 线 布 置 情 况 和 流 程 顺 序 ， 根 据 施 工 现 场 作 业 条件 结 合 设 备 具 体 情 况 尽 量 采 取 整 体 吊 装 方 法 进 行 施 工 。 设 备 现 场 水 平 运 输 ， 根 据 设 备 的 重 量 、 规 格 、 形 状 采 取 不 同 规 格 汽 车拖 运 ， 地 面 结 合 现 场 设 置 3t、 5t 手 动 葫 芦 吊 装 ， 8t、 16t、 25t 液 压汽 车 起 重 机 配 合 吊 装 。 4.2.2.焊 接 电 源 设 备 及 焊 接 材 料 的 选 择 4.2.2.1 焊 接 电 源 设 备 焊 接 不 锈 钢 根 据 其 性 能 应 采 用 直 流 电 源 ，焊 接 设 备 我 们 采 用 国 产 逆 变 式DC— 500 弧 焊 电 源 。 该 焊 机 具 备 下 向 焊 、 TIG 焊 等 功 能 ， 也可 实 现 普 通 焊 。 可 实 现 打 底 焊 、 填 充 焊 和 盖 面 焊 ， 是 一 种 环 境 适 应 性强 、 综 合 性 能 优 异 的 新 一 代 弧 焊 设 备 ， 完 全可 满足本工 程 要 求 。 4.2.2.2 焊 丝 采 用 和 管 材 （1Cr18Ni9Ti）相同 或相近的 牌号焊 丝(0Cr20Ni10Ti)作 为填 充 材 料 ， 以确保焊 缝金属组织和 机 械性 能 。 根 据 管 材 厚度， 焊丝直 径采 用 Φ2.5mm。 4.2.2.3 氩气 应 选 用 纯度为99.95%的 氩气， 若杂质含 量 过 多 ， 会 削 弱 氩气的保护 效 果 ， 直 接 影 响 焊 缝质量 。 4.2.2.4 电 极 材 料 采 用 国 产WCe20 型 铈 钨 极 。 钨 极 的 端 头 形 状 和 直 径对 焊 接 过 程的 稳 定 性 和 焊 缝成 型 有 很 大 的 影 响 。 实 践 证 明 采 用 圆 锥 形 平 端 效 果 最佳，见图一。根据所焊接管道的厚度和焊接电流的大小，采用直径为Φ3.0mm 的钨极。 图一 20º 180mm 焊接工 艺 参 数 选 择 1 焊前 准 备 焊前 准 备 是 获 得 优 良 焊缝 的重 要 环 节 。为了 保 证 钨极能 伸 到 坡口 根部 ，并 保 证 焊缝 余 高 ，满 足 质 量 要 求 ，此 不 锈 钢 管采用V 型 坡口 焊接，...
