不锈钢焊接施工方案

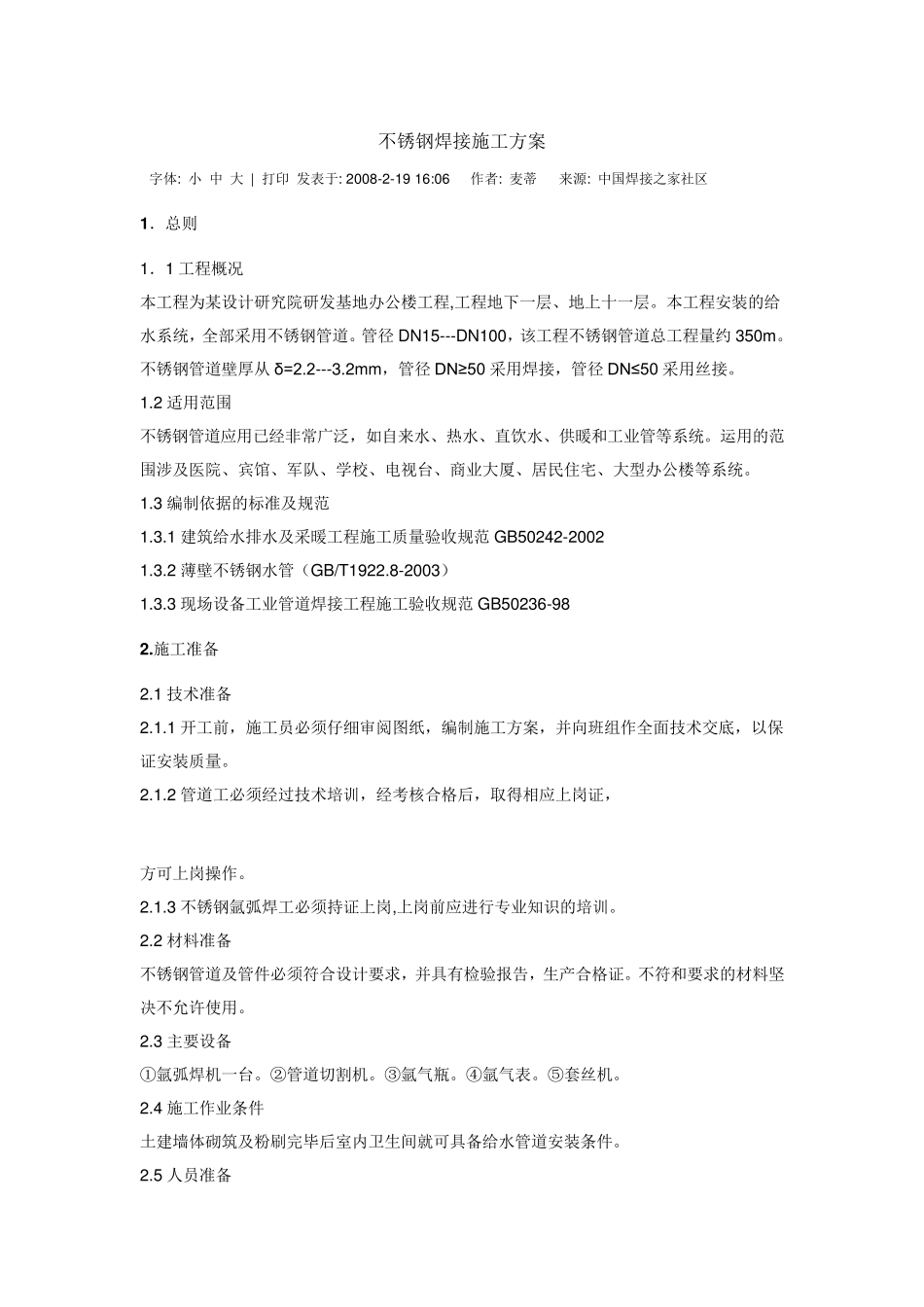

不锈钢焊接施工方案 字体: 小 中 大 | 打印 发表于: 2008-2-19 16:06 作者: 麦蒂 来源: 中国焊接之家社区 1 ．总则 1．1 工程概况 本工程为某设计研究院研发基地办公楼工程,工程地下一层、地上十一层。本工程安装的给水系统，全部采用不锈钢管道。管径 DN15---DN100，该工程不锈钢管道总工程量约 350m。不锈钢管道壁厚从 δ=2.2---3.2mm，管径 DN≥ 50 采用焊接，管径 DN≤ 50 采用丝接。 1.2 适用范围 不锈钢管道应用已经非常广泛，如自来水、热水、直饮水、供暖和工业管等系统。运用的范围涉及医院、宾馆、军队、学校、电视台、商业大厦、居民住宅、大型办公楼等系统。 1.3 编制依据的标准及规范 1.3.1 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 1.3.2 薄壁不锈钢水管（GB/T1922.8-2003） 1.3.3 现场设备工业管道焊接工程施工验收规范 GB50236-98 2 .施工准备 2.1 技术准备 2.1.1 开工前，施工员必须仔细审阅图纸，编制施工方案，并向班组作全面技术交底，以保证安装质量。 2.1.2 管道工必须经过技术培训，经考核合格后，取得相应上岗证， 方可上岗操作。 2.1.3 不锈钢氩弧焊工必须持证上岗,上岗前应进行专业知识的培训。 2.2 材料准备 不锈钢管道及管件必须符合设计要求，并具有检验报告，生产合格证。不符和要求的材料坚决不允许使用。 2.3 主要设备 ①氩弧焊机一台。②管道切割机。③氩气瓶。④氩气表。⑤套丝机。 2.4 施工作业条件 土建墙体砌筑及粉刷完毕后室内卫生间就可具备给水管道安装条件。 2.5 人员准备 2.5.1 技术负责（工长）1 人 编制预决算、施工方案、设备材料计划。抓好施工进度、质量检查、安全生产、竣工验收等工作。 2.5.2 施工班长 1 人 对现场工人进行分工并协助技术负责（工长）抓好施工进度、质量检查、安全生产、竣工验收等工作。 2.5.3 管道工 4 人 负责管道的切割、下料及材料安装。 2.5.4 氩弧焊工 1 人 2.5.5 质量安全员 1 人 抓好质量检查并对整个施工现场、设备、材料、人员监督检查安全无事故。 2.6 施工部署 由于本工程不锈钢管道连接,焊接工程量占总工程量的 90%,所以应 重视焊工工艺的安排为确保焊接质量提高工效需要配备以下专业人员: 管道工,要求熟悉施工图纸，会操作切割管机械,能够精确的掌握下料尺寸，懂管道施工工艺质量要求和规范要求；电焊工，受专业培训，熟悉全自动焊机性能、操作要领，...
