不锈钢物理性能

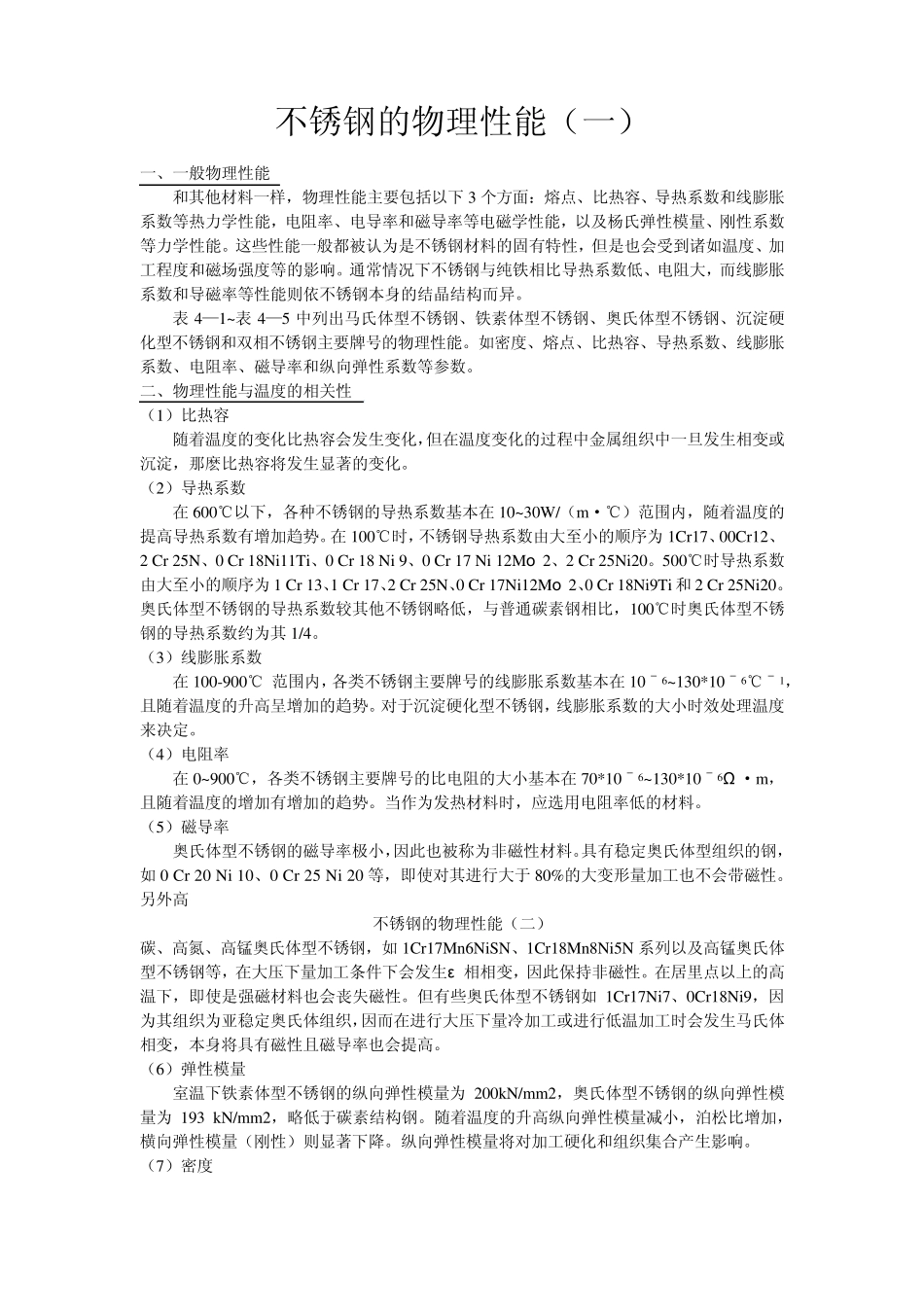

不锈钢的物理性能（一） 一、一般物理性能 和其他材料一样，物理性能主要包括以下 3 个方面：熔点、比热容、导热系数和线膨胀系数等热力学性能，电阻率、电导率和磁导率等电磁学性能，以及杨氏弹性模量、刚性系数等力学性能。这些性能一般都被认为是不锈钢材料的固有特性，但是也会受到诸如温度、加工程度和磁场强度等的影响。通常情况下不锈钢与纯铁相比导热系数低、电阻大，而线膨胀系数和导磁率等性能则依不锈钢本身的结晶结构而异。 表 4—1~ 表 4—5 中列出马氏体型不锈钢、铁素体型不锈钢、奥氏体型不锈钢、沉淀硬化型不锈钢和双相不锈钢主要牌号的物理性能。如密度、熔点、比热容、导热系数、线膨胀系数、电阻率、磁导率和纵向弹性系数等参数。 二、物理性能与温度的相关性 （1）比热容 随着温度的变化比热容会发生变化，但在温度变化的过程中金属组织中一旦发生相变或沉淀，那麽比热容将发生显著的变化。 （2）导热系数 在600℃以下，各种不锈钢的导热系数基本在10~ 30W/（m·℃）范围内，随着温度的提高导热系数有增加趋势。在100℃时，不锈钢导热系数由大至小的顺序为 1Cr17、00Cr12、2 Cr 25N、0 Cr 18Ni11Ti、0 Cr 18 Ni 9、0 Cr 17 Ni 12Mο 2、2 Cr 25Ni20。500℃时导热系数由大至小的顺序为 1 Cr 13、1 Cr 17、2 Cr 25N、0 Cr 17Ni12Mο 2、0 Cr 18Ni9Ti 和 2 Cr 25Ni20。奥氏体型不锈钢的导热系数较其他不锈钢略低，与普通碳素钢相比，100℃时奥氏体型不锈钢的导热系数约为其 1/4。 （3）线膨胀系数 在100-900℃ 范围内，各类不锈钢主要牌号的线膨胀系数基本在10ˉ6~ 130*10ˉ6℃ˉ1，且随着温度的升高呈增加的趋势。对于沉淀硬化型不锈钢，线膨胀系数的大小时效处理温度来决定。 （4）电阻率 在0~ 900℃，各类不锈钢主要牌号的比电阻的大小基本在70*10ˉ6~ 130*10ˉ6Ω ·m，且随着温度的增加有增加的趋势。当作为发热材料时，应选用电阻率低的材料。 （5）磁导率 奥氏体型不锈钢的磁导率极小，因此也被称为非磁性材料。具有稳定奥氏体型组织的钢，如 0 Cr 20 Ni 10、0 Cr 25 Ni 20 等，即使对其进行大于 80%的大变形量加工也不会带磁性。另外高 不锈钢的物理性能（二） 碳、高氮、高锰奥氏体型不锈钢，如 1Cr17Mn6NiSN、1Cr18Mn8Ni5N 系列以及高锰奥氏体型不锈钢等，在大压下量加工条件下会发生ε 相相变，因此保持非磁性。在居里点以上的高温下，...
