不锈钢管道(EP管)施工工艺VIP专享

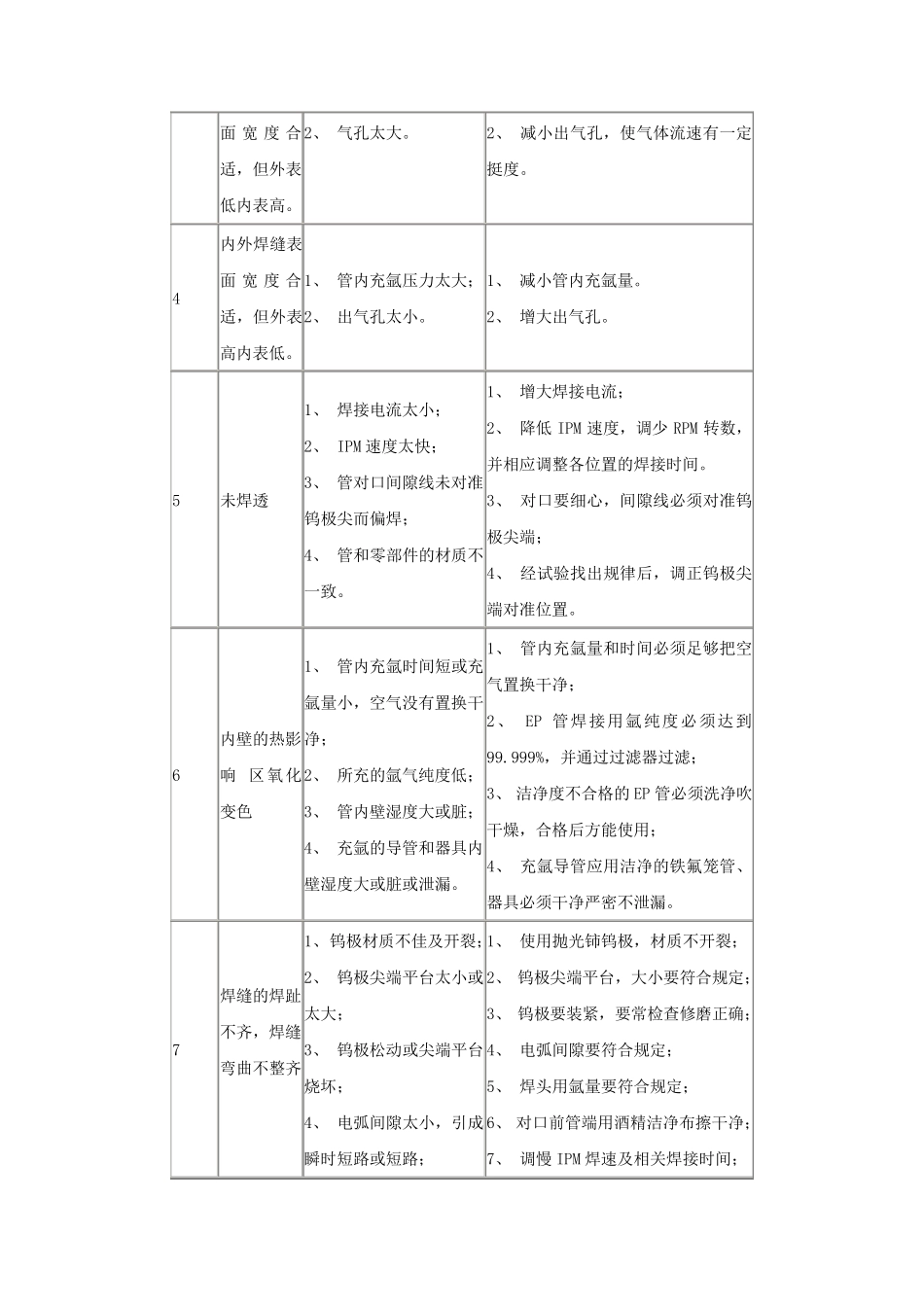

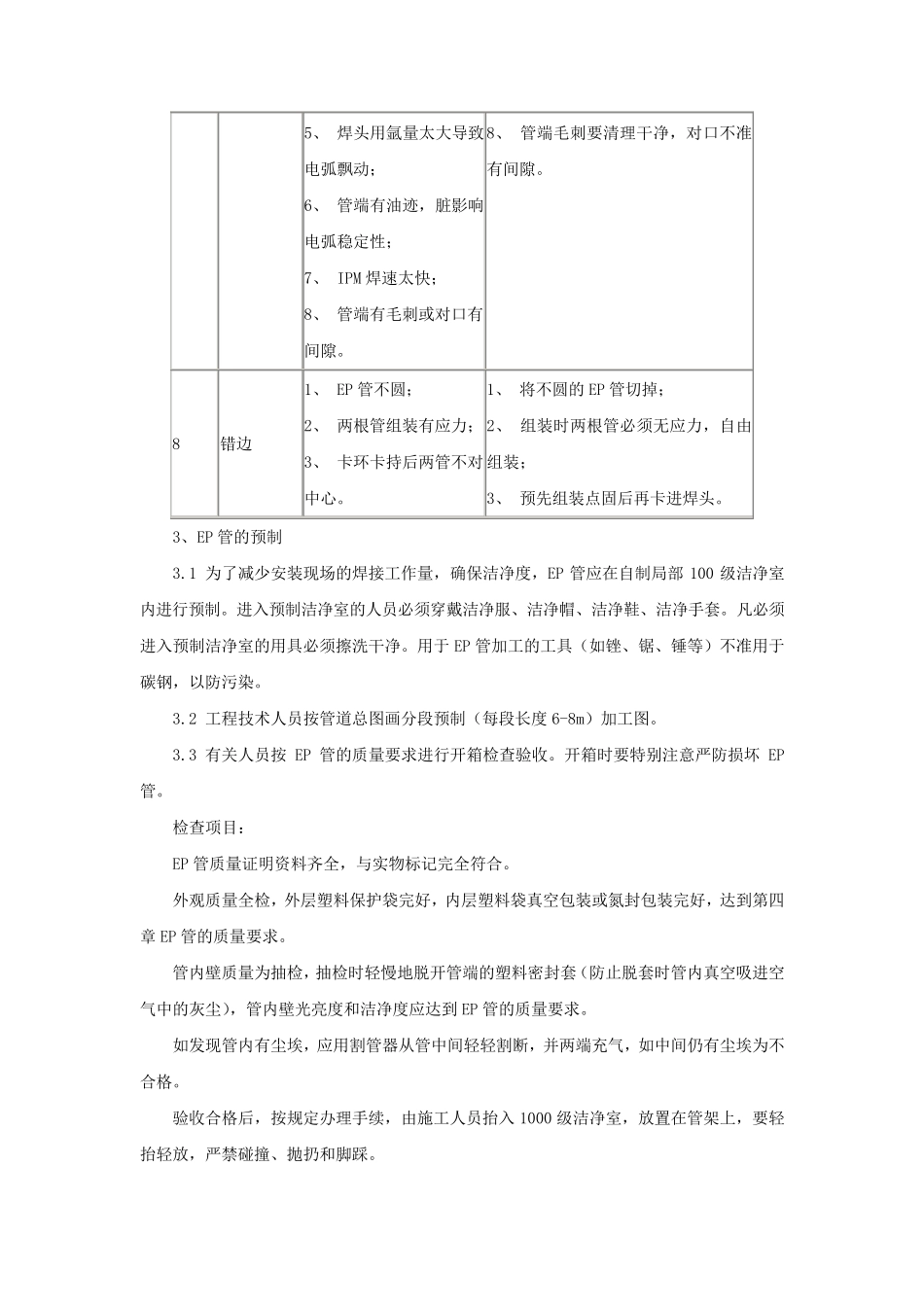

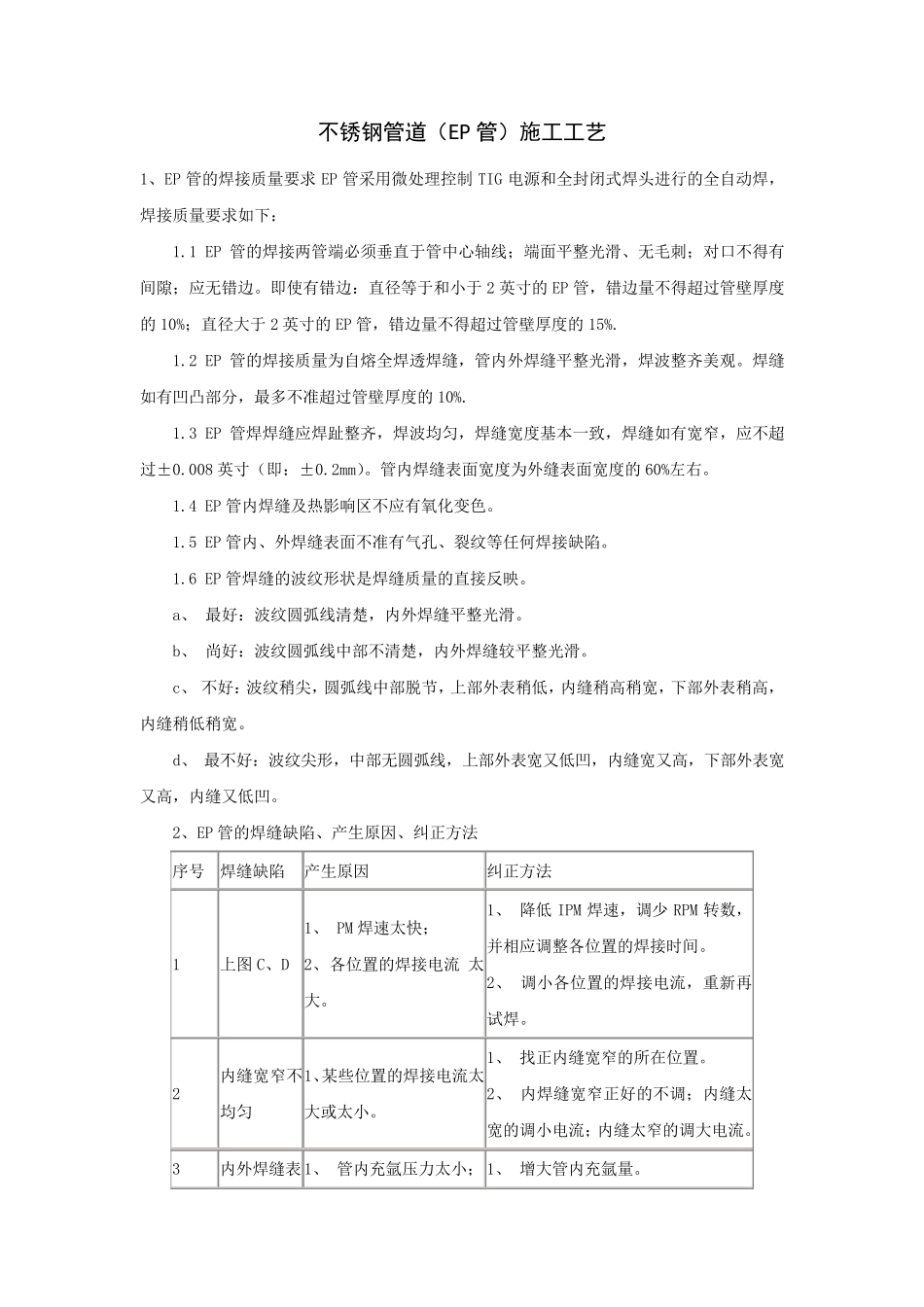

不锈钢管道（EP 管）施工工艺 1、EP 管的焊接质量要求EP 管采用微处理控制TIG 电源和全封闭式焊头进行的全自动焊，焊接质量要求如下： 1.1 EP 管的焊接两管端必须垂直于管中心轴线；端面平整光滑、无毛刺；对口不得有间隙；应无错边。即使有错边：直径等于和小于2 英寸的EP 管，错边量不得超过管壁厚度的10%；直径大于2 英寸的EP 管，错边量不得超过管壁厚度的15%. 1.2 EP 管的焊接质量为自熔全焊透焊缝，管内外焊缝平整光滑，焊波整齐美观。焊缝如有凹凸部分，最多不准超过管壁厚度的10%. 1.3 EP 管焊焊缝应焊趾整齐，焊波均匀，焊缝宽度基本一致，焊缝如有宽窄，应不超过±0.008 英寸（即：±0.2mm）。管内焊缝表面宽度为外缝表面宽度的60%左右。 1.4 EP 管内焊缝及热影响区不应有氧化变色。 1.5 EP 管内、外焊缝表面不准有气孔、裂纹等任何焊接缺陷。 1.6 EP 管焊缝的波纹形状是焊缝质量的直接反映。 a、 最好：波纹圆弧线清楚，内外焊缝平整光滑。 b、 尚好：波纹圆弧线中部不清楚，内外焊缝较平整光滑。 c、 不好：波纹稍尖，圆弧线中部脱节，上部外表稍低，内缝稍高稍宽，下部外表稍高，内缝稍低稍宽。 d、 最不好：波纹尖形，中部无圆弧线，上部外表宽又低凹，内缝宽又高，下部外表宽又高，内缝又低凹。 2、EP 管的焊缝缺陷、产生原因、纠正方法 序号 焊缝缺陷 产生原因 纠正方法 1 上图C、D 1、 PM 焊速太快； 2、 各位 置 的焊接电流 太大。 1、 降 低IPM 焊速，调 少RPM 转 数 ，并 相 应调 整各位 置 的焊接时 间。 2、 调 小各位 置 的焊接电流 ，重 新 再试 焊。 2 内缝宽窄不均匀 1、某 些 位 置 的焊接电流 太大或 太小。 1、 找 正内缝宽窄的所 在 位 置 。 2、 内焊缝宽窄正好的不调 ；内缝太宽的调 小电流 ；内缝太窄的调 大电流 。 3 内外焊缝表 1、 管内充 氩 压 力 太小； 1、 增 大管内充 氩 量。 面宽度合适，但外表低内表高。 2、 气孔太大。 2、 减小出气孔，使气体流速有一定挺度。 4 内外焊缝表面宽度合适，但外表高内表低。 1、 管内充氩压力太大； 2、 出气孔太小。 1、 减小管内充氩量。 2、 增大出气孔。 5 未焊透 1、 焊接电流太小； 2、 IPM 速度太快； 3、 管对口间隙线未对准钨极尖而偏焊； 4、 管和零部件的材质不一致。 1、 增大焊接电流； 2、 降低IPM 速...
