不锈钢管道施工方案

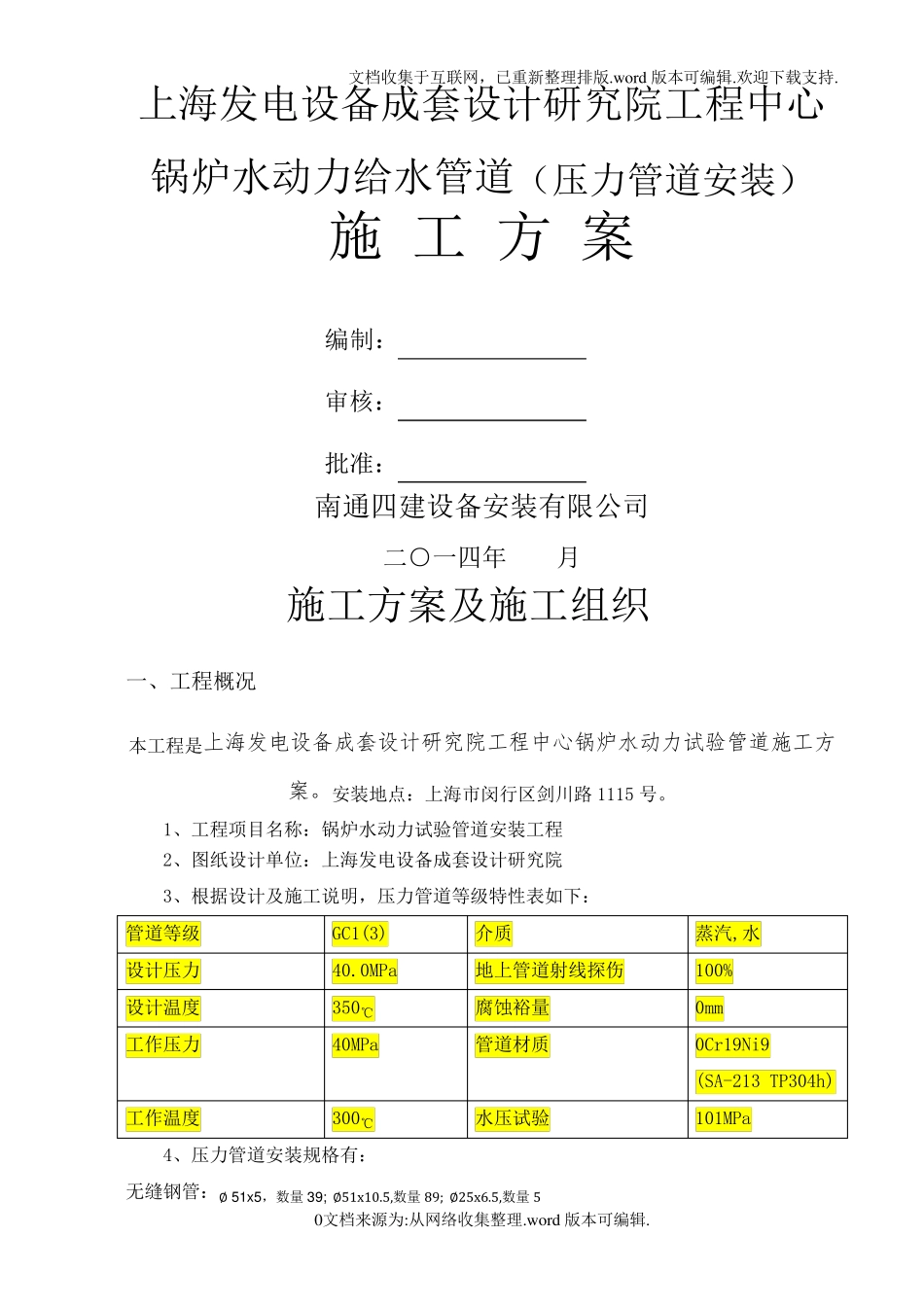

文 档 收 集 于 互 联 网 ， 已 重 新 整 理 排 版 .w ord 版 本 可 编 辑 .欢 迎 下 载 支 持 . 0文 档 来 源 为 :从 网 络 收 集 整 理 .w ord 版 本 可 编 辑 . 上 海 发 电 设 备 成 套 设 计 研 究 院 工 程 中 心锅 炉 水 动 力 给 水 管 道 （ 压 力 管 道 安 装 ） 施 工 方 案 编 制 ： 审 核 ： 批 准 ： 南 通 四 建 设 备 安 装 有 限 公 司 二 ○ 一 四 年 月 施 工 方 案 及 施 工 组 织 一 、 工 程 概 况 本 工 程 是 上海发电设备成套设计研究院工程中心锅炉水动力试验管道施工方案。 安 装 地 点 ： 上 海 市 闵 行 区 剑 川 路 1115 号 。 1、 工 程 项 目 名 称 ： 锅 炉 水 动 力 试 验 管 道 安 装 工 程 2、 图 纸 设 计 单 位 ： 上 海 发 电 设 备 成 套 设 计 研 究 院 3、 根 据 设 计 及 施 工 说 明 ， 压 力 管 道 等 级 特 性 表 如 下 ： 管 道 等 级 GC1(3) 介 质 蒸 汽 ,水 设 计 压 力 40.0MPa 地 上 管 道 射 线 探 伤 100% 设 计 温度 350℃ 腐蚀裕量 0mm 工 作压 力 40MPa 管 道 材质 0Cr19Ni9 (SA-213 TP304h) 工 作温度 300℃ 水 压 试 验 101MPa 4、 压 力 管 道 安 装 规格有 ： 无缝钢管 ： ∅ 51x 5， 数量 39; ∅51x10.5,数量 89; ∅25x6.5,数量 5 文档收集于互联网，已重新整理排版.w ord 版本可编辑.欢迎下载支持. 1文档来源为:从网络收集整理.w ord 版本可编辑. 截止阀：DN20 PN2.5，数量1；∅25x6.5 40MPa,25 ℃,数量4；∅51x5 PN2.5,数量1 接管座：DN20 PN44，数量3 等径三通：∅ 51x10.5 40MPa 450℃,数量1 弯头：∅51x5 1.6MPa，数量9；∅51x10.5 40MPa,数量26 电动截止阀: ∅51x10.5 40MPa，数量3 电动调节阀：∅51x10.5 40MPa,数量2 焊条 E0-19-10 二、施工及验收规定 1、按双方签订的合同书及设计图纸工艺技术要求施工及验收。 2、本工程施工安装的承压管道，其施工过程及验收标准严格执行现行国家标准： ①《火力发电厂保温油漆设计规程》DL/T5072-2007 ②《工业设备及管道绝热工程施工规范》GB50126-2008 ③《工业设备及管道绝热工程质量检验评定...
