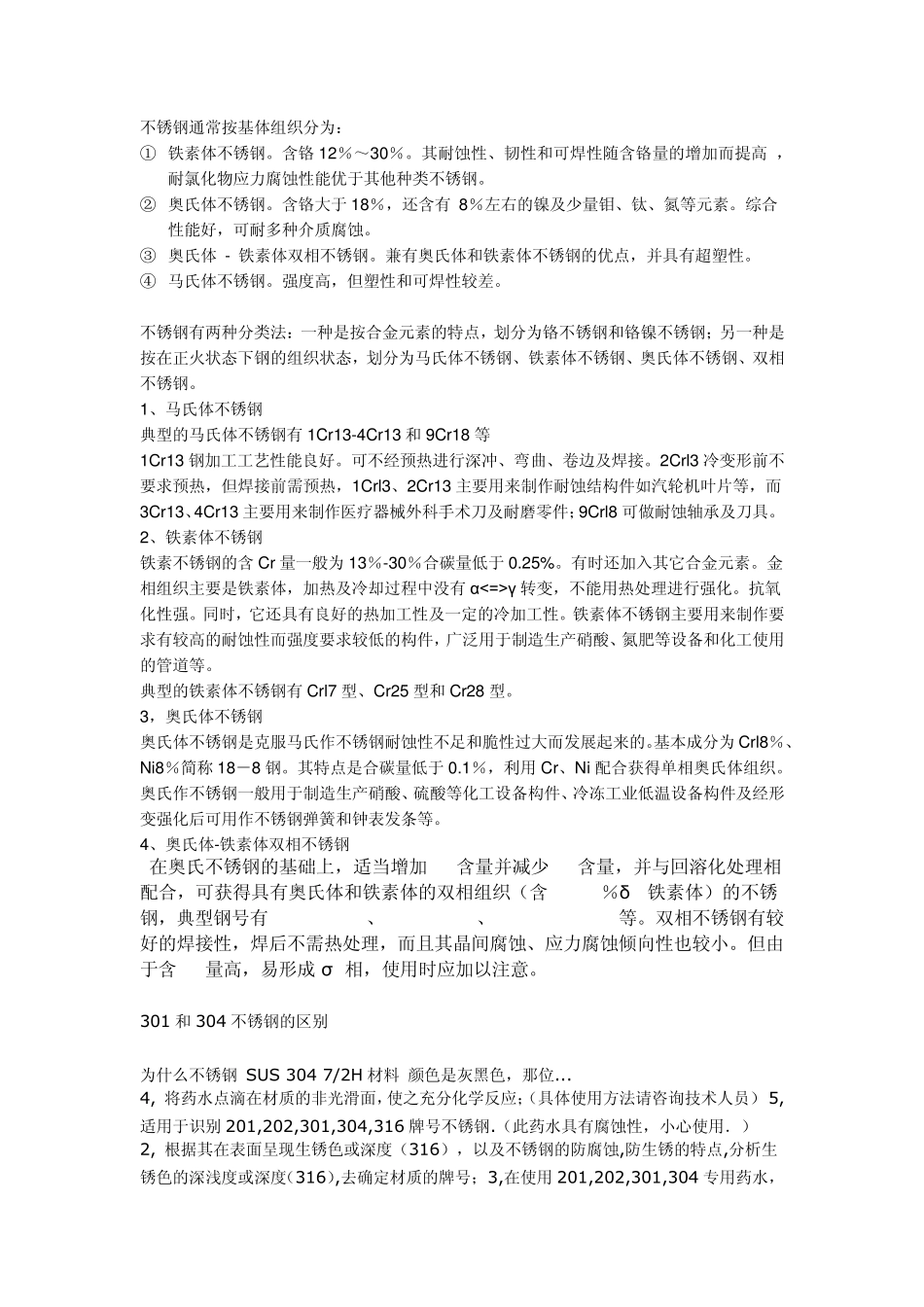

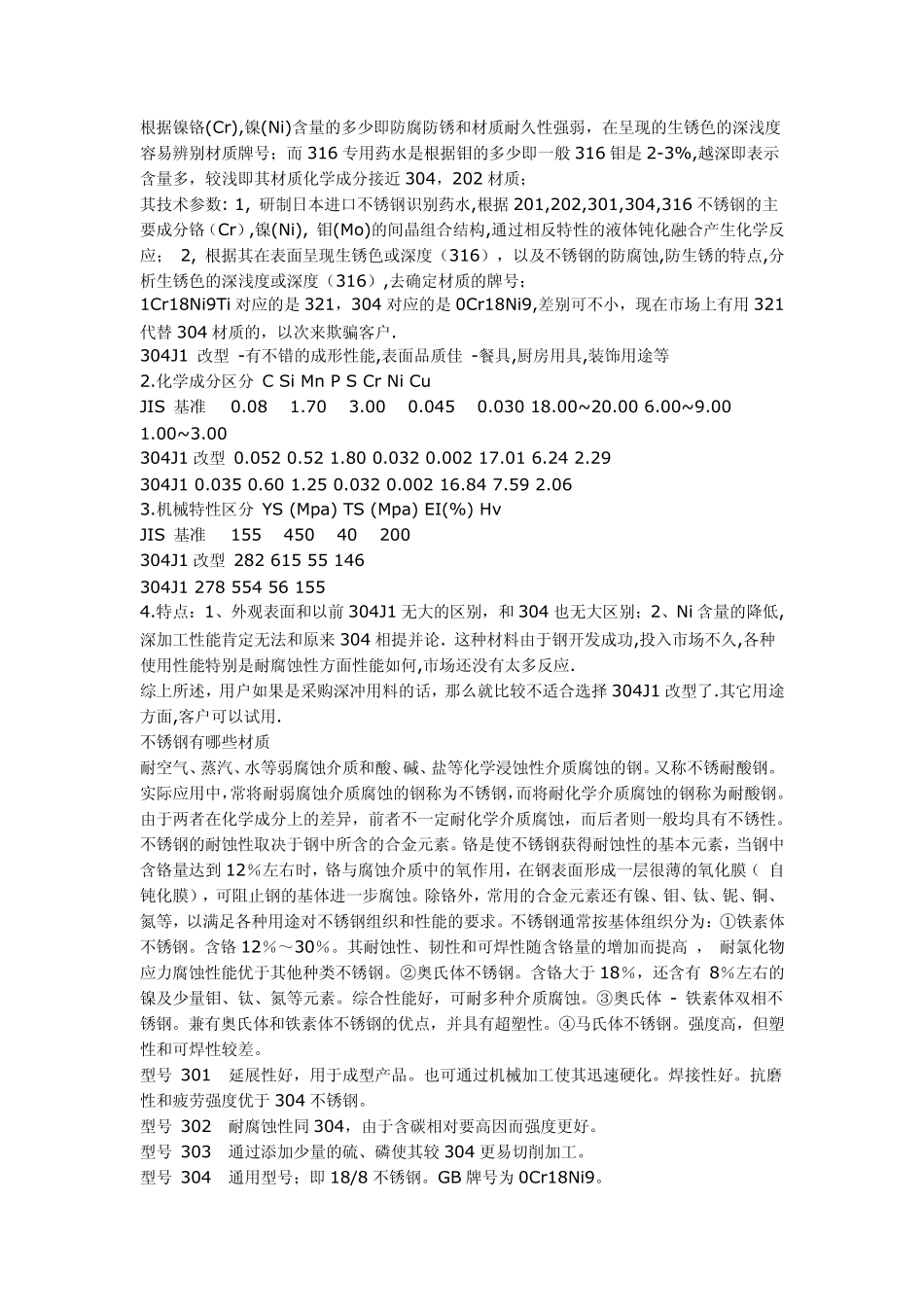

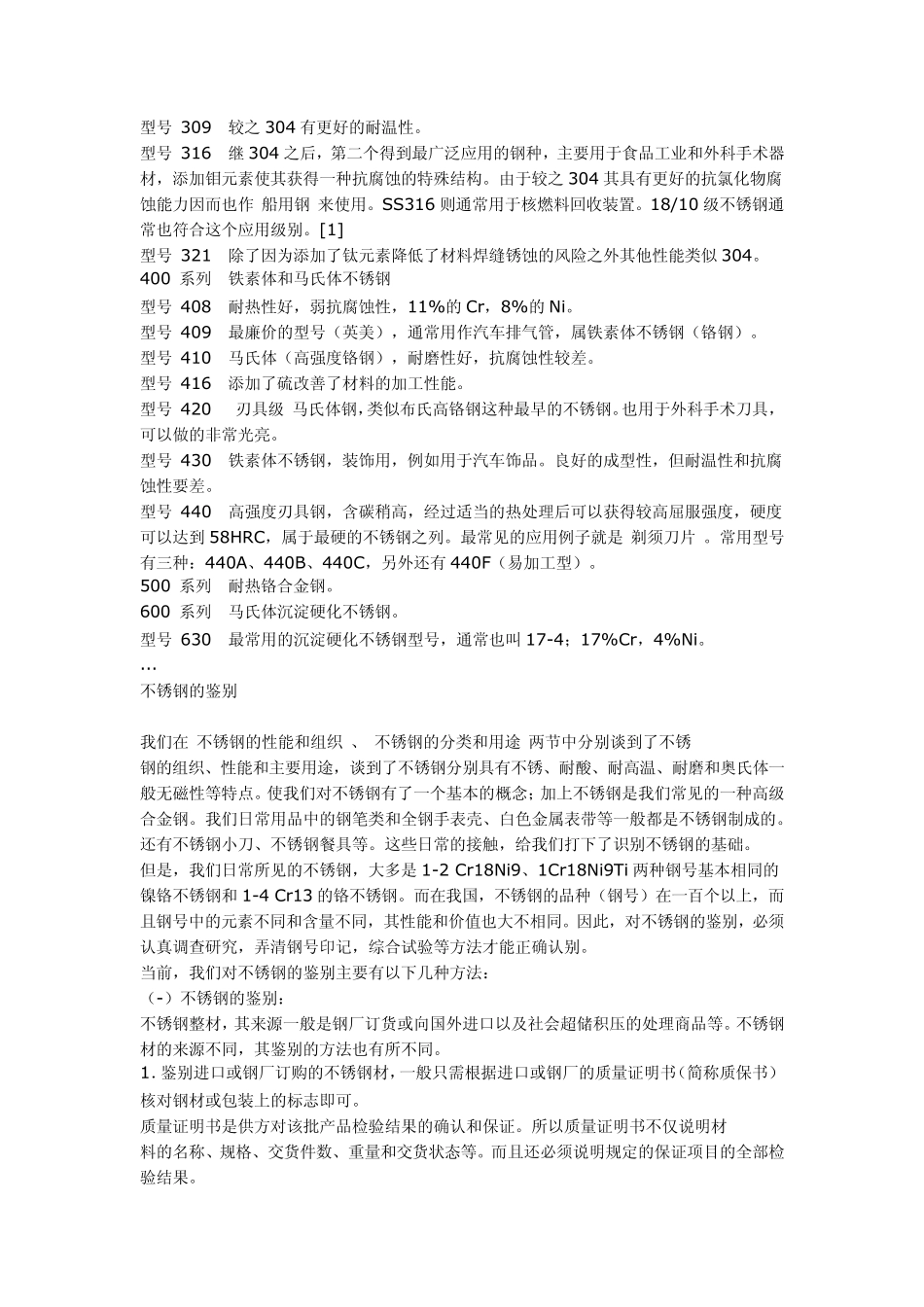

不锈钢通常按基体组织分为： ① 铁素体不锈钢。含铬 12％～30％。其耐蚀性、韧性和可焊性随含铬量的增加而提高 ， 耐氯化物应力腐蚀性能优于其他种类不锈钢。 ② 奥氏体不锈钢。含铬大于 18％，还含有 8％左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。 ③ 奥氏体 - 铁素体双相不锈钢。兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。 ④ 马氏体不锈钢。强度高，但塑性和可焊性较差。 不锈钢有两种分类法：一种是按合金元素的特点，划分为铬不锈钢和铬镍不锈钢；另一种是按在正火状态下钢的组织状态，划分为马氏体不锈钢、铁素体不锈钢、奥氏体不锈钢、双相不锈钢。 1、马氏体不锈钢 典型的马氏体不锈钢有 1Cr13-4Cr13 和 9Cr18 等 1Cr13 钢加工工艺性能良好。可不经预热进行深冲、弯曲、卷边及焊接。2Crl3 冷变形前不要求预热，但焊接前需预热，1Crl3、2Cr13 主要用来制作耐蚀结构件如汽轮机叶片等，而3Cr13、4Cr13 主要用来制作医疗器械外科手术刀及耐磨零件；9Crl8 可做耐蚀轴承及刀具。 2、铁素体不锈钢 铁素不锈钢的含 Cr 量一般为13％-30％合碳量低于 0.25%。有时还加入其它合金元素。金相组织主要是铁素体，加热及冷却过程中没有 α<=>γ 转变，不能用热处理进行强化。抗氧化性强。同时，它还具有良好的热加工性及一定的冷加工性。铁素体不锈钢主要用来制作要求有较高的耐蚀性而强度要求较低的构件，广泛用于制造生产硝酸、氮肥等设备和化工使用的管道等。 典型的铁素体不锈钢有 Crl7 型、Cr25 型和 Cr28 型。 3，奥氏体不锈钢 奥氏体不锈钢是克服马氏作不锈钢耐蚀性不足和脆性过大而发展起来的。基本成分为Crl8％、Ni8％简称 18－8 钢。其特点是合碳量低于 0.1％，利用 Cr、Ni 配合获得单相奥氏体组织。 奥氏作不锈钢一般用于制造生产硝酸、硫酸等化工设备构件、冷冻工业低温设备构件及经形变强化后可用作不锈钢弹簧和钟表发条等。 4、奥氏体-铁素体双相不锈钢 在奥氏不锈钢的基础上，适当增加 Cr含量并减少 Ni含量，并与回溶化处理相配合，可获得具有奥氏体和铁素体的双相组织（含 40-60％δ -铁素体）的不锈钢，典型钢号有 0Cr21Ni5Ti、1Cr21Ni5Ti、OCr21Ni6Mo2Ti等。双相不锈钢有较好的焊接性，焊后不需热处理，而且其晶间腐蚀、应力腐蚀倾向性也较小。但由于含 Cr量高，易形成 σ 相，使用时应加以注意。 301 和 304 不锈钢的区别 • 为什么不锈...
