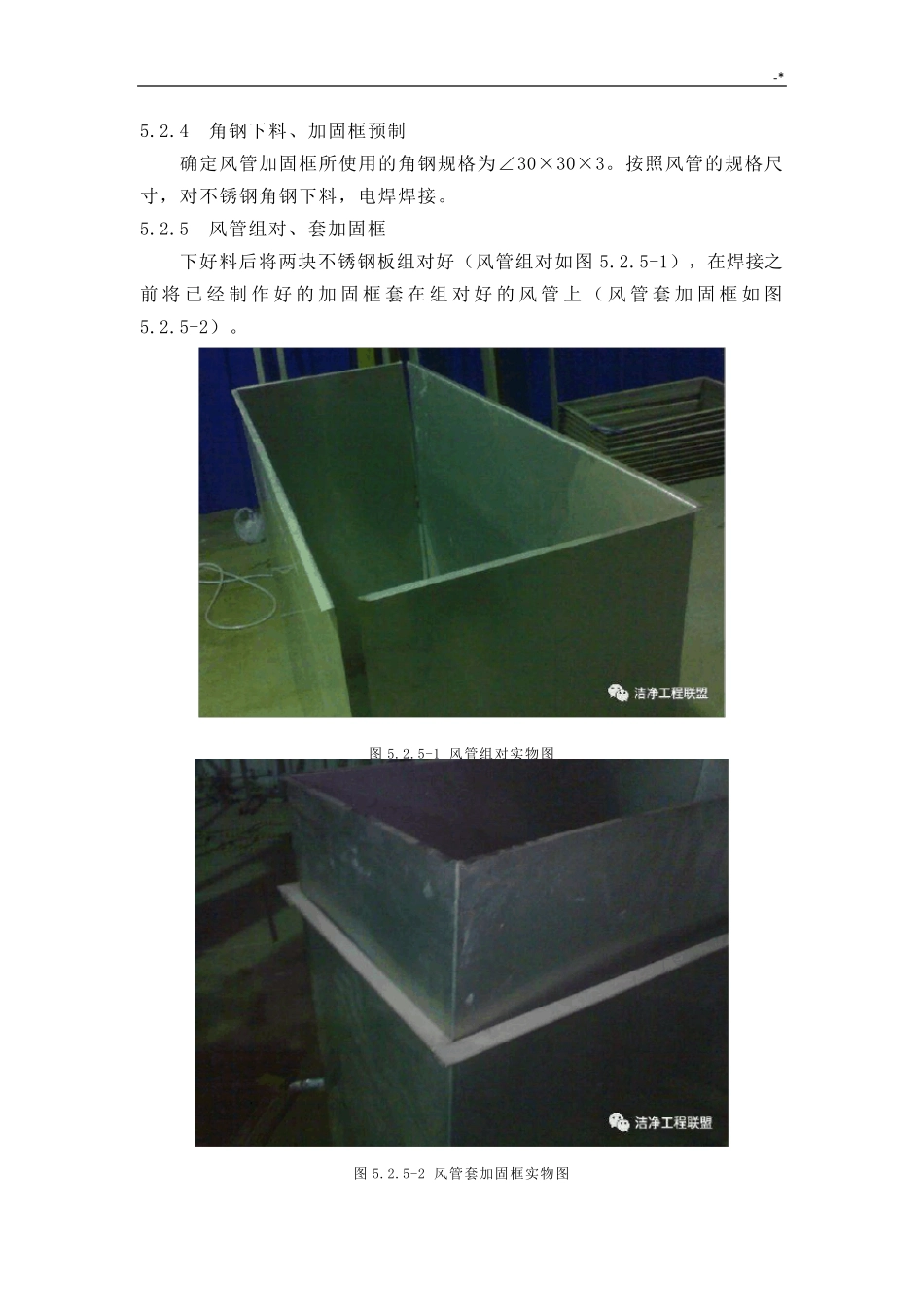

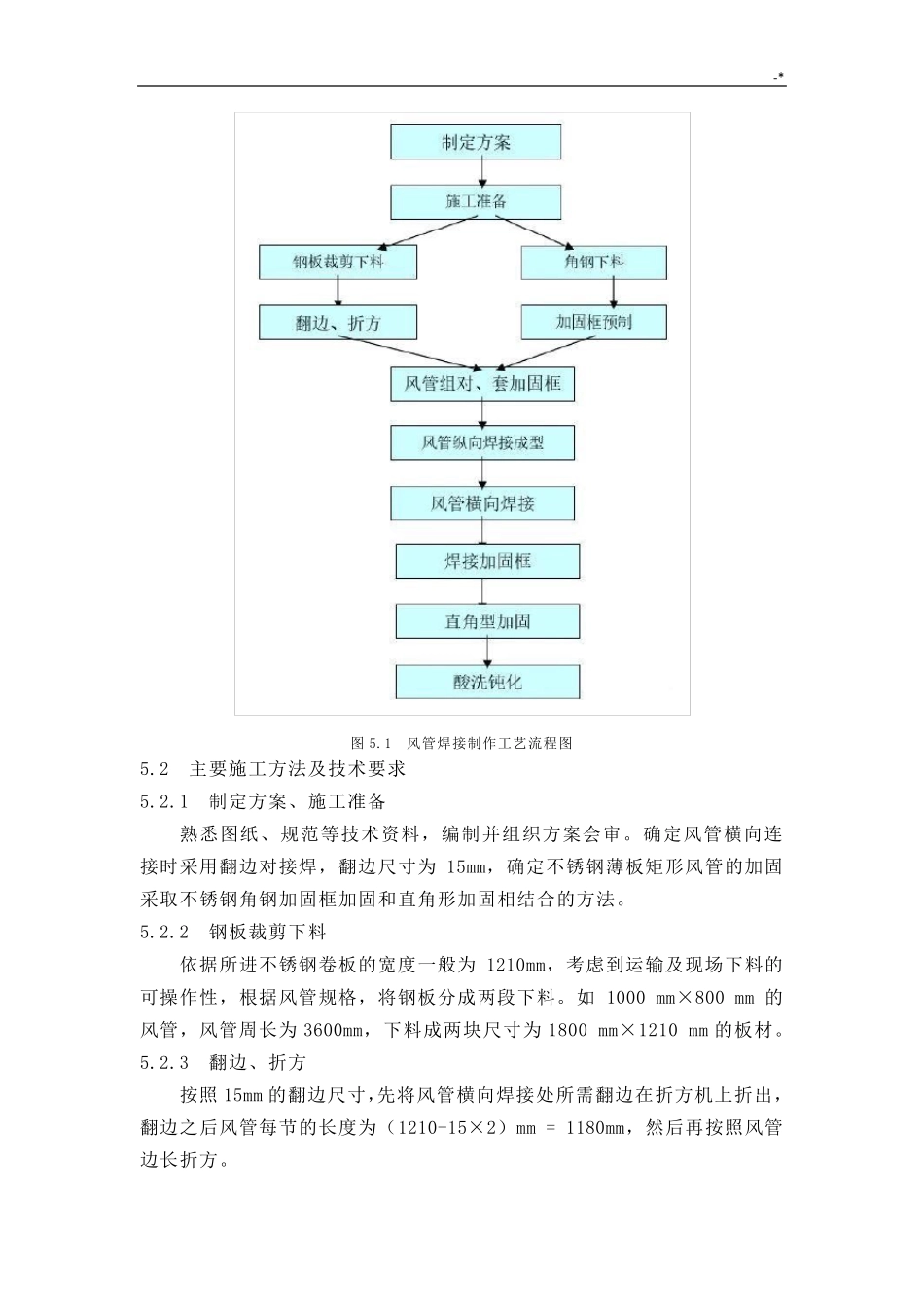

-* 不锈钢风管施工工艺 1 前言 近年来，不锈钢风管的使用已越来越普遍，对于不锈钢风管的焊接工艺，以前并没有相应的规范或工艺方法来指导施工，为此我们根据以往的施工经验，总结出了一套不锈钢风管的制作方法来满足施工中的需要，提高施工质量、解决施工中的疑难问题，在保证使用功能的前提下满足观感质量要求。目前我们已按此工法在项目上实施，取得了良好的效果。 2 特点 2.1 风管焊接成型质量好、变形小、观感好。 2.2 风管的加固形式新颖，节约成本。 3 适用范围 适用于厚度为1.0mm 及以上的不锈钢薄板风管焊接制作施工。 4 工艺原理 在镀锌钢板风管制作标准的基础上，采用氩弧焊，对1.0mm 厚的不锈钢薄板矩形风管进行焊接制作，不仅在横向连接处采用氩弧焊焊接，并在风管纵向拼接时也采用氩弧焊焊接，即所有的风管接缝处均以氩弧焊焊接。不锈钢薄板矩形风管的加固采取不锈钢角钢加固框加固和直角形加固相结合的方法，以保证其符合风管的刚度等级要求。 5 工艺流程及操作要点 5.1 施工流程 风管制作流程见图 5.1。 -* 图5.1 风管焊接制作工艺流程图 5.2 主要施工方法及技术要求 5.2.1 制定方案、施工准备 熟悉图纸、规范等技术资料，编制并组织方案会审。确定风管横向连接时采用翻边对接焊，翻边尺寸为15mm，确定不锈钢薄板矩形风管的加固采取不锈钢角钢加固框加固和直角形加固相结合的方法。 5.2.2 钢板裁剪下料 依据所进不锈钢卷板的宽度一般为1210mm，考虑到运输及现场下料的可操作性，根据风管规格，将钢板分成两段下料。如1000 mm×800 mm 的风管，风管周长为3600mm，下料成两块尺寸为1800 mm×1210 mm 的板材。 5.2.3 翻边、折方 按照 15mm 的翻边尺寸，先将风管横向焊接处所需翻边在折方机上折出，翻边之后风管每节的长度为（1210-15×2）mm = 1180mm，然后再按照风管边长折方。 -* 5.2.4 角钢下料、加固框预制 确定风管加固框所使用的角钢规格为∠30×30×3。按照风管的规格尺寸，对不锈钢角钢下料，电焊焊接。 5.2.5 风管组对、套加固框 下好料后将两块不锈钢板组对好（风管组对如图 5.2.5-1），在焊接之前 将 已 经 制作 好 的加固框套 在 组 对 好 的风管上 （ 风管套 加固框如 图5.2.5-2）。 图 5.2.5-1 风管组对实物图 图 5.2.5-2 风管套加固框实物图 -* 5.2.6 风管纵向焊接成型 将组对好的风管用夹具固定好，进行风管的纵向焊接。风管纵向...
