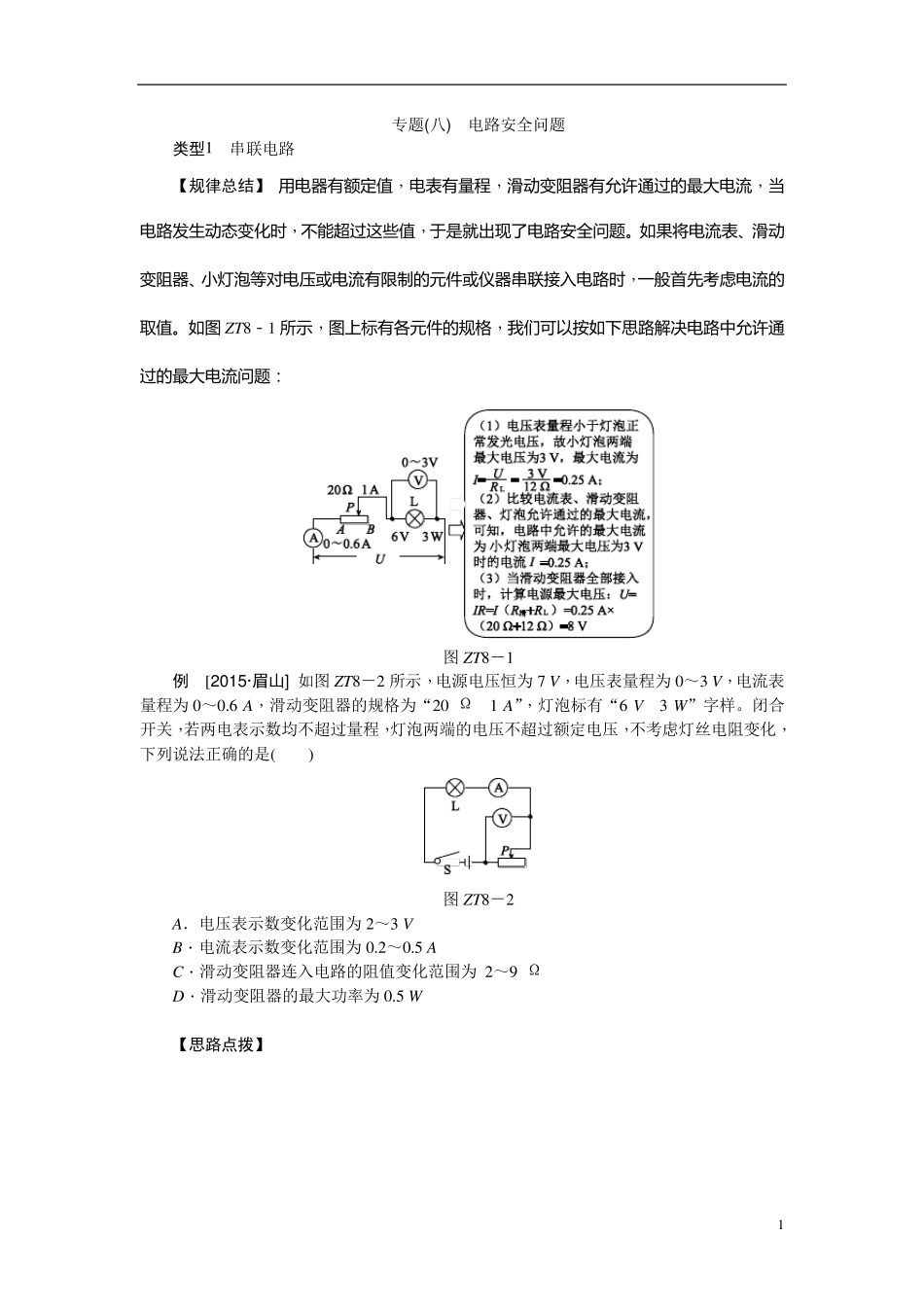

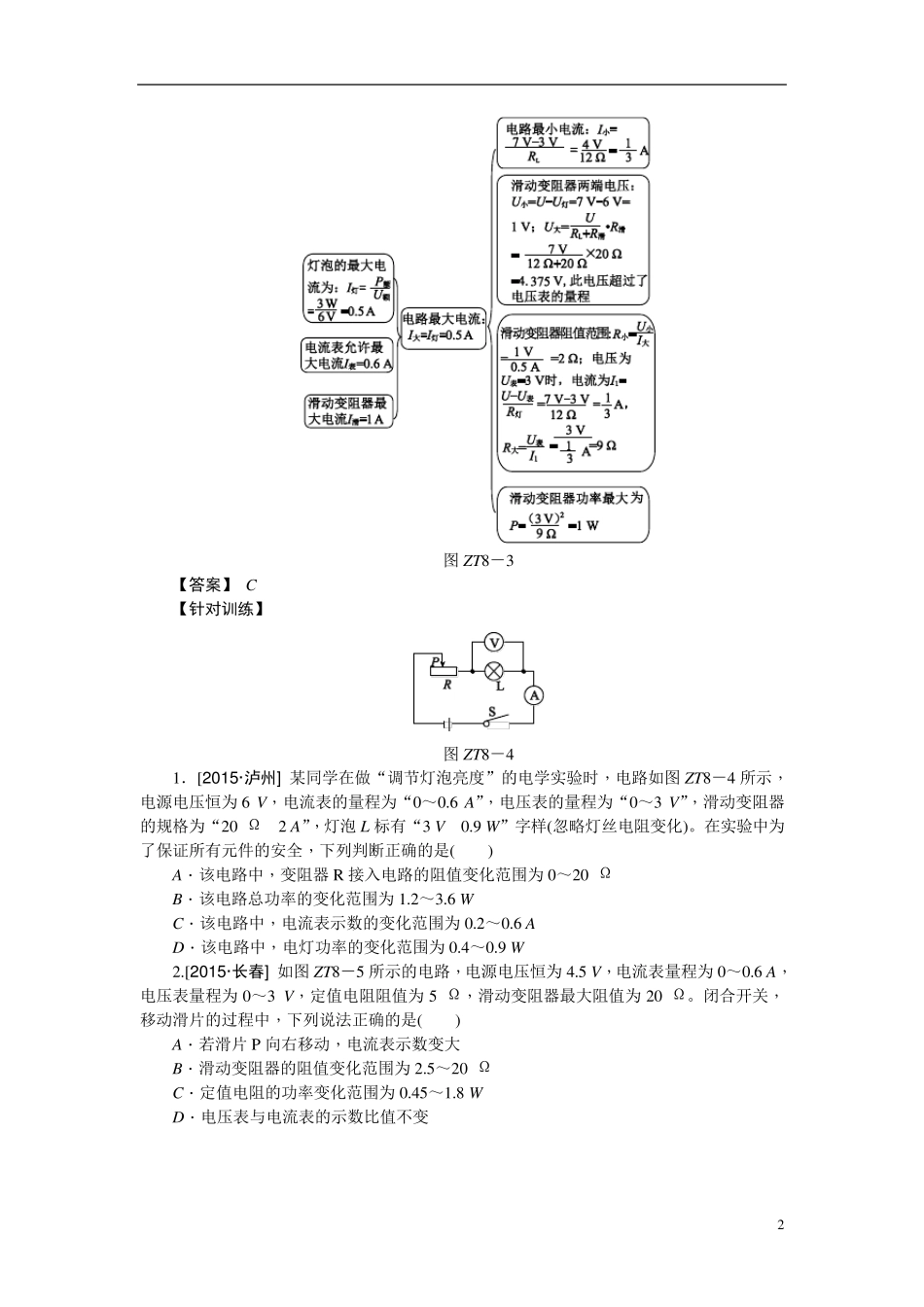

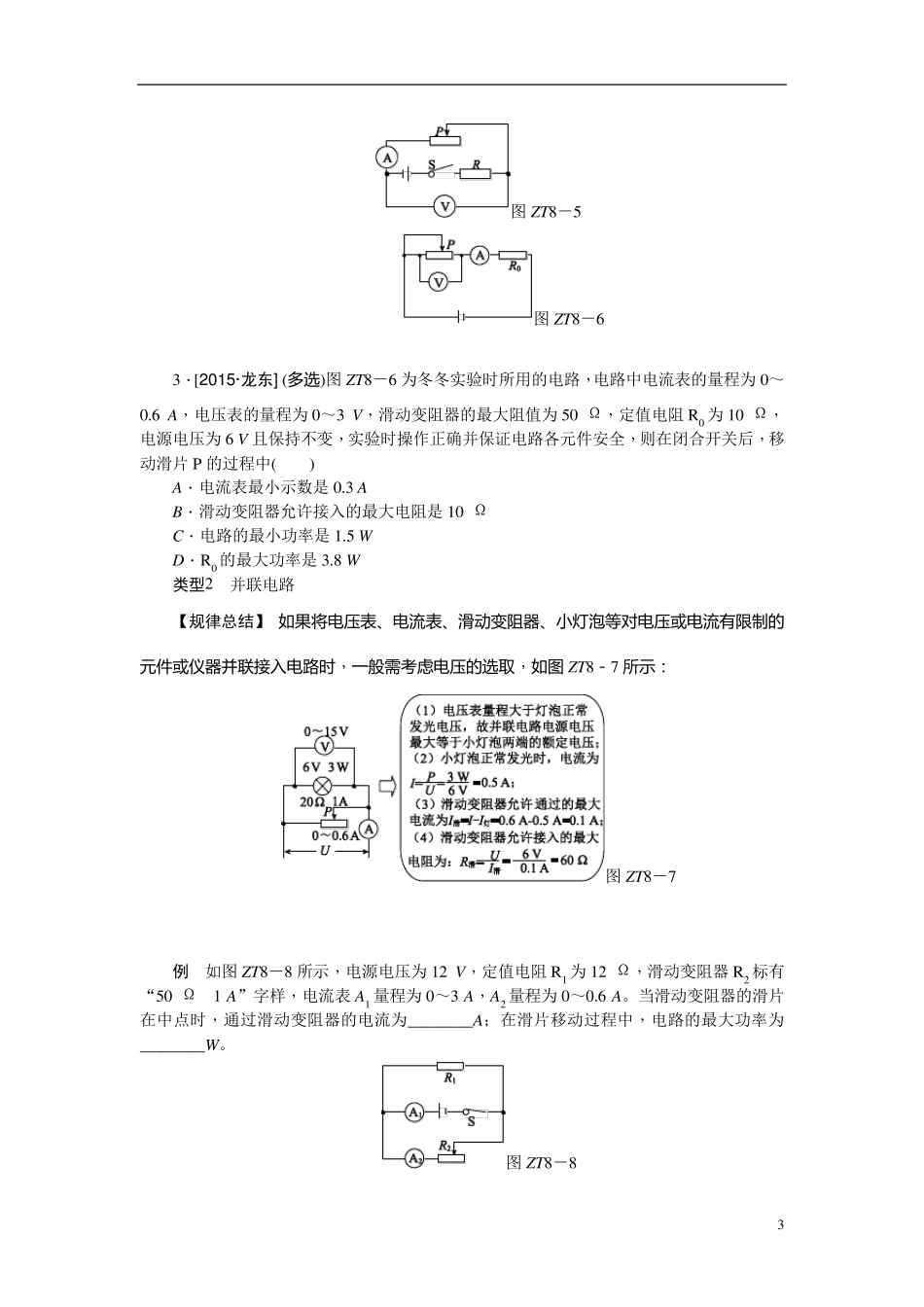

1 专题(八) 电路安全问题 类型1 串联电路 【规律总结】 用 电 器 有 额 定 值 ， 电 表 有 量 程 ， 滑 动 变 阻 器 有 允 许 通 过 的 最 大 电 流 ， 当电 路 发 生 动 态 变 化 时 ， 不 能 超 过 这 些 值 ， 于 是 就 出 现 了 电 路 安 全 问 题 。 如 果 将 电 流 表 、滑 动变 阻 器 、小灯泡等对电 压或电 流 有 限制的 元件或仪器 串联接入电 路 时 ， 一般首先考虑电 流 的取值 。 如 图 ZT8－1 所示， 图上标有 各元件的 规格， 我们可以按如 下思路 解决电 路 中允 许 通过 的 最 大 电 流 问 题 ： 图ZT8－1 例 [2015·眉山] 如图ZT8－2 所示， 电源电压恒为7 V， 电压表量程为0～3 V， 电流表量程为0～0.6 A， 滑动变阻器的规格为“20 Ω 1 A”， 灯泡标有“6 V 3 W”字样。闭合开关， 若两电表示数均不超过量程， 灯泡两端的电压不超过额定电压， 不考虑灯丝电阻变化，下列说法正确的是( ) 图ZT8－2 A．电压表示数变化范围为2～3 V B． 电流表示数变化范围为0.2～0.5 A C． 滑动变阻器连入电路的阻值变化范围为 2～9 Ω D． 滑动变阻器的最大功率为0.5 W 【思路点拨】 2 图ZT8－3 【答案】 C 【针对训练】 图ZT8－4 1．[2015·泸州] 某同学在做“调节灯泡亮度”的电学实验时， 电路如图ZT8－4 所示，电源电压恒为6 V， 电流表的量程为“0～0.6 A”， 电压表的量程为“0～3 V”， 滑动变阻器的规格为“20 Ω 2 A”， 灯泡L 标有“3 V 0.9 W”字样(忽略灯丝电阻变化)。在实验中为了保证所有元件的安全， 下列判断正确的是( ) A． 该电路中， 变阻器R 接入电路的阻值变化范围为0～20 Ω B． 该电路总功率的变化范围为1.2～3.6 W C． 该电路中， 电流表示数的变化范围为0.2～0.6 A D． 该电路中， 电灯功率的变化范围为0.4～0.9 W 2.[2015·长春] 如图ZT8－5 所示的电路， 电源电压恒为4.5 V， 电流表量程为0～0.6 A，电压表量程为0～3 V， 定值电阻阻值为5 Ω， 滑动变阻器最大阻值为20 Ω。闭合开关，移动滑片的过程中， 下列说法正确的是( ) A． 若滑片 P 向右移动， 电流表示数变大 B． 滑动变阻器的阻值变化范围为2.5～20 Ω C． 定值电阻的功率变化范围为0.45～1.8 W D． 电压表与电流表的示数...
