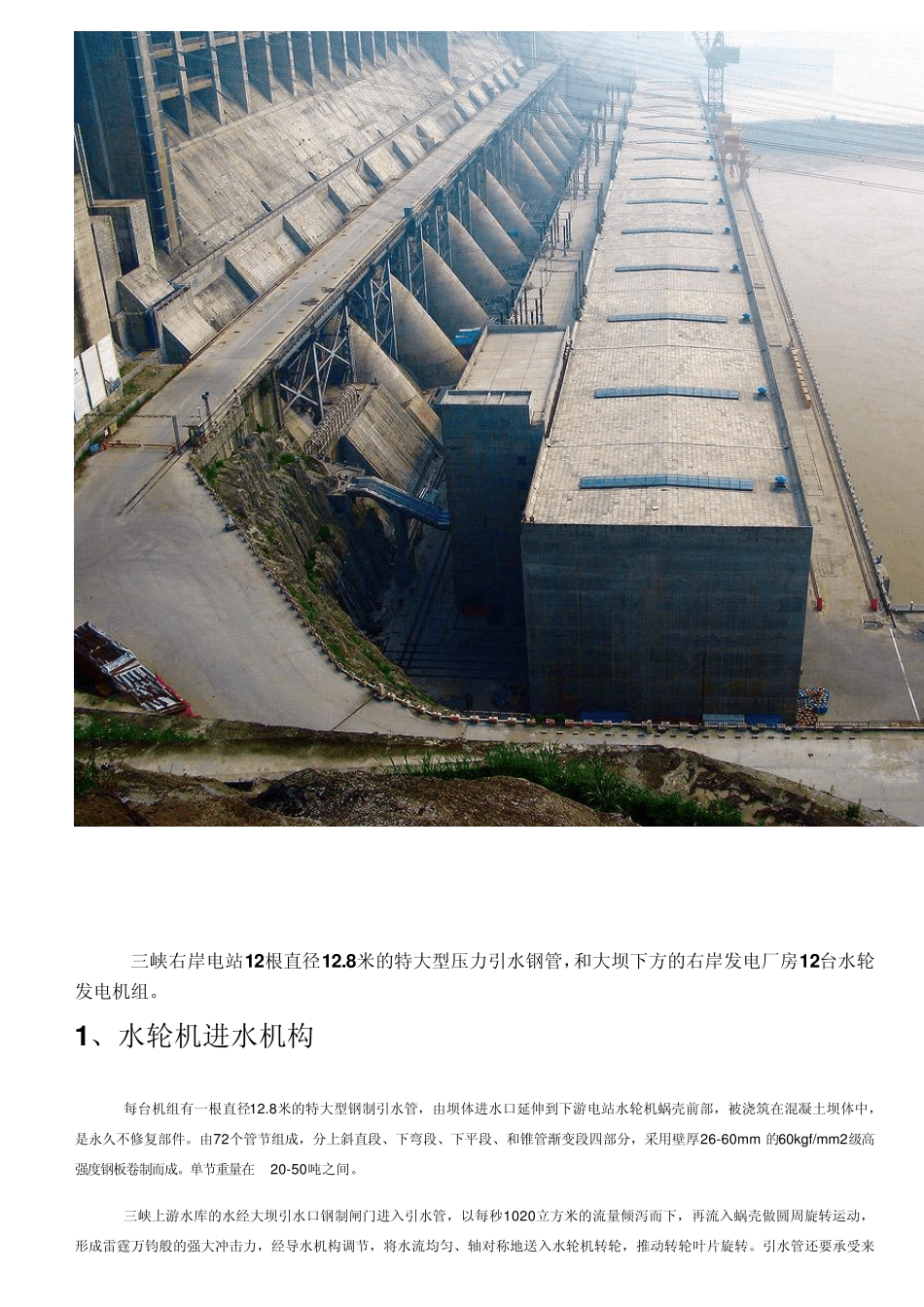

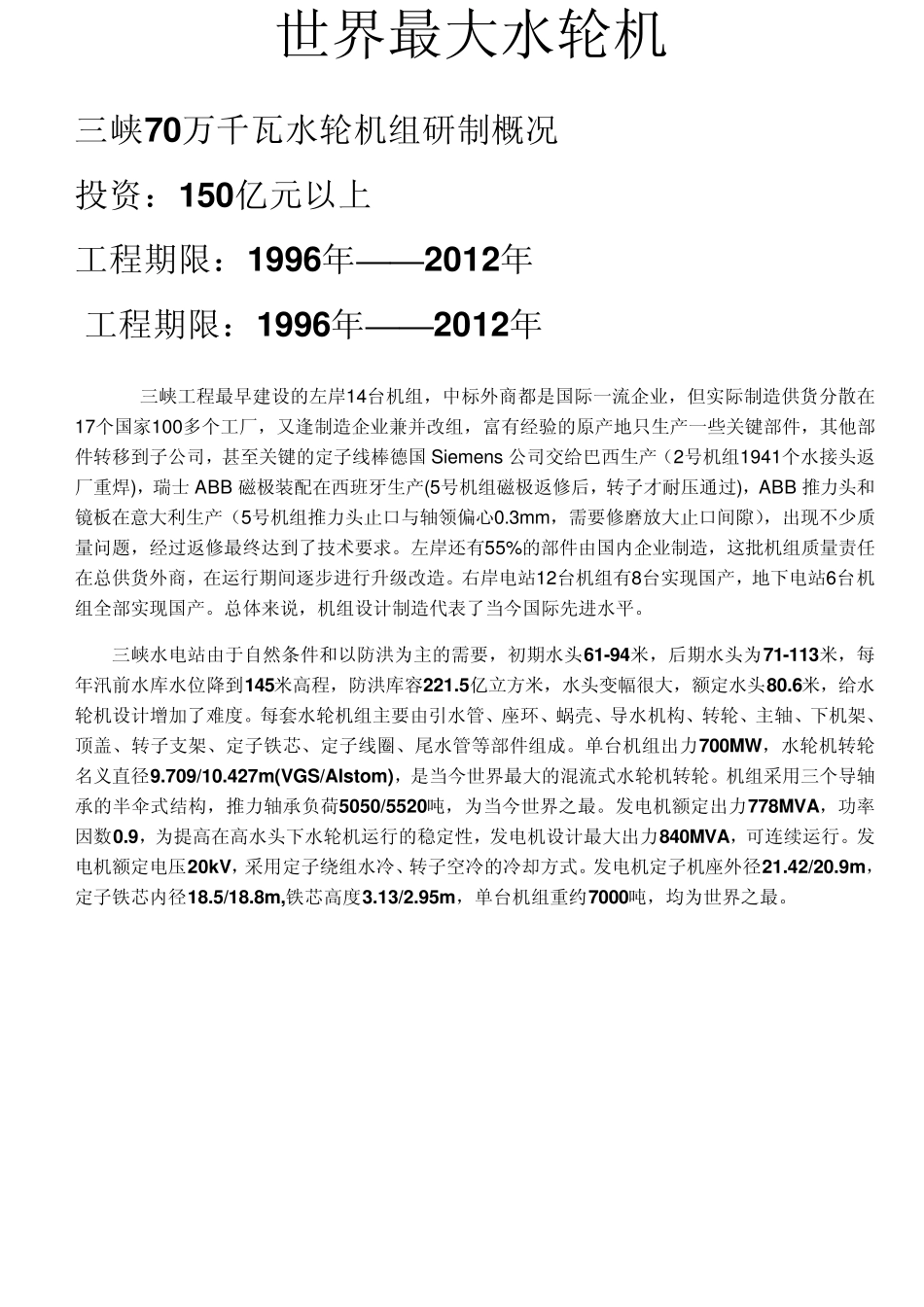

世界最大水轮机 三峡70万千瓦水轮机组研制概况 投资：150亿元以上 工程期限：1996年——2012年 工程期限：1996年——2012年 三峡工程最早建设的左岸14台机组，中标外商都是国际一流企业，但实际制造供货分散在17个国家100多个工厂，又逢制造企业兼并改组，富有经验的原产地只生产一些关键部件，其他部件转移到子公司，甚至关键的定子线棒德国 Siemens 公司交给巴西生产（2号机组1941个水接头返厂重焊)，瑞士 ABB 磁极装配在西班牙生产(5号机组磁极返修后，转子才耐压通过)，ABB 推力头和镜板在意大利生产（5号机组推力头止口与轴领偏心0.3mm，需要修磨放大止口间隙），出现不少质量问题，经过返修最终达到了技术要求。左岸还有55%的部件由国内企业制造，这批机组质量责任在总供货外商，在运行期间逐步进行升级改造。右岸电站12台机组有8台实现国产，地下电站6台机组全部实现国产。总体来说，机组设计制造代表了当今国际先进水平。 三峡水电站由于自然条件和以防洪为主的需要，初期水头61-94米，后期水头为71-113米，每年汛前水库水位降到145米高程，防洪库容221.5亿立方米，水头变幅很大，额定水头80.6米，给水轮机设计增加了难度。每套水轮机组主要由引水管、座环、蜗壳、导水机构、转轮、主轴、下机架、顶盖、转子支架、定子铁芯、定子线圈、尾水管等部件组成。单台机组出力700MW，水轮机转轮名义直径9.709/10.427m(VGS/Alstom)，是当今世界最大的混流式水轮机转轮。机组采用三个导轴承的半伞式结构，推力轴承负荷5050/5520吨，为当今世界之最。发电机额定出力778MVA，功率因数0.9，为提高在高水头下水轮机运行的稳定性，发电机设计最大出力840MVA，可连续运行。发电机额定电压20kV，采用定子绕组水冷、转子空冷的冷却方式。发电机定子机座外径21.42/20.9m，定子铁芯内径18.5/18.8m,铁芯高度3.13/2.95m，单台机组重约7000吨，均为世界之最。 三峡右岸电站1 2 根直径1 2 .8 米的特大型压力引水钢管，和大坝下方的右岸发电厂房1 2 台水轮发电机组。 1 、水轮机进水机构 每台机组有一根直径12.8米的特大型钢制引水管，由坝体进水口延伸到下游电站水轮机蜗壳前部，被浇筑在混凝土坝体中，是永久不修复部件。由72个管节组成，分上斜直段、下弯段、下平段、和锥管渐变段四部分，采用壁厚26-60m m 的60kgf/m m 2级高强度钢板卷制而成。单节重量在20-50吨之间。 三峡上游水库的水经大坝引水口钢制闸门进入引水管，以每秒1020...
