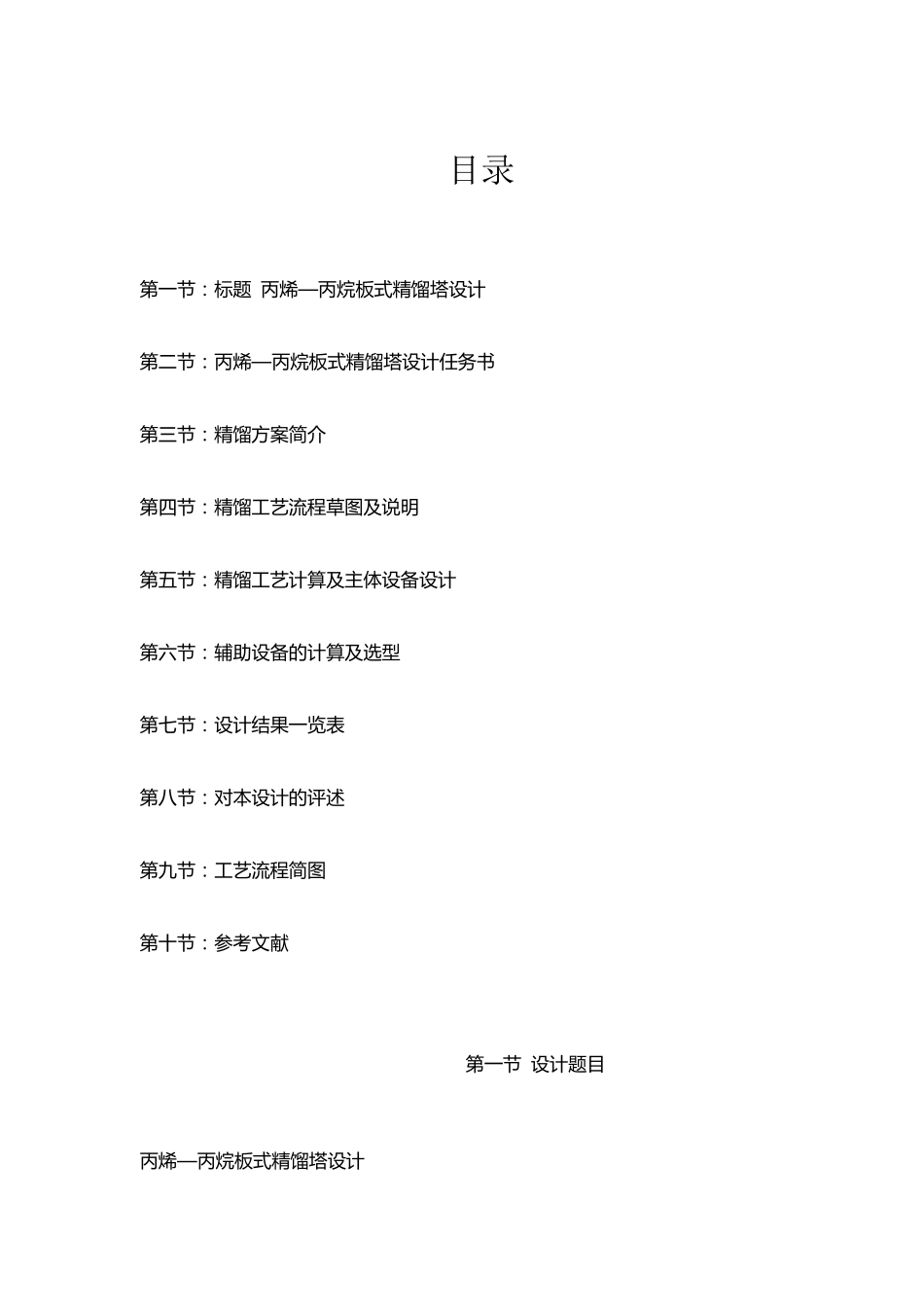

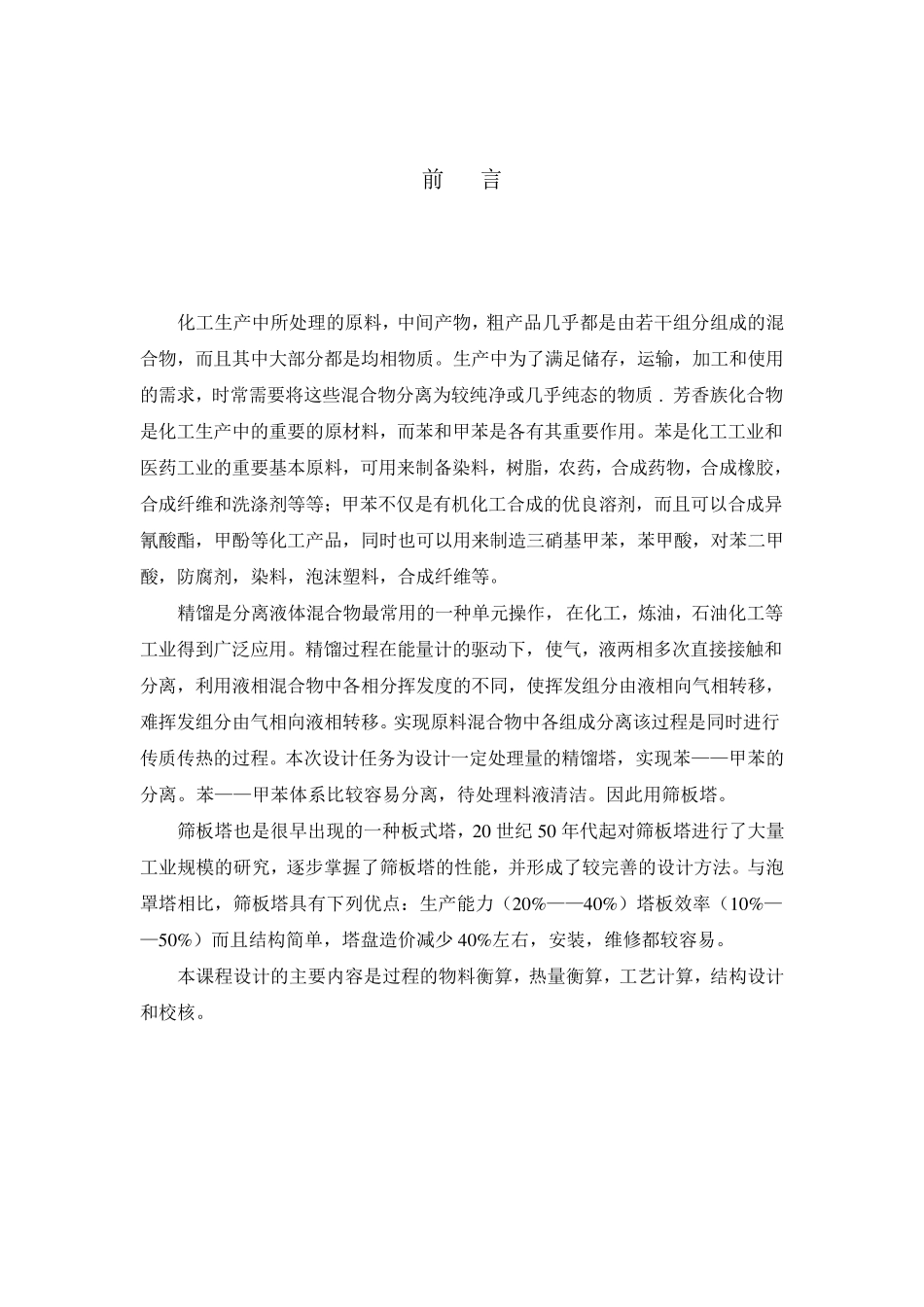

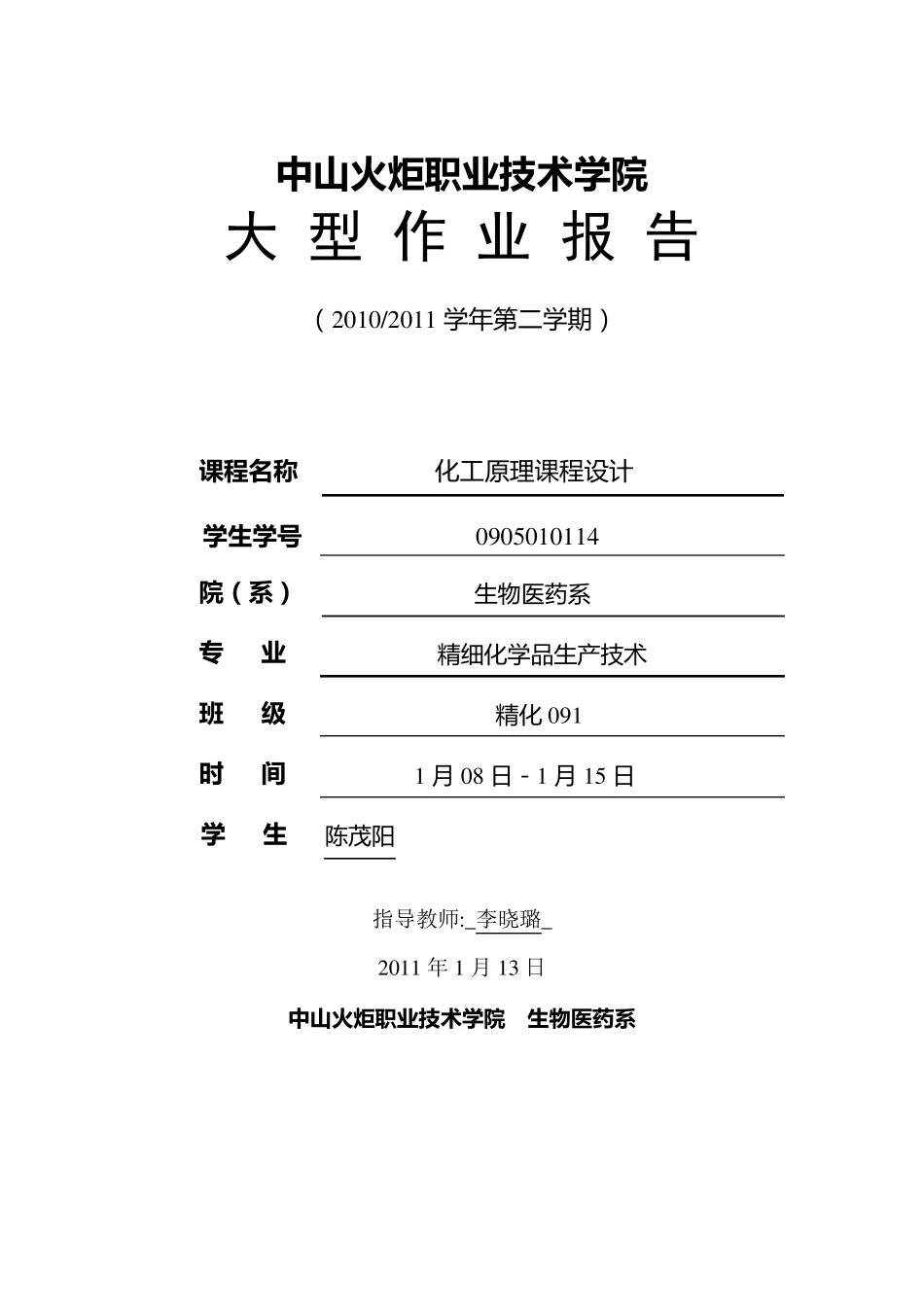

中 山 火 炬 职 业 技 术 学 院 大 型 作 业 报 告 ( 2010/2011 学 年 第 二学 期) 课 程 名 称 化工原理课程设计 学 生 学 号 0905010114 院 ( 系 ) 生物医药系 专 业 精细化学 品生产技术 班 级 精化 091 时 间 1 月 08 日-1 月 15 日 学 生 陈茂阳 指导教师:_ 李晓璐_ 2011 年 1 月 13 日 中 山 火 炬 职 业 技 术 学 院 生 物医药系 前 言 化工生产中所处理的原料,中间产物,粗产品几乎都是由若干组分组成的混合物,而且其中大部分都是均相物质。生产中为了满足储存,运输,加工和使用的需求,时常需要将这些混合物分离为较纯净或几乎纯态的物质 . 芳香族化合物是化工生产中的重要的原材料,而苯和甲苯是各有其重要作用。苯是化工工业和医药工业的重要基本原料,可用来制备染料,树脂,农药,合成药物,合成橡胶,合成纤维和洗涤剂等等;甲苯不仅是有机化工合成的优良溶剂,而且可以合成异氰酸酯,甲酚等化工产品,同时也可以用来制造三硝基甲苯,苯甲酸,对苯二甲酸,防腐剂,染料,泡沫塑料,合成纤维等。 精馏是分离液体混合物最常用的一种单元操作,在化工,炼油,石油化工等工业得到广泛应用。精馏过程在能量计的驱动下,使气,液两相多次直接接触和分离,利用液相混合物中各相分挥发度的不同,使挥发组分由液相向气相转移,难挥发组分由气相向液相转移。实现原料混合物中各组成分离该过程是同时进行传质传热的过程。本次设计任务为设计一定处理量的精馏塔,实现苯——甲苯的分离。苯——甲苯体系比较容易分离,待处理料液清洁。因此用筛板塔。 筛板塔也是很早出现的一种板式塔,2 0 世纪 5 0 年代起对筛板塔进行了大量工业规模的研究,逐步掌握了筛板塔的性能,并形成了较完善的设计方法。与泡罩塔相比,筛板塔具有下列优点:生产能力(2 0 %——4 0 %)塔板效率(1 0 %——5 0 %)而且结构简单,塔盘造价减少 4 0 %左右,安装,维修都较容易。 本课程设计的主要内容是过程的物料衡算,热量衡算,工艺计算,结构设计和校核。 目录 第 一节 : 标 题 丙 烯 —丙 烷板式精馏塔设计 第 二节 : 丙 烯 —丙 烷板式精馏塔设计任务书 第 三节 : 精馏方案简介 第 四节 : 精馏工艺流程草图及说明 第 五节 : 精馏工艺计算及主体设备设计 第 六节 : 辅助设备的计算及选型 第 七节 : 设计...
