丙烯—丙烷板式精馏塔设计1

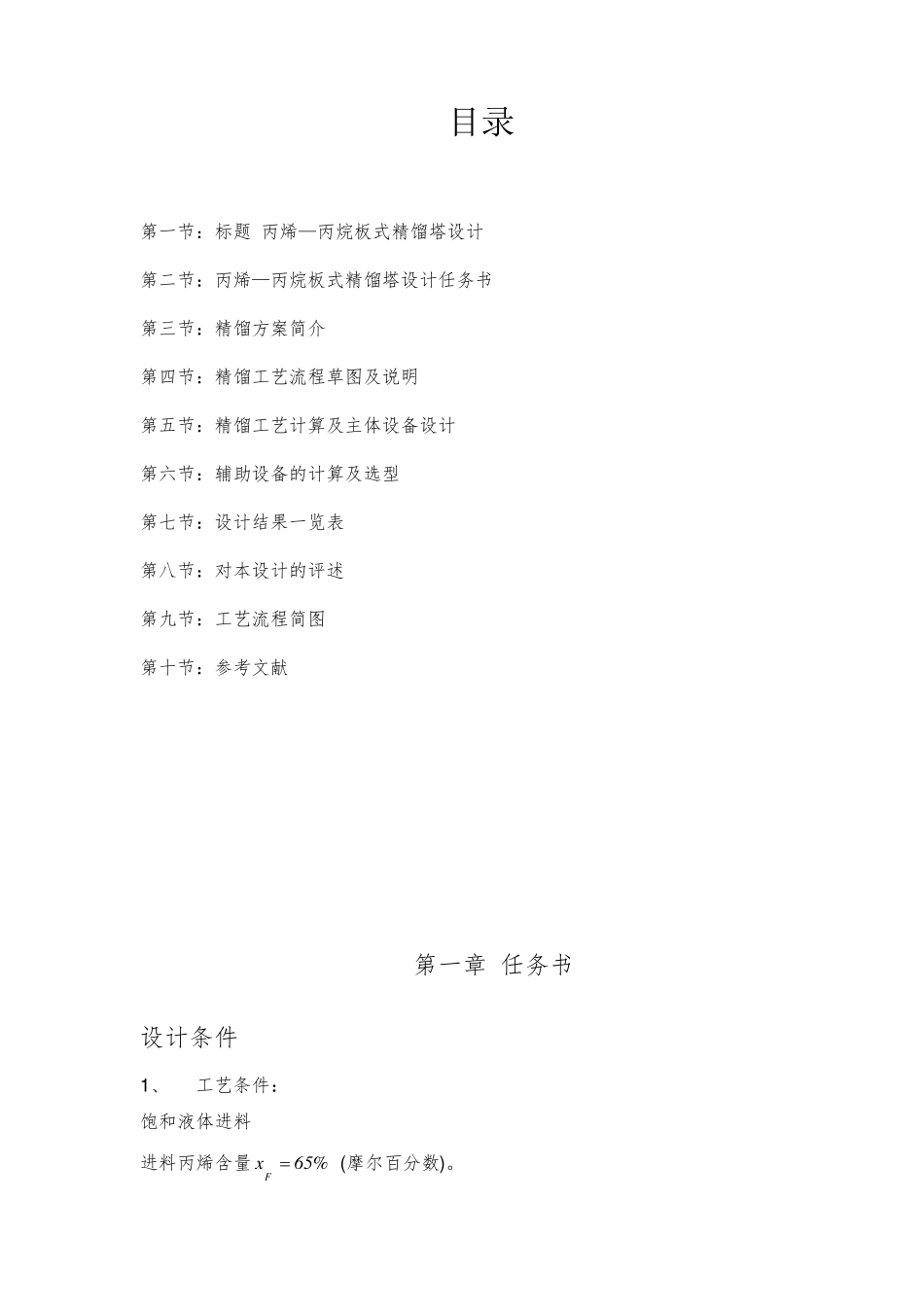

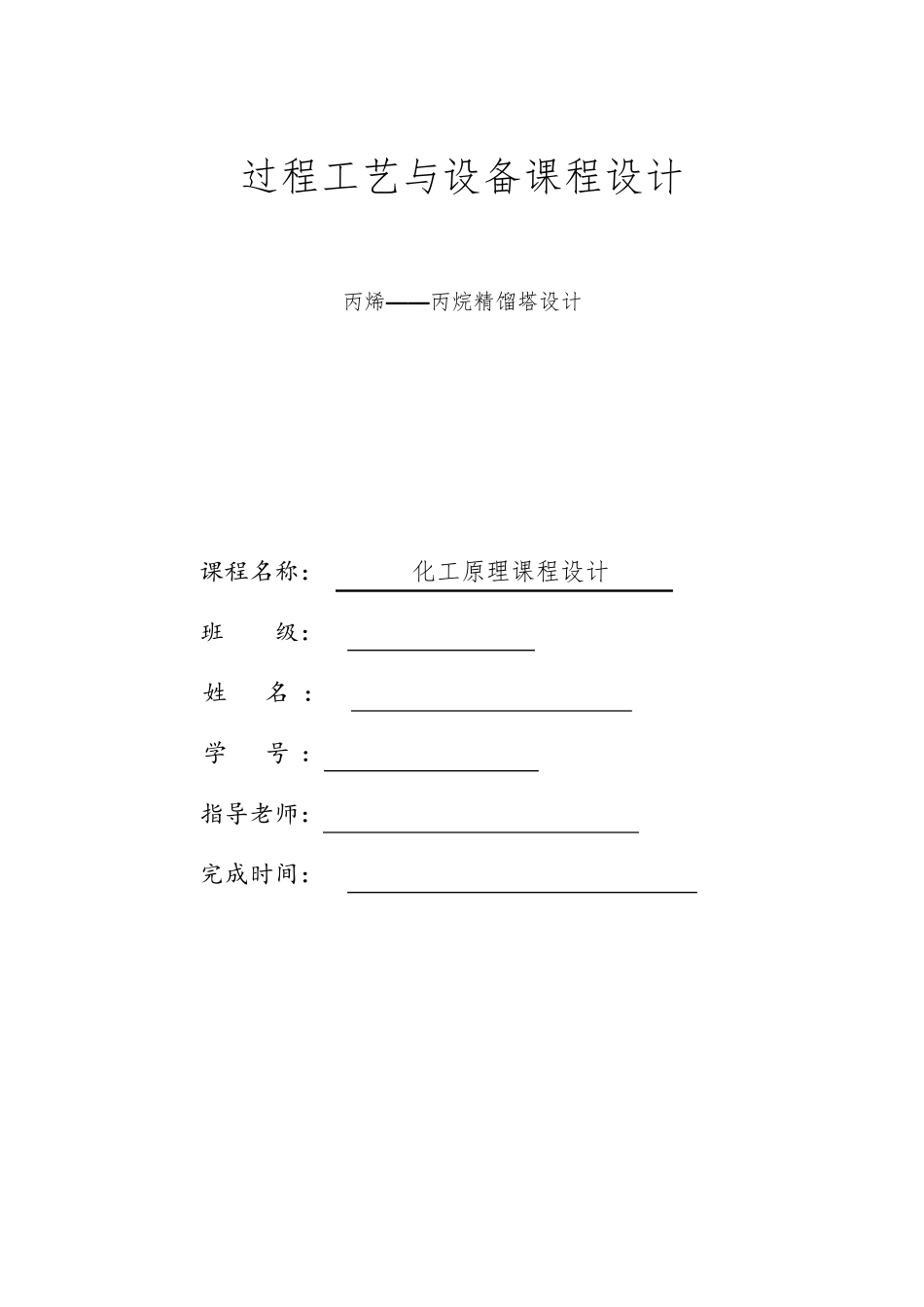

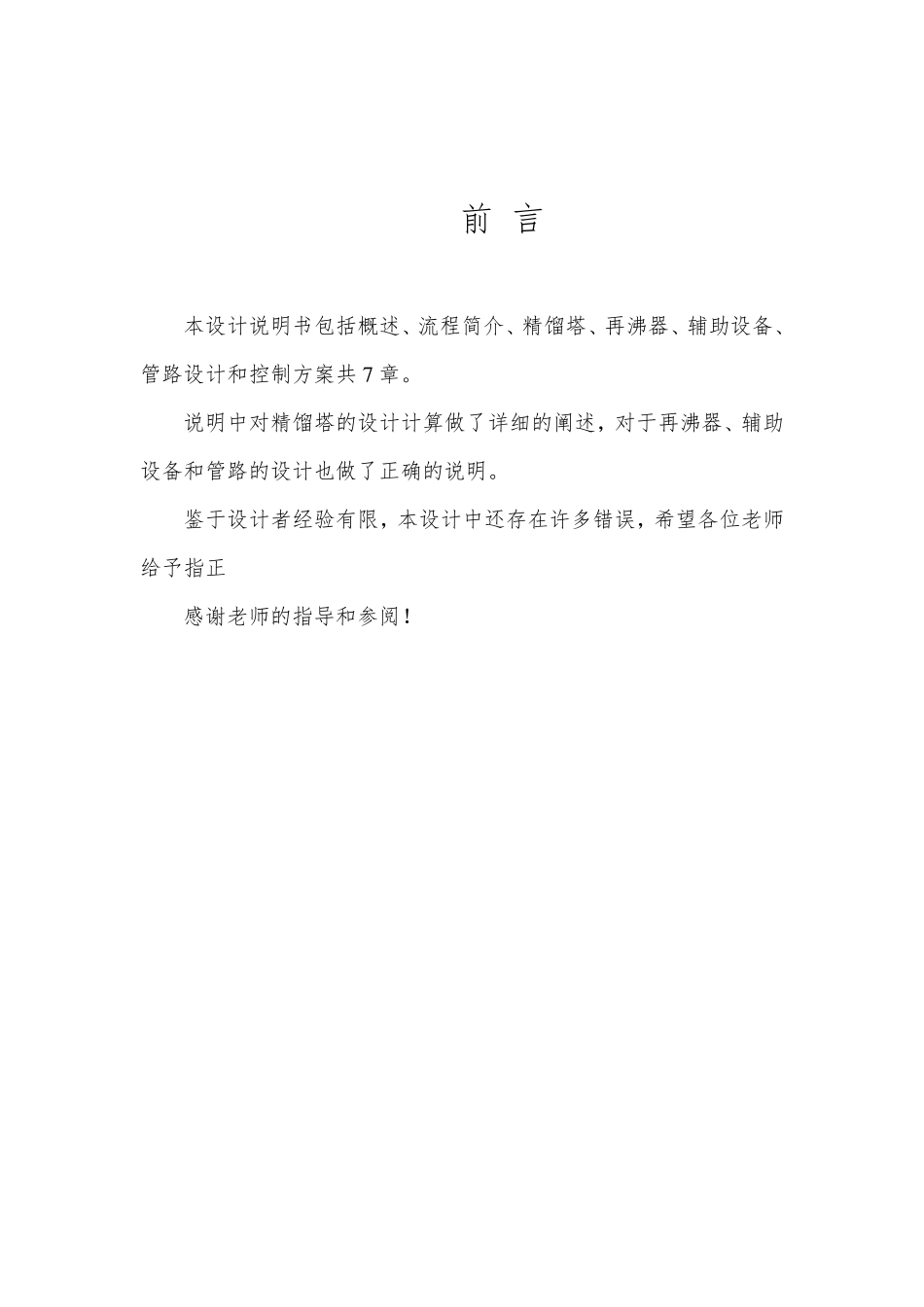

过程工艺与设备课程设计 丙烯——丙烷精馏塔设计 课程名称： 化工原理课程设计 班 级： 姓 名 ： 学 号 ： 指导老师： 完成时间： 前 言 本设计说明书包括概述、流程简介、精馏塔、再沸器、辅助设备、管路设计和控制方案共 7 章。 说明中对精馏塔的设计计算做了详细的阐述，对于再沸器、辅助设备和管路的设计也做了正确的说明。 鉴于设计者经验有限，本设计中还存在许多错误，希望各位老师给予指正 感谢老师的指导和参阅！ 目录 第一节：标题 丙烯—丙烷板式精馏塔设计 第二节：丙烯—丙烷板式精馏塔设计任务书 第三节：精馏方案简介 第四节：精馏工艺流程草图及说明 第五节：精馏工艺计算及主体设备设计 第六节：辅助设备的计算及选型 第七节：设计结果一览表 第八节：对本设计的评述 第九节：工艺流程简图 第十节：参考文献 第一章 任务书 设计条件 1 、 工艺条件： 饱和液体进料 进料丙烯含量%65xF  (摩尔百分数)。 塔顶丙烯含量 %98xD  釜液丙烯含量 %2xW  总板效率为0.6 2、 操作条件： 塔顶操作压力1.62MPa(表压) 加热剂及加热方法：加热剂——热水 加热方法——间壁换热 冷却剂：循环冷却水 回流比系数：R/Rmin=1.2 3、塔板形式：浮阀 4、处理量：F=50kml/h 5、安装地点：烟台 6、塔板设计位置：塔顶 安装地点：烟台。 处理量：64kmol/h 产品质量：进料 65% 塔顶产品 98% 塔底产品 <2% 1、工艺条件：丙烯—丙烷 饱和液体进料 进料丙烯含量 65% (摩尔百分数) 塔顶丙烯含量 98% 釜液丙烯含量 <2% 总板效率为0.6 2、操作条件： 塔顶操作压力1.62MPa(表压) 加热剂及加热方法： 加热剂——热水 加热方法——间壁换热 冷却剂：循环冷却水 回流比系数：1.2 1.4 1.6 3、塔板形式：浮阀 4、处理量：F=64km l/h 5、安装地点：烟台 6、塔板设计位置：塔顶 第二章 精馏过程工艺及设备概述 精馏是分离液体混合物最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用，精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分挥发度不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离，该过程是同时传热，传质的过程。为实现精馏过程，必须为该过程提供物流的贮存，输送，传热，分离，控制等的设备，仪表。 1 、精馏装置流程 原料（丙烯和...
