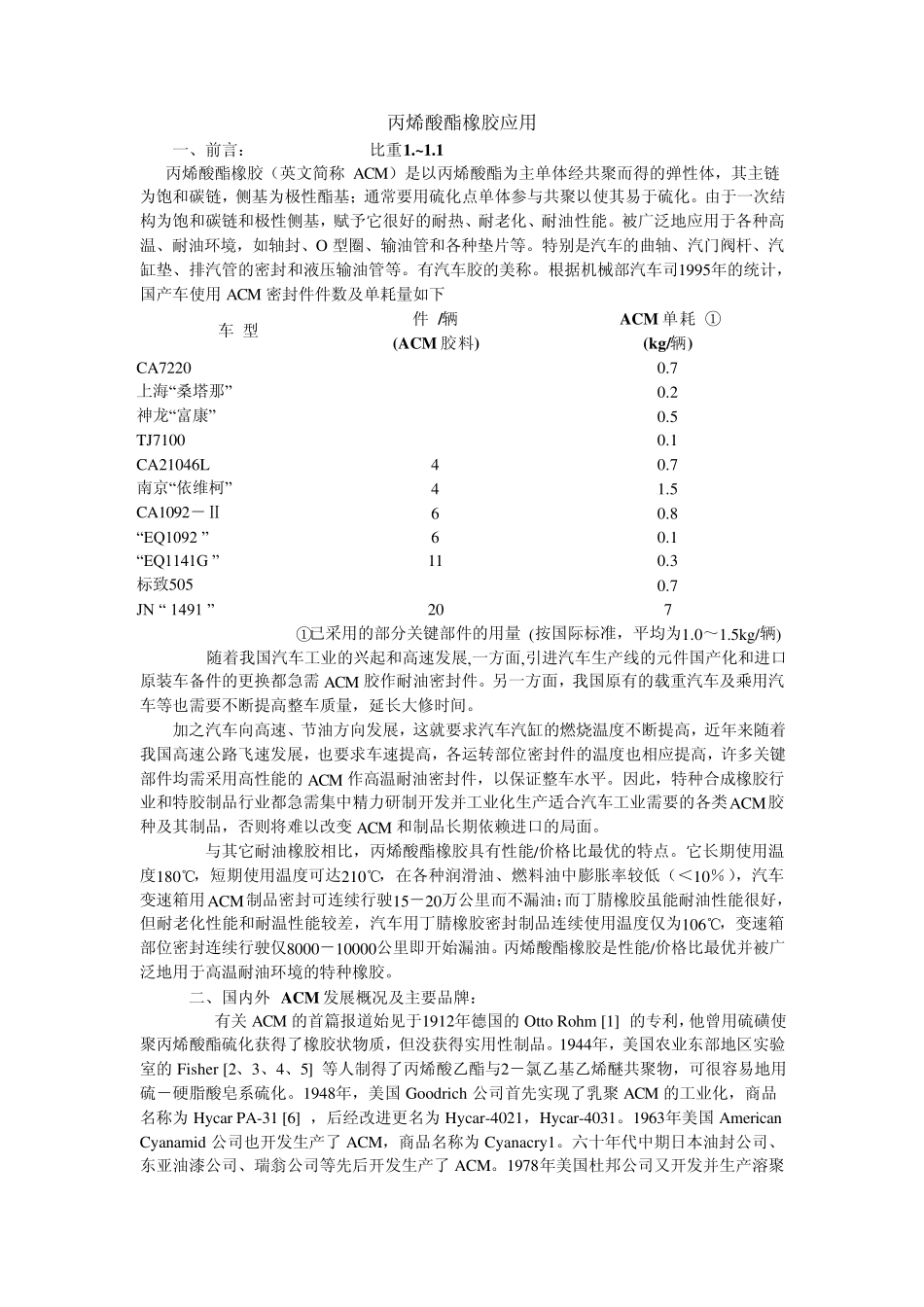

丙烯酸酯橡胶应用 一、前言: 比重1.~1.1 丙烯酸酯橡胶(英文简称 ACM)是以丙烯酸酯为主单体经共聚而得的弹性体,其主链为饱和碳链,侧基为极性酯基;通常要用硫化点单体参与共聚以使其易于硫化。由于一次结构为饱和碳链和极性侧基,赋予它很好的耐热、耐老化、耐油性能。被广泛地应用于各种高温、耐油环境,如轴封、O 型圈、输油管和各种垫片等。特别是汽车的曲轴、汽门阀杆、汽缸垫、排汽管的密封和液压输油管等。有汽车胶的美称。根据机械部汽车司1995年的统计,国产车使用 ACM 密封件件数及单耗量如下 车 型 件 /辆 (ACM 胶料) ACM 单耗 ① (kg/辆) CA7220 0.7 上海“桑塔那” 0.2 神龙“富康” 0.5 TJ7100 0.1 CA21046L 4 0.7 南京“依维柯” 4 1.5 CA1092-Ⅱ 6 0.8 “EQ1092 ” 6 0.1 “EQ1141G ” 11 0.3 标致505 0.7 JN “ 1491 ” 20 7 ①已采用的部分关键部件的用量 (按国际标准,平均为1.0~1.5kg/辆) 随着我国汽车工业的兴起和高速发展,一方面,引进汽车生产线的元件国产化和进口原装车备件的更换都急需ACM 胶作耐油密封件。另一方面,我国原有的载重汽车及乘用汽车等也需要不断提高整车质量,延长大修时间。 加之汽车向高速、节油方向发展,这就要求汽车汽缸的燃烧温度不断提高,近年来随着我国高速公路飞速发展,也要求车速提高,各运转部位密封件的温度也相应提高,许多关键部件均需采用高性能的 ACM 作高温耐油密封件,以保证整车水平。因此,特种合成橡胶行业和特胶制品行业都急需集中精力研制开发并工业化生产适合汽车工业需要的各类ACM胶种及其制品,否则将难以改变ACM 和制品长期依赖进口的局面。 与其它耐油橡胶相比,丙烯酸酯橡胶具有性能/价格比最优的特点。它长期使用温度180℃,短期使用温度可达210℃,在各种润滑油、燃料油中膨胀率较低(<10%),汽车变速箱用ACM制品密封可连续行驶15-20万公里而不漏油;而丁腈橡胶虽能耐油性能很好,但耐老化性能和耐温性能较差,汽车用丁腈橡胶密封制品连续使用温度仅为106℃,变速箱部位密封连续行驶仅8000-10000公里即开始漏油。丙烯酸酯橡胶是性能/价格比最优并被广泛地用于高温耐油环境的特种橡胶。 二、国内外 ACM 发展概况及主要品牌: 有关ACM 的首篇报道始见于1912年德国的 Otto Rohm [1] 的专利,他曾用硫磺使聚丙烯酸酯硫化获得了橡胶状物质,但没获得实用性制品。1944年,美国农业东部地区实验...
