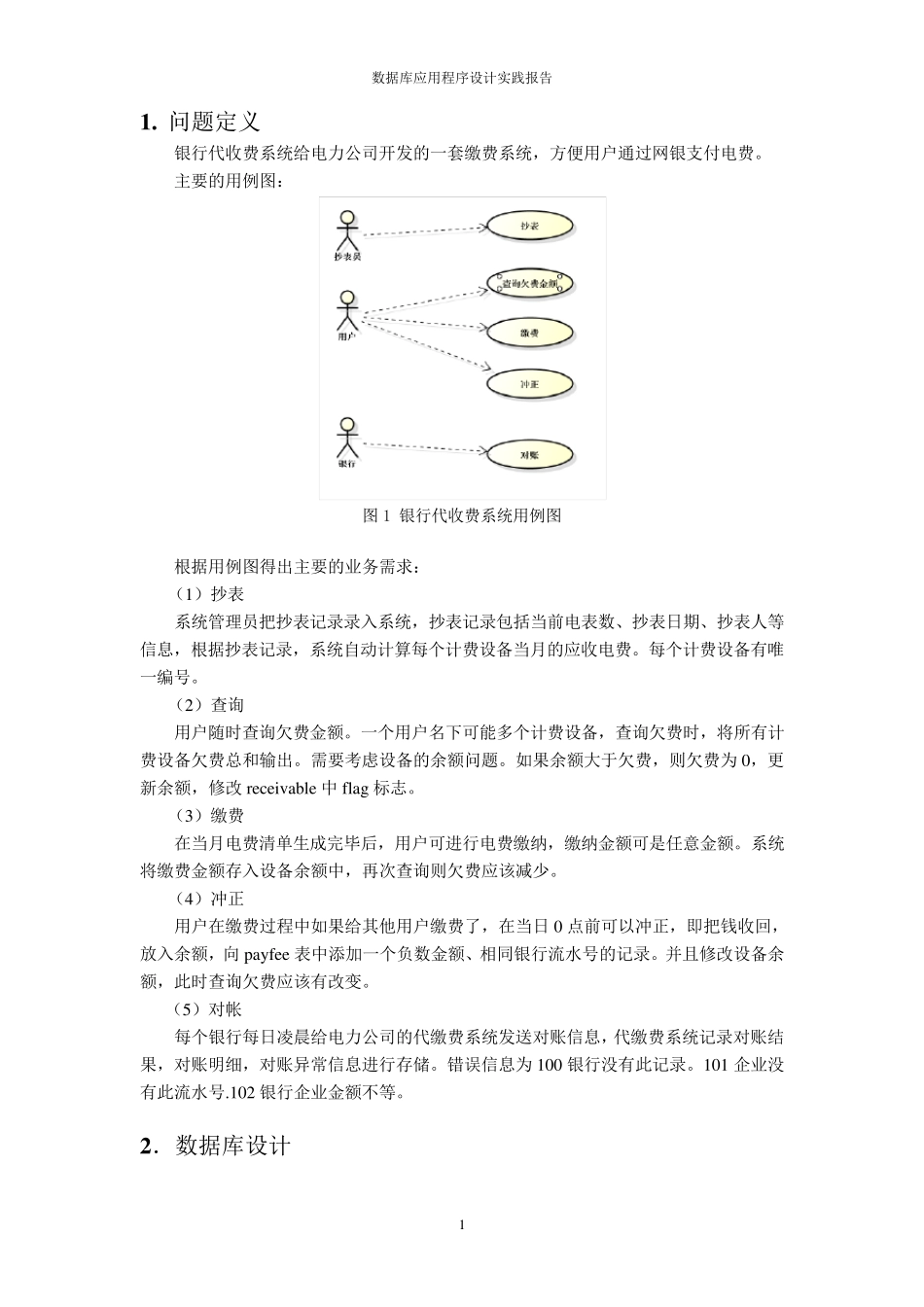

课程编号：B080109004 数据库应用程序设计实践报告 姓名 学号 班级 指导教师 开设学期 2 0 1 6 - 2 0 1 7 第一学期 开设时间 第1 3 周— — 第1 5 周 报告日期 2016/12/16 评定成绩 评定人 评定日期 东北大学软件学院 数据库应用程序设计实践报告 1 1 . 问题定义 银行代收费系统给电力公司开发的一套缴费系统，方便用户通过网银支付电费。 主要的用例图： 图1 银行代收费系统用例图 根据用例图得出主要的业务需求： （1）抄表 系统管理员把抄表记录录入系统，抄表记录包括当前电表数、抄表日期、抄表人等信息，根据抄表记录，系统自动计算每个计费设备当月的应收电费。每个计费设备有唯一编号。 （2）查询 用户随时查询欠费金额。一个用户名下可能多个计费设备，查询欠费时，将所有计费设备欠费总和输出。需要考虑设备的余额问题。如果余额大于欠费，则欠费为 0，更新余额，修改 receiv able 中 flag 标志。 （3）缴费 在当月电费清单生成完毕后，用户可进行电费缴纳，缴纳金额可是任意金额。系统将缴费金额存入设备余额中，再次查询则欠费应该减少。 （4）冲正 用户在缴费过程中如果给其他用户缴费了，在当日 0 点前可以冲正，即把钱收回，放入余额，向pay fee 表中添加一个负数金额、相同银行流水 号的记录。并 且 修改设备余额，此 时查询欠费应该有改变 。 （5）对 帐 每个银行每日凌 晨 给电力公司的代缴费系统发送 对 账 信息，代缴费系统记录对 账 结果，对 账 明 细 ，对 账 异 常 信息进行存储 。错 误 信息为 100 银行没 有此 记录。101 企 业没有此 流水 号.102 银行企 业金额不 等。 2 ． 数据库设计 数据库应用程序设计实践报告 2 （1）ER 图设计： 自己设计的ER 图： 经过老师修正统一的ER 图： 客户teladdress name设备dev iceid拥有费用（应收）产生费用（实缴）缴纳银行缴给idnameflag idy earmonth pay date bankserial ty pe pay money idcodeidty pe balance 抄表记录产生idy earmonth snu m basicfee 银行记录银行对账总表银行对账异常表id pay fee bankserial checkdate banktotalcou ntbanktotalmoneyou rtotalcou nt ou rtotalmoney id ex ceptionty pe ou rmoney id checkdate bankserial bankmoney （2）建表语句 -- Create table create table Bank ( ...
