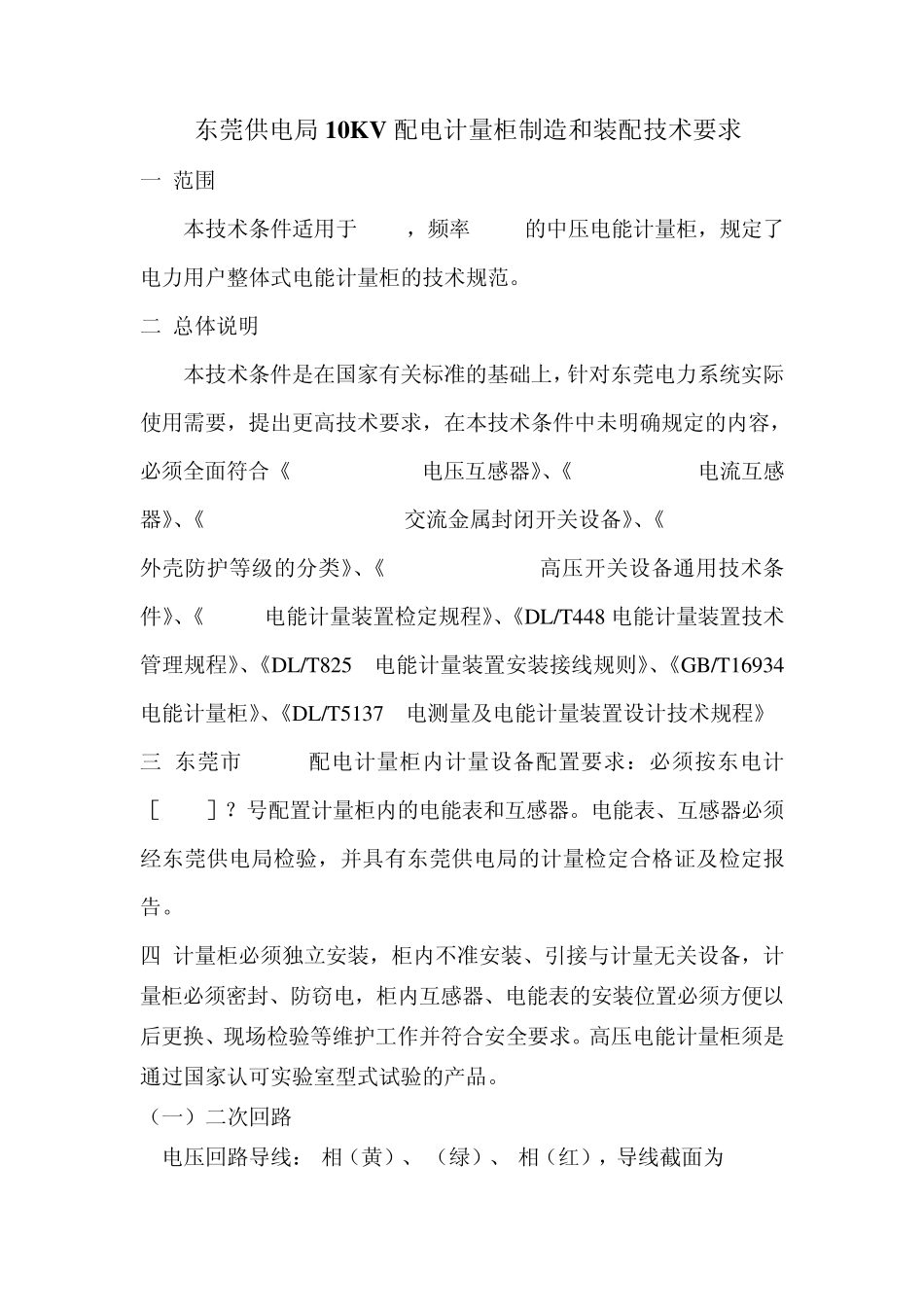

东莞供电局10KV配电计量柜制造和装配技术要求2010_第1页
1/8

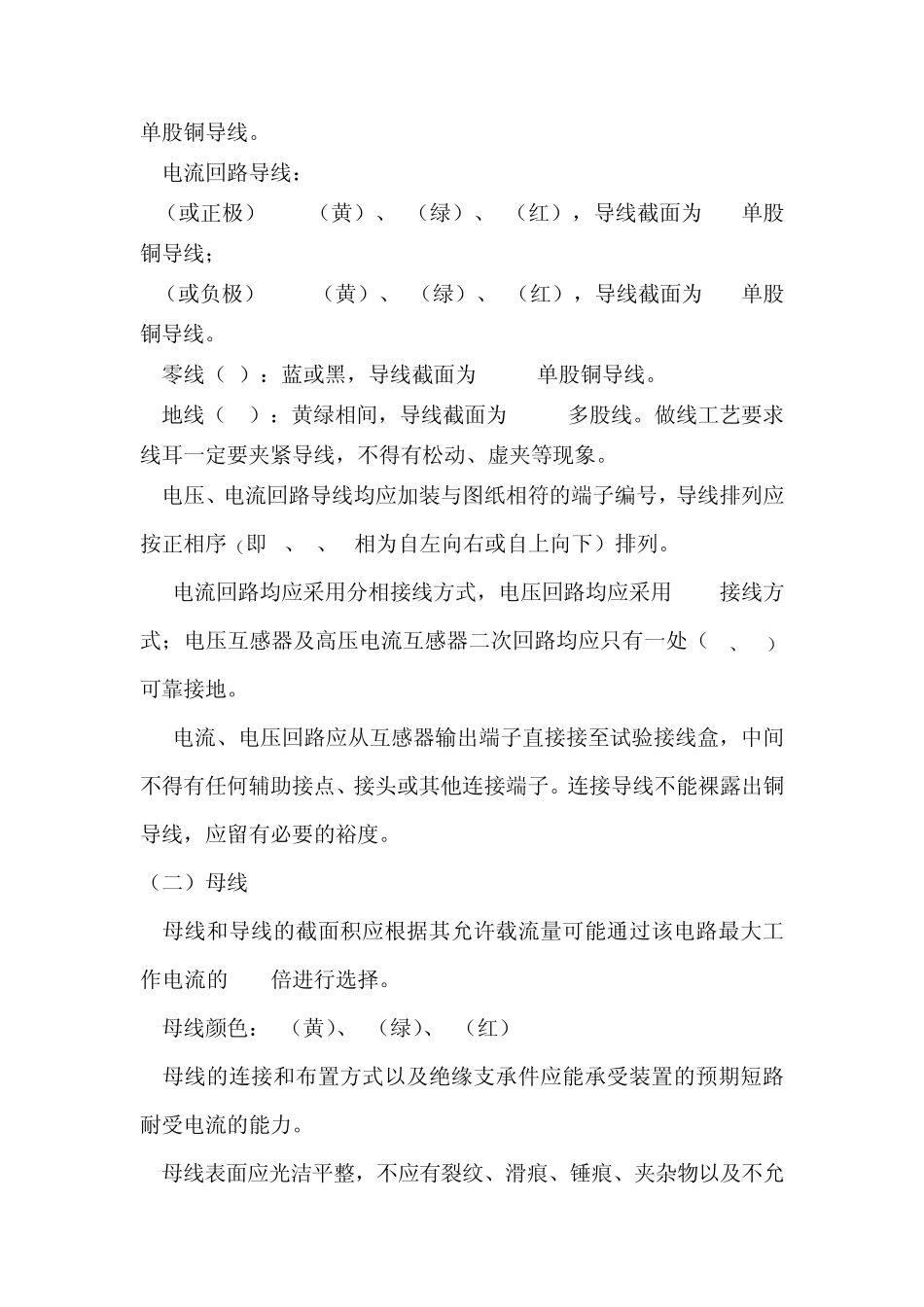

东莞供电局10KV配电计量柜制造和装配技术要求2010_第2页
2/8
东莞供电局10KV配电计量柜制造和装配技术要求2010_第3页
3/8
东莞供电局10KV 配电计量柜制造和装配技术要求 一 范围 本技术条件适用于12KV,频率50HZ的中压电能计量柜,规定了电力用户整体式电能计量柜的技术规范。 二 总体说明 本技术条件是在国家有关标准的基础上,针对东莞电力系统实际使用需要,提出更高技术要求,在本技术条件中未明确规定的内容,必须全面符合《GB1207-1997 电压互感器》、《GB1208-1997电流互感器》、《GB3906-1991 3~35KV交流金属封闭开关设备》、《GB4208-1993外壳防护等级的分类》、《GB11022-1997 高压开关设备通用技术条件》、《SD109电能计量装置检定规程》、《DL/T448 电能计量装置技术管理规程》、《DL/T825 电能计量装置安装接线规则》、《GB/T16934 电能计量柜》、《DL/T5137 电测量及电能计量装置设计技术规程》 三 东莞市 10KV配电计量柜内计量设备配置要求:必须按东电计[2010]?号配置计量柜内的电能表和互感器。电能表、互感器必须经东莞供电局检验,并具有东莞供电局的计量检定合格证及检定报告。 四 计量柜必须独立安装,柜内不准安装、引接与计量无关设备,计量柜必须密封、防窃电,柜内互感器、电能表的安装位置必须方便以后更换、现场检验等维护工作并符合安全要求。高压电能计量柜须是通过国家认可实验室型式试验的产品。 (一)二次回路 1.电压回路导线:A相(黄)、B(绿)、C相(红),导线截面为2.5mm2单股铜导线。 2.电流回路导线: K1(或正极)---A(黄)、B(绿)、C(红),导线截面为4mm2单股铜导线; K2(或负极)--- A(黄)、B(绿)、C(红),导线截面为4mm2单股铜导线。 3.零线(N):蓝或黑,导线截面为2.5mm2单股铜导线。 4.地线(PE):黄绿相间,导线截面为2.5mm2多股线。做线工艺要求线耳一定要夹紧导线,不得有松动、虚夹等现象。 5.电压、电流回路导线均应加装与图纸相符的端子编号,导线排列应按正相序(即 A、B、C相为自左向右或自上向下)排列。 6. 电流回路均应采用分相接线方式,电压回路均应采用 V/V接线方式;电压互感器及高压电流互感器二次回路均应只有一处(Ub、K2)可靠接地。 7. 电流、电压回路应从互感器输出端子直接接至试验接线盒,中间不得有任何辅助接点、接头或其他连接端子。连接导线不能裸露出铜导线,应留有必要的裕度。 (二)母线 1.母线和导线的截面积应根据其允许载流量可能通过该电路最大工作电流的 1.5倍进行选择。 2.母线颜色:A(黄)、B(绿)、C(红) 3.母线...
