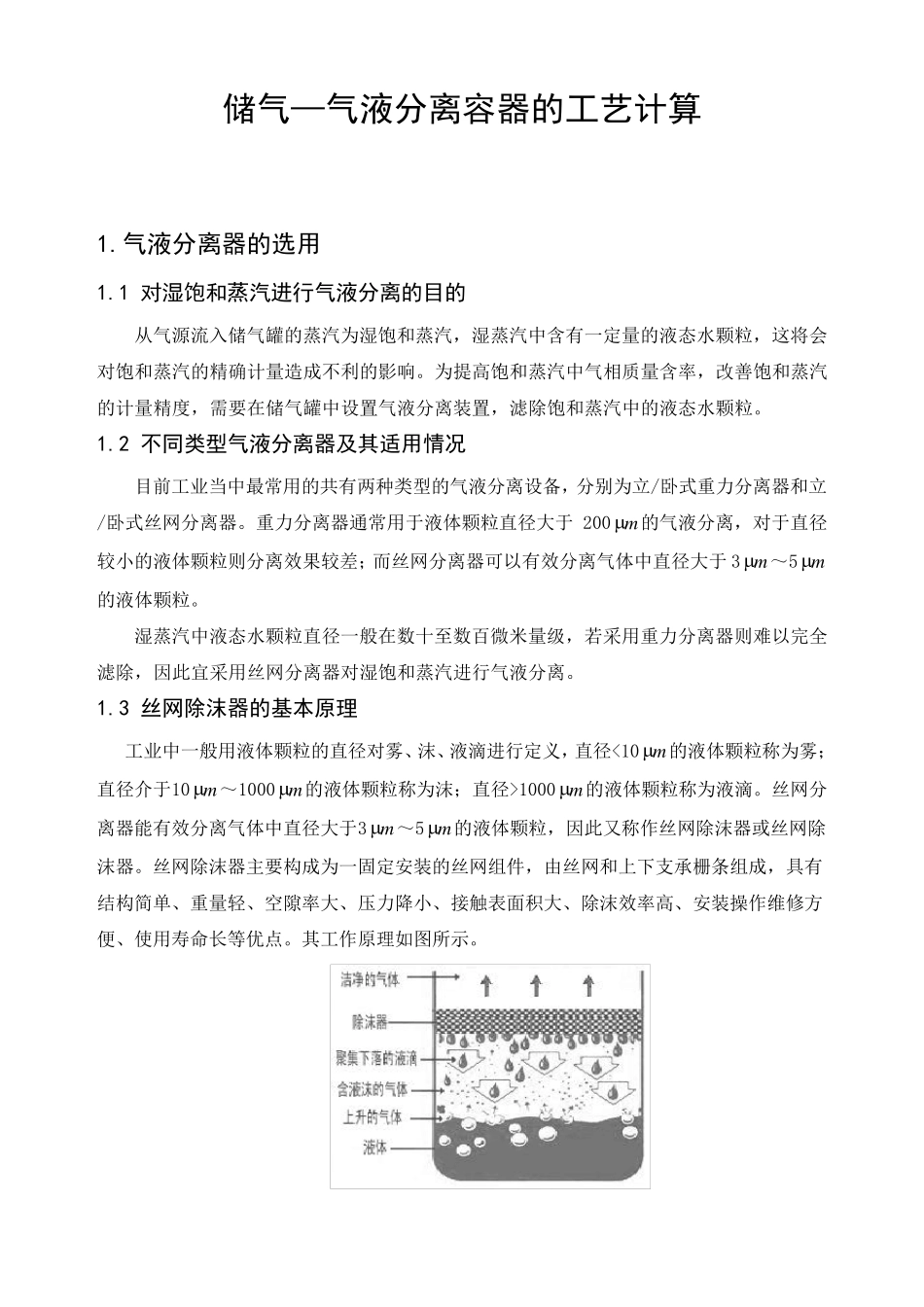

储气—气液分离容器的工艺计算 1.气液分离器的选用 1.1 对湿饱和蒸汽进行气液分离的目的 从气源流入储气罐的蒸汽为湿饱和蒸汽,湿蒸汽中含有一定量的液态水颗粒,这将会对饱和蒸汽的精确计量造成不利的影响。为提高饱和蒸汽中气相质量含率,改善饱和蒸汽的计量精度,需要在储气罐中设置气液分离装置,滤除饱和蒸汽中的液态水颗粒。 1.2 不同类型气液分离器及其适用情况 目前工业当中最常用的共有两种类型的气液分离设备,分别为立/卧式重力分离器和立/卧式丝网分离器。重力分离器通常用于液体颗粒直径大于200 m 的气液分离,对于直径较小的液体颗粒则分离效果较差;而丝网分离器可以有效分离气体中直径大于3 m ~5 m的液体颗粒。 湿蒸汽中液态水颗粒直径一般在数十至数百微米量级,若采用重力分离器则难以完全滤除,因此宜采用丝网分离器对湿饱和蒸汽进行气液分离。 1.3 丝网除沫器的基本原理 工业中一般用液体颗粒的直径对雾、沫、液滴进行定义,直径<10 m 的液体颗粒称为雾;直径介于10 m ~1000 m 的液体颗粒称为沫;直径>1000 m 的液体颗粒称为液滴。丝网分离器能有效分离气体中直径大于3 m ~5 m 的液体颗粒,因此又称作丝网除沫器或丝网除沫器。丝网除沫器主要构成为一固定安装的丝网组件,由丝网和上下支承栅条组成,具有结构简单、重量轻、空隙率大、压力降小、接触表面积大、除沫效率高、安装操作维修方便、使用寿 命 长 等 优 点 。其 工作原 理 如 图 所 示 。 当 带 有 液 体 颗 粒 的 气 体 以 一 定 速 度 上 升 通 过 丝 网 时 , 由 于 雾 沫 上 升 的 惯 性 作 用 , 雾 沫与 丝 网 细 丝 相 碰 撞 而 被 附 着 在 细 丝 表 面 上 。 细 丝 表 面 上 雾 沫 的 扩 散 、 雾 沫 的 重 力 沉 降 , 使雾 沫 形 成 较 大 的 液 滴 并 沿 着 细 丝 流 至 网 丝 的 交 接 点 处 。 细 丝 的 可 润 湿 性 、 液 体 的 表 面 张 力及 细 丝 的 毛 细 管 作 用 , 使 得 液 滴 越 来 越 大 , 当 聚 集 的 液 滴 大 到 其 自 身 产 生 的 重 力 超 过 气 体的 上 升 力 与 液 体 表 面 张 力 的 合 力 时 , 液 滴 就 会 脱 离 细 丝 而 下 落 至 容 器 底 部 。 丝 网 除 沫...
