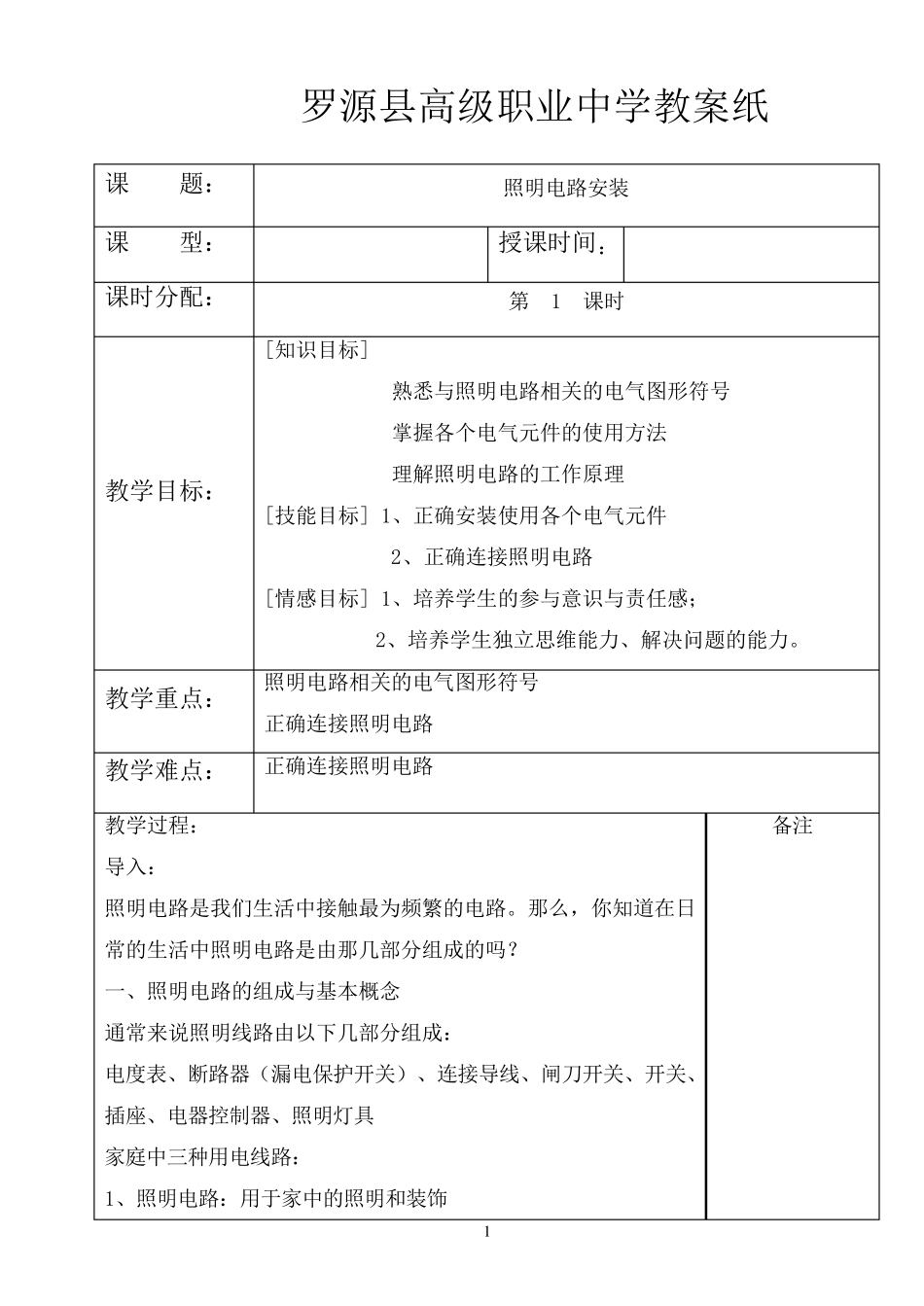

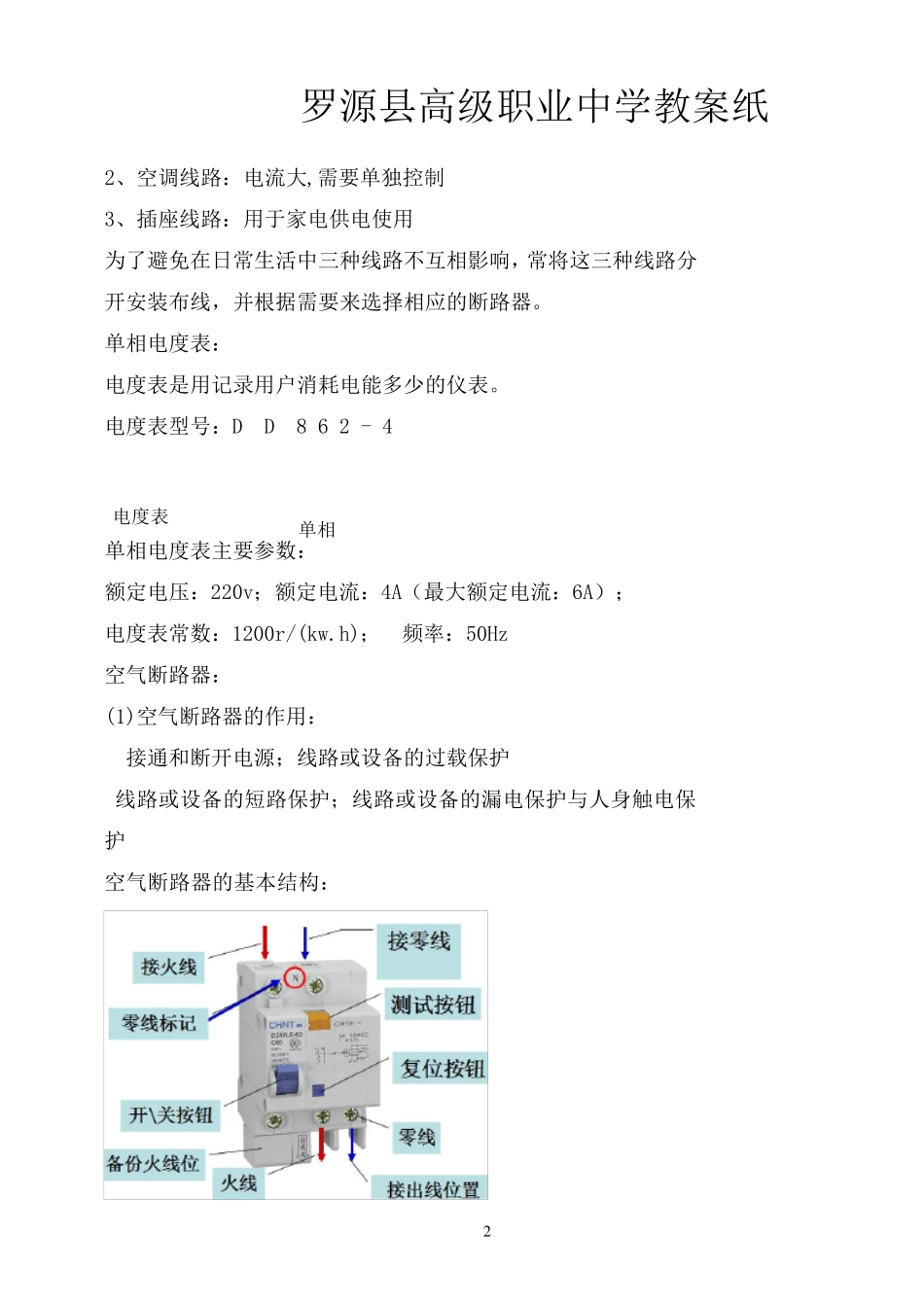

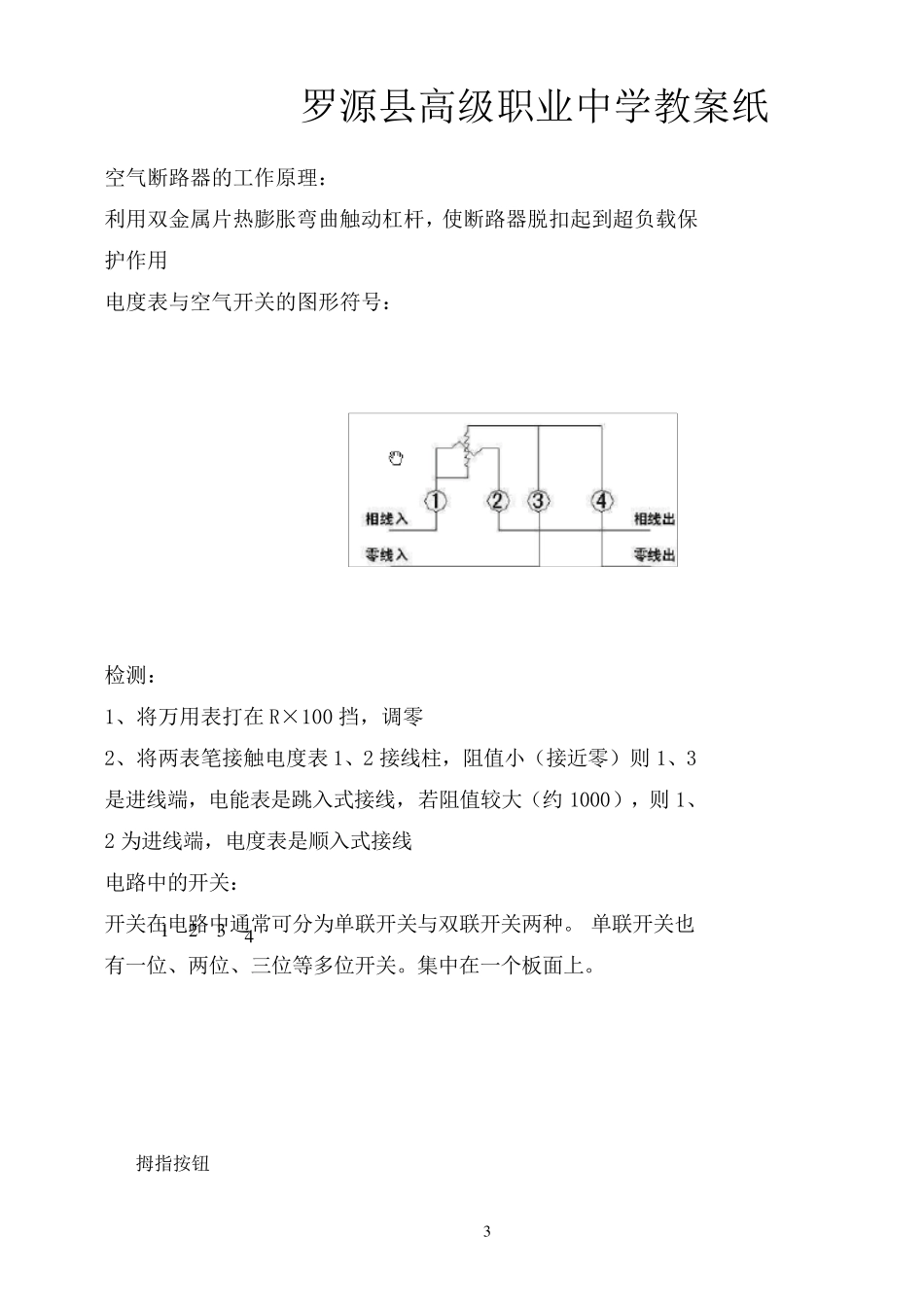

罗源县高级职业中学教案纸 1 课 题： 照明电路安装 课 型： 授课时间： 课时分配： 第 1 课时 教学目标： [知识目标] 熟悉与照明电路相关的电气图形符号 掌握各个电气元件的使用方法 理解照明电路的工作原理 [技能目标] 1、正确安装使用各个电气元件 2、正确连接照明电路 [情感目标] 1、培养学生的参与意识与责任感； 2、培养学生独立思维能力、解决问题的能力。 教学重点： 照明电路相关的电气图形符号 正确连接照明电路 教学难点： 正确连接照明电路 教学过程： 导入： 照明电路是我们生活中接触最为频繁的电路。那么，你知道在日常的生活中照明电路是由那几部分组成的吗？ 一、照明电路的组成与基本概念 通常来说照明线路由以下几部分组成： 电度表、断路器（漏电保护开关）、连接导线、闸刀开关、开关、插座、电器控制器、照明灯具 家庭中三种用电线路： 1、照明电路：用于家中的照明和装饰 备注 罗源县高级职业中学教案纸 2 2、空调线路：电流大,需要单独控制 3、插座线路：用于家电供电使用 为了避免在日常生活中三种线路不互相影响，常将这三种线路分开安装布线，并根据需要来选择相应的断路器。 单相电度表： 电度表是用记录用户消耗电能多少的仪表。 电度表型号：D D 8 6 2 - 4 单相电度表主要参数： 额定电压：220v；额定电流：4A（最大额定电流：6A）； 电度表常数：1200r/(kw.h)； 频率：50Hz 空气断路器： (1)空气断路器的作用： 接通和断开电源；线路或设备的过载保护 线路或设备的短路保护；线路或设备的漏电保护与人身触电保护 空气断路器的基本结构： 电度表 单相 罗源县高级职业中学教案纸 3 空气断路器的工作原理： 利用双金属片热膨胀弯曲触动杠杆，使断路器脱扣起到超负载保护作用 电度表与空气开关的图形符号： 检测： 1、将万用表打在R×100 挡，调零 2、将两表笔接触电度表1、2 接线柱，阻值小（接近零）则 1、3是进线端，电能表是跳入式接线，若阻值较大（约 1000），则 1、2 为进线端，电度表是顺入式接线 电路中的开关： 开关在电路中通常可分为单联开关与双联开关两种。 单联开关也有一位、两位、三位等多位开关。集中在一个板面上。 1 2 3 4 拇指按钮 罗源县高级职业中学教案纸 4 单联开关与图形符号 双联开关与图形符号 电路中的灯 电路中的插座： 单相插座图形符号 三相插座图形符号 双联开关 单相插座图形符号 罗...
