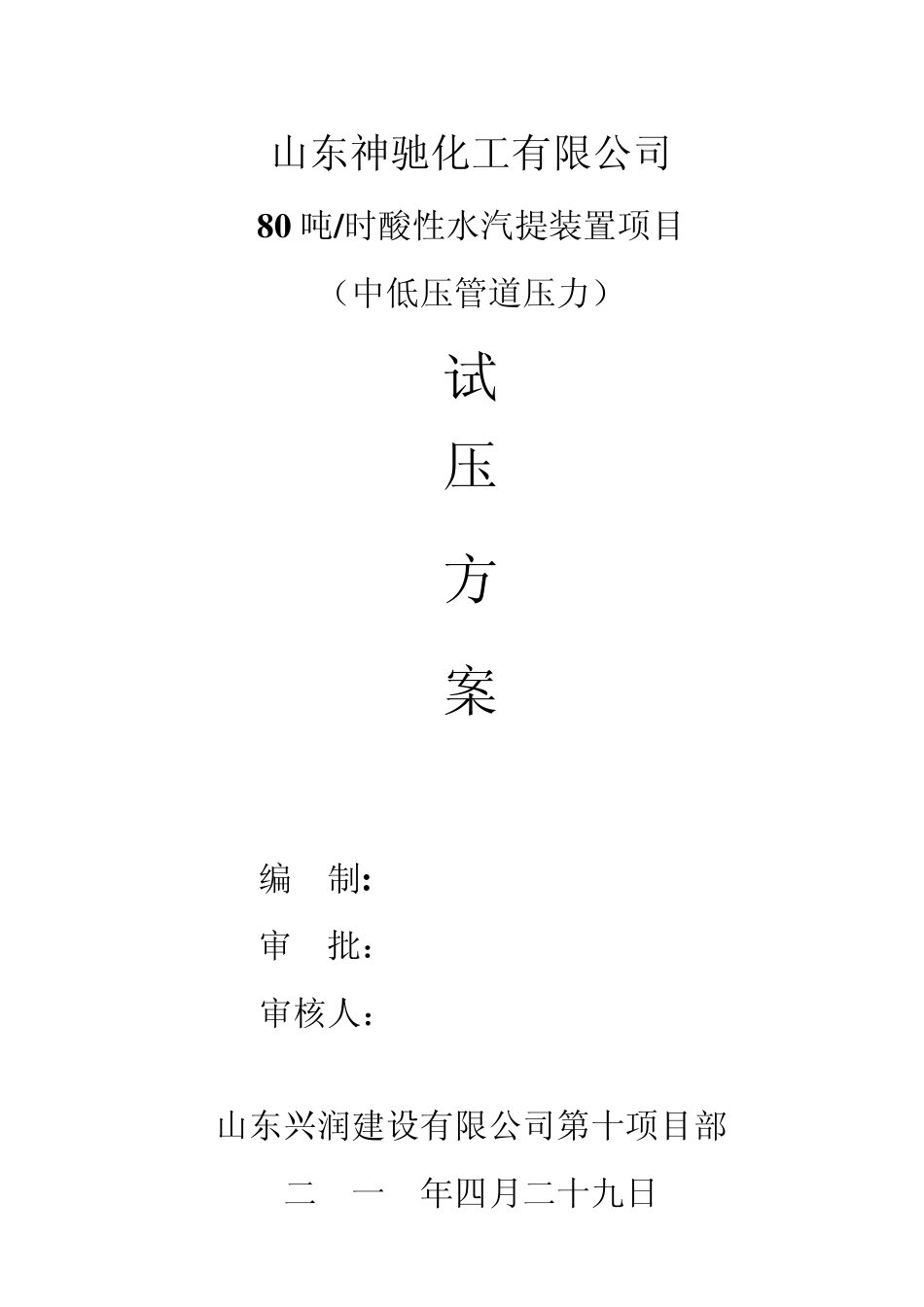

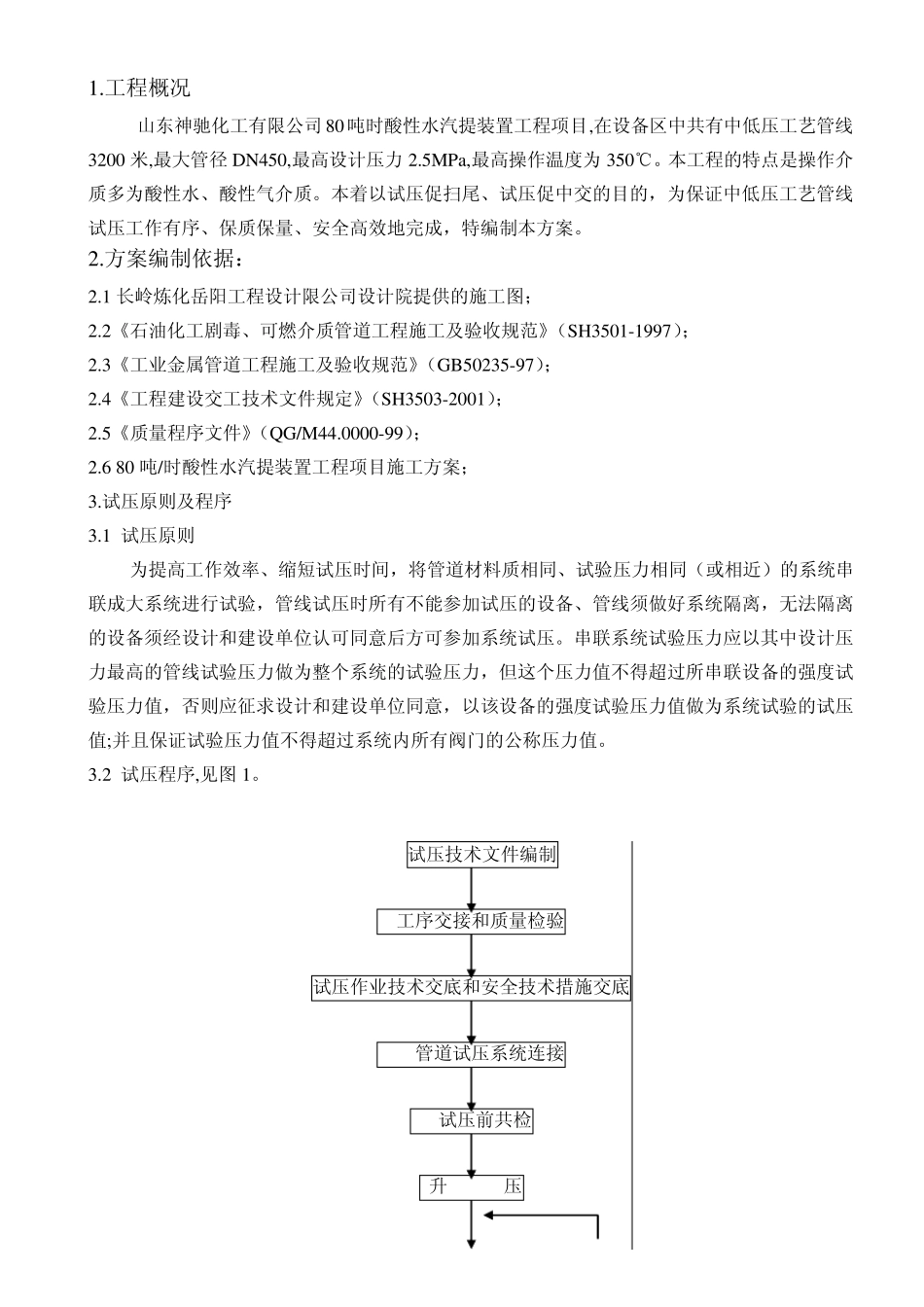

山东神驰化工有限公司 80 吨/时酸性水汽提装置项目 （中低压管道压力） 试 压 方 案 编 制: 审 批： 审核人： 山东兴润建设有限公司第十项目部 二O一 0年四月二十九日 目 录 1 .工程概况 2 .编制依据 3 .试压原则及程序 4 .试压准备 5 .试压 6 .试压共检 7 .质量保证措施 8 .安全技术措施 9 .试压施工进度计划 1 0 .劳动力计划 1 1 .施工所需主要施工机具及技措用料 1.工程概况 山东神驰化工有限公司80吨时酸性水汽提装置工程项目,在设备区中共有中低压工艺管线3200 米,最大管径DN450,最高设计压力2.5MPa,最高操作温度为350℃。本工程的特点是操作介质多为酸性水、酸性气介质。本着以试压促扫尾、试压促中交的目的，为保证中低压工艺管线试压工作有序、保质保量、安全高效地完成，特编制本方案。 2.方案编制依据： 2.1 长岭炼化岳阳工程设计限公司设计院提供的施工图； 2.2《石油化工剧毒、可燃介质管道工程施工及验收规范》（SH3501-1997）； 2.3《工业金属管道工程施工及验收规范》（GB50235-97）； 2.4《工程建设交工技术文件规定》（SH3503-2001）； 2.5《质量程序文件》（QG/M44.0000-99）； 2.6 80 吨/时酸性水汽提装置工程项目施工方案； 3.试压原则及程序 3.1 试压原则 为提高工作效率、缩短试压时间，将管道材料质相同、试验压力相同（或相近）的系统串联成大系统进行试验，管线试压时所有不能参加试压的设备、管线须做好系统隔离，无法隔离的设备须经设计和建设单位认可同意后方可参加系统试压。串联系统试验压力应以其中设计压力最高的管线试验压力做为整个系统的试验压力，但这个压力值不得超过所串联设备的强度试验压力值，否则应征求设计和建设单位同意，以该设备的强度试验压力值做为系统试验的试压值;并且保证试验压力值不得超过系统内所有阀门的公称压力值。 3.2 试压程序,见图 1。 试压技术文件编制 工序交接和质量检验 试压作业技术交底和安全技术措施交底 管道试压系统连接 试压前共检 升 压 系统稳压共检 焊缝缺陷修补 不合格 合格 卸压排放 试压系统恢复 试压资料签证 图1 中低压管道压力试验程序 4. 试验前准备 4.1 试验前应具备的条件 4.1.1 管道系统施工完毕，并符合设计及相关规范的要求； 4.1.2 焊接、探伤工作全部结束并经检验合格，焊缝及其它应检查的部位，未经涂漆和保温； 4.1.3 试验用压力表已经校验，且在有效期内，精...
