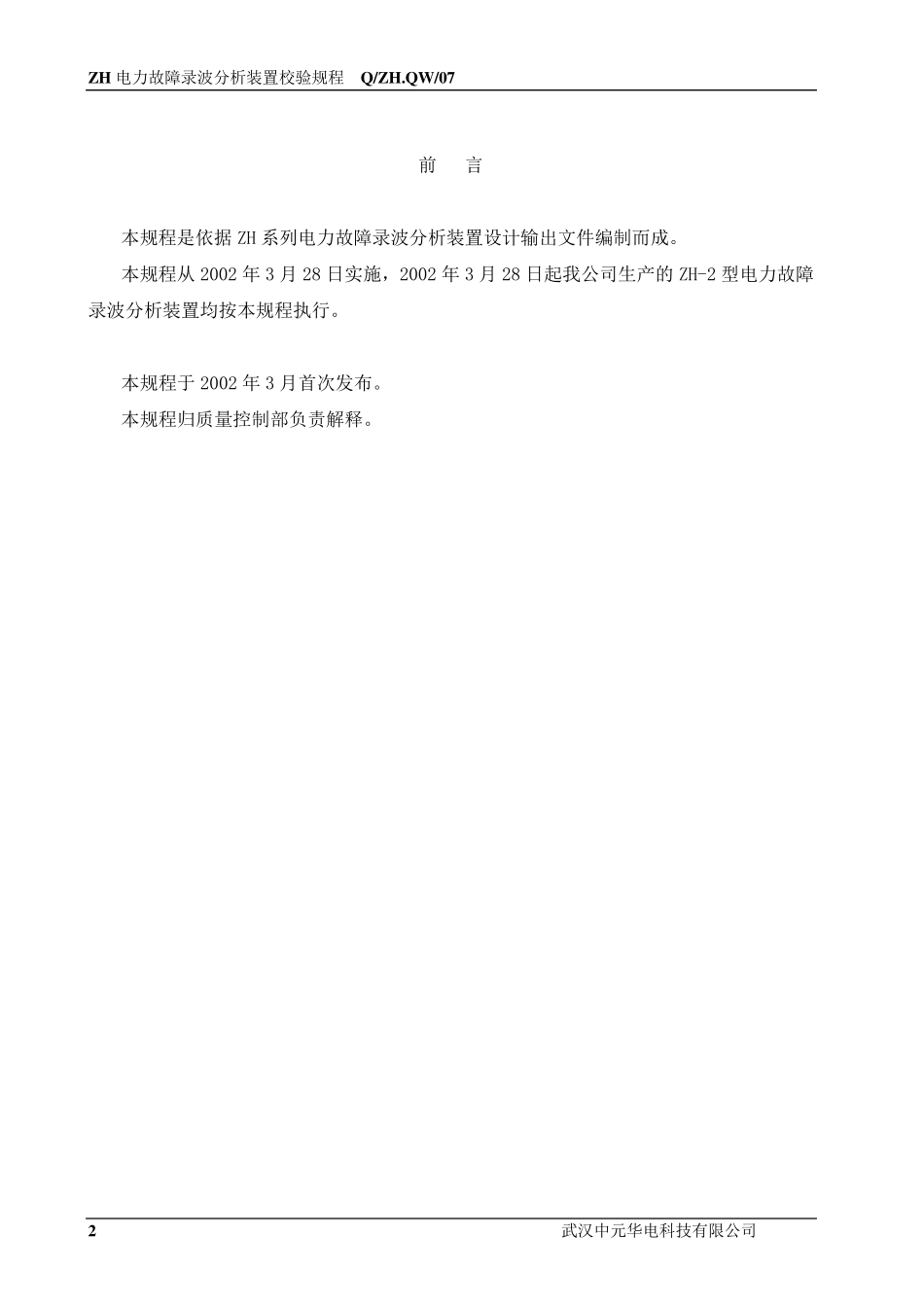

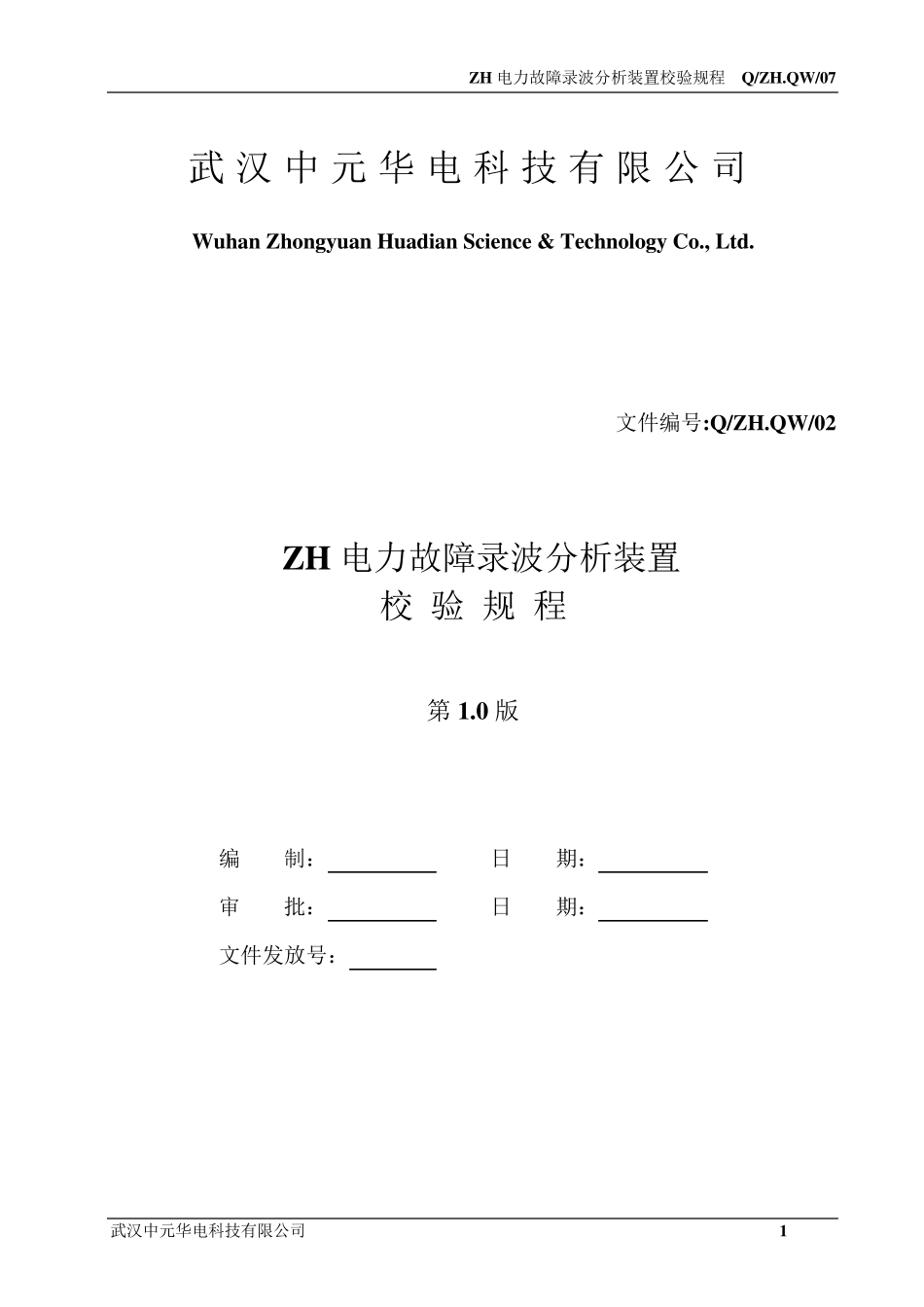

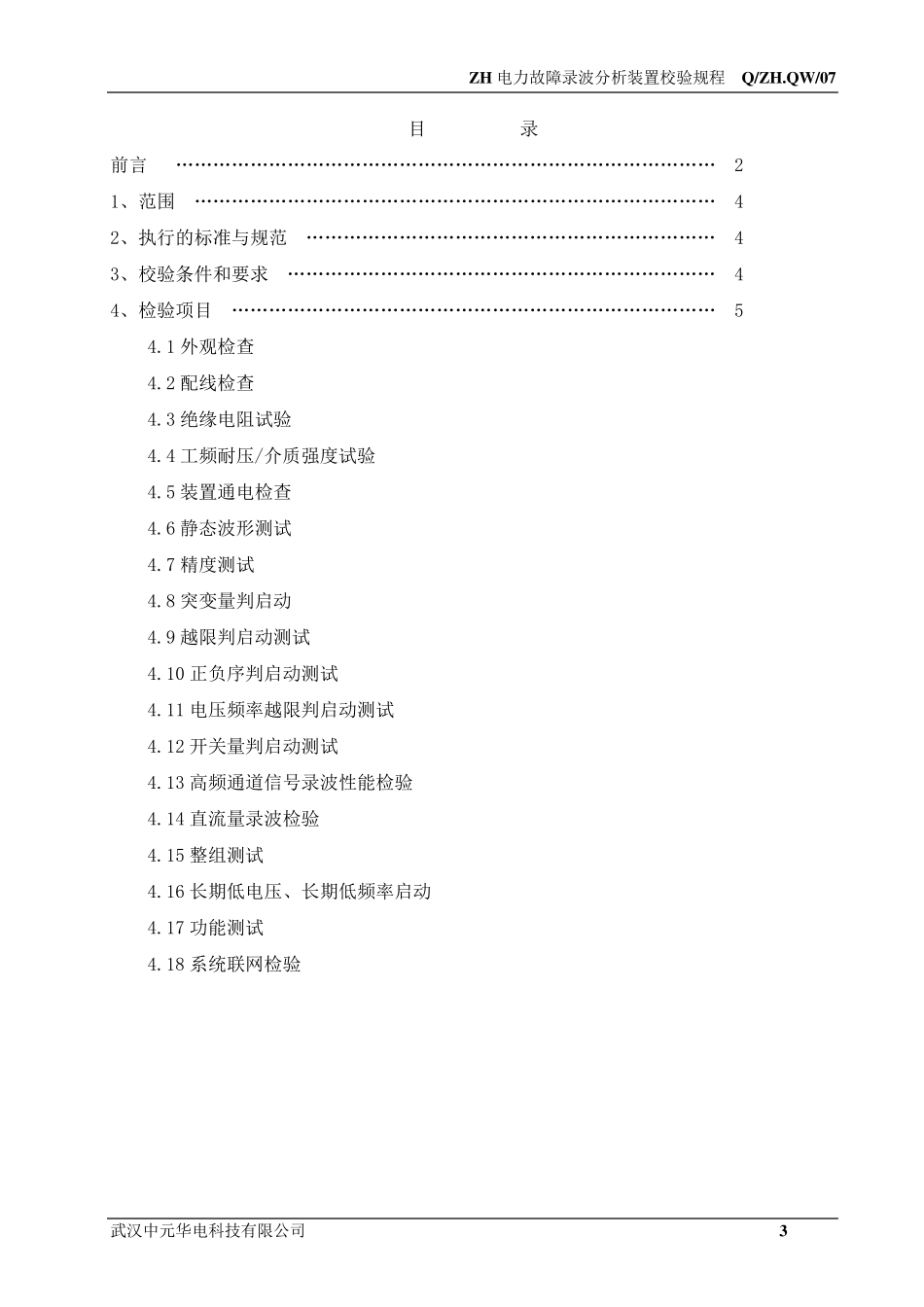

ZH 电力故障录波分析装置校验规程 Q/ZH.QW/07 武汉中元华电科技有限公司 1 武汉中 元 华 电科 技 有 限 公 司 Wuhan Zhongyuan Huadian Science & Technology Co., Ltd. 文件编号:Q/ZH.QW/02 ZH 电力故障录波分析装置 校 验 规 程 第 1.0 版 编 制： 日 期： 审 批： 日 期： 文件发放号： ZH 电力故障录波分析装置校验规程 Q/ZH.QW/07 2 武汉中元华电科技有限公司 前 言 本规程是依据ZH 系列电力故障录波分析装置设计输出文件编制而成。 本规程从 2002 年 3 月 28 日实施，2002 年 3 月 28 日起我公司生产的 ZH-2 型电力故障录波分析装置均按本规程执行。 本规程于 2002 年 3 月首次发布。 本规程归质量控制部负责解释。 ZH 电力故障录波分析装置校验规程 Q/ZH.QW/07 武汉中元华电科技有限公司 3 目 录 前言 …………………………………………………………………………… 2 1、范围 ………………………………………………………………………… 4 2、执行的标准与规范 ………………………………………………………… 4 3、校验条件和要求 …………………………………………………………… 4 4、检验项目 …………………………………………………………………… 5 4.1 外观检查 4.2 配线检查 4.3 绝缘电阻试验 4.4 工频耐压/介质强度试验 4.5 装置通电检查 4.6 静态波形测试 4.7 精度测试 4.8 突变量判启动 4.9 越限判启动测试 4.10 正负序判启动测试 4.11 电压频率越限判启动测试 4.12 开关量判启动测试 4.13 高频通道信号录波性能检验 4.14 直流量录波检验 4.15 整组测试 4.16 长期低电压、长期低频率启动 4.17 功能测试 4.18 系统联网检验 ZH 电力故障录波分析装置校验规程 Q/ZH.QW/07 4 武汉中元华电科技有限公司 1、范围与校验周期 本规程规定了ZH 故障动态记录及分析装置的检验内容、检验要求。 本规程适用于出厂时技术人员和专职检验人员对该产品的自检和最终检验的依据，也可供现场继电保护工作人员检验、调试上述装置时参考。 本规程规定了电力故障录波与分析装置的检验周期，按《继电保护及安全自动装置检修及验收规定》的规定执行。 2.本规程执行的标准与规范： GB/T7261-2000 继电器及继电器保护装置基本试验方法 DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程 GB14285-199...
