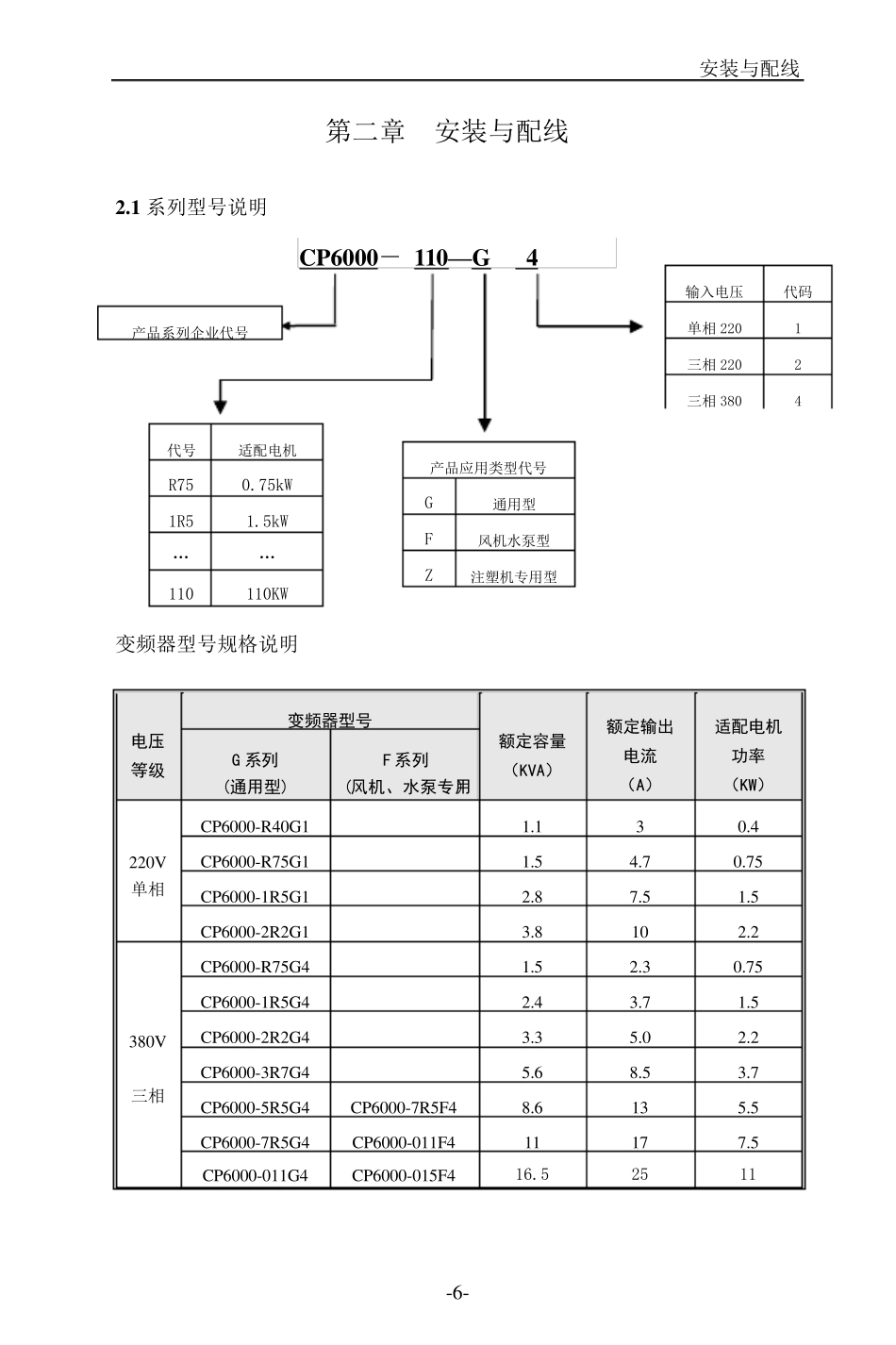

安装与配线 -6- 第二章 安装与配线 2.1 系列型号说明 变频器型号规格说明 电压等级 变频器型号 额定容量 （KVA） 额定输出 电流 （A） 适配电机 功率 （KW） G 系列 (通用型) F 系列 (风机、水泵专用) 220V 单相 CP6000-R40G1 1.1 3 0.4 CP6000-R75G1 1.5 4.7 0.75 CP6000-1R5G1 2.8 7.5 1.5 CP6000-2R2G1 3.8 10 2.2 380V 三相 CP6000-R75G4 1.5 2.3 0.75 CP6000-1R5G4 2.4 3.7 1.5 CP6000-2R2G4 3.3 5.0 2.2 CP6000-3R7G4 5.6 8.5 3.7 CP6000-5R5G4 CP6000-7R5F4 8.6 13 5.5 CP6000-7R5G4 CP6000-011F4 11 17 7.5 CP6000-011G4 CP6000-015F4 16.5 25 11 产品系列企业代号 输入电压 代码 单相220 1 三相220 2 三相380 4 产品应用类型代号 G 通用型 F 风机水泵型 Z 注塑机专用型 CP6000－ 110—G 4 代号 适配电机 R75 0.75kW 1R5 1.5kW … … 110 110KW 安装与配线 -7- 2 .2 技术指标及规格 项 目 标准规范 输入 额定电压、频率 三相 380V 50/60Hz 电压允许变动范围 320V~460V; 电压失衡率<3%; 频率±5% 输 出 电压 0~380V 频率 0Hz ~ 500Hz 过载能力 G 系列：额定电流*150% / 1 分钟， 额定电流*180% / 2 秒； F 系列：额定电流*120% / 1 分钟， 额定电流*150% / 2 秒。 电压等级 变频器型号 额定容量 （KVA） 额定输出 电流 （A） 适配电机 功率 （KW） G 系列 (通用型) F 系列 (风机、水泵专用) 380V 三相 CP6000-015G4 CP6000-018F4 21.7 33 15 CP6000-018G4 CP6000-022F4 25.7 39 18.5 CP6000-022G4 CP6000-030F4 29.6 45 22 CP6000-030G4 CP6000-037F4 39.5 60 30 CP6000-037G4 CP6000-045F4 49.4 75 37 CP6000-045G4 CP6000-055F4 60 91 45 CP6000-055G4 CP6000-075F4 73.7 112 55 CP6000-075G4 CP6000-090F4 98.7 150 75 CP6000-090G4 CP6000-110F4 116 176 90 CP6000-110G4 CP6000-132F4 138 210 110 CP6000-132G4 CP6000-160F4 167 253 132 CP6000-160G4 CP6000-185F4 200 304 160 CP6000-185G4 CP6000-200F4 237 360 185 CP6000-200G4 CP6000-220F4 248 377 200 CP6000-220G4 CP6000-250F4 273 415 220 CP6000-250G4 CP6000-280F4 309 470 250 CP6000-280G4 CP6000-315F4...
