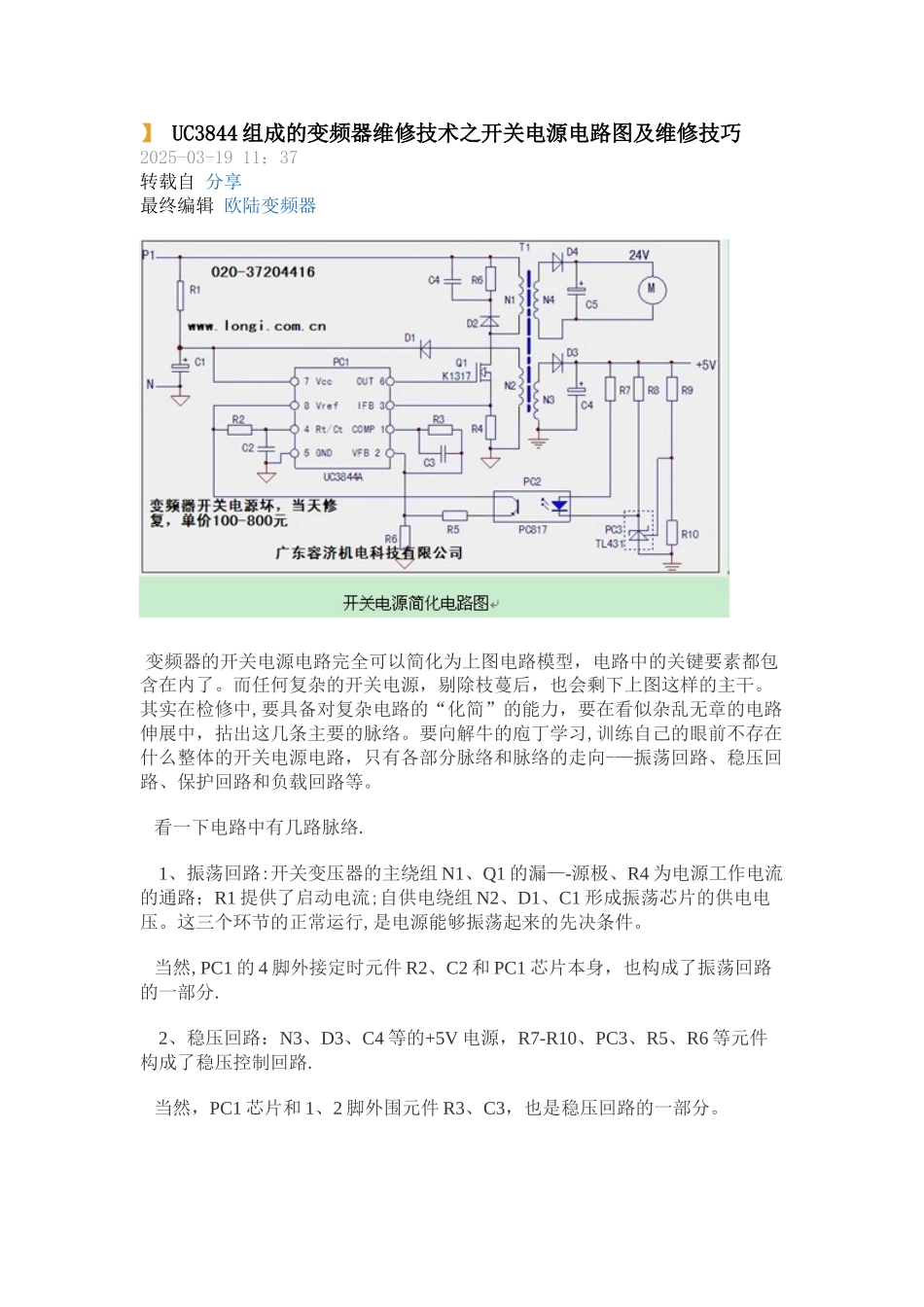

】 UC3844 组成的变频器维修技术之开关电源电路图及维修技巧 2025-03-19 11：37转载自 分享最终编辑 欧陆变频器 变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了
而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干
其实在检修中,要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络
要向解牛的庖丁学习,训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向-—振荡回路、稳压回路、保护回路和负载回路等
看一下电路中有几路脉络
1、振荡回路:开关变压器的主绕组 N1、Q1 的漏—-源极、R4 为电源工作电流的通路；R1 提供了启动电流;自供电绕组 N2、D1、C1 形成振荡芯片的供电电压
这三个环节的正常运行,是电源能够振荡起来的先决条件
当然,PC1 的 4 脚外接定时元件 R2、C2 和 PC1 芯片本身，也构成了振荡回路的一部分
2、稳压回路：N3、D3、C4 等的+5V 电源，R7-R10、PC3、R5、R6 等元件构成了稳压控制回路
当然，PC1 芯片和 1、2 脚外围元件 R3、C3，也是稳压回路的一部分

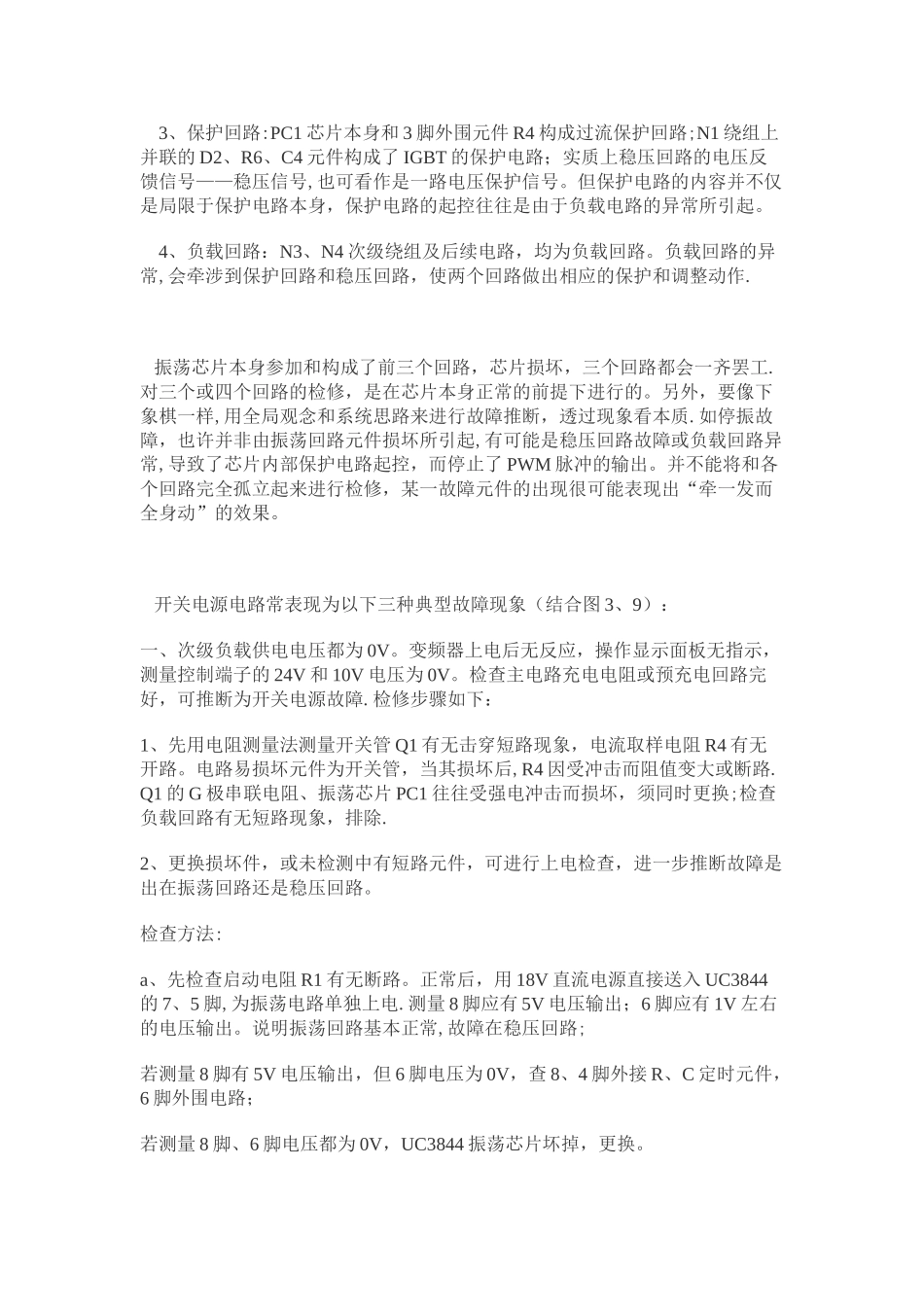

3、保护回路:PC1 芯片本身和 3 脚外围元件 R4 构成过流保护回路;N1 绕组上并联的 D2、R6、C4 元件构成了 IGBT 的保护电路；实质上稳压回路的电压反馈信号——稳压信号,也可看作是一路电压保护信号
但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起
4、负载回路：N3、N4 次级绕组及后续电路，均为负载回路
负载回路的异常,会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作
振荡芯片本身参加和构成了前三个回路，芯片损坏，三个回路都会一齐罢工

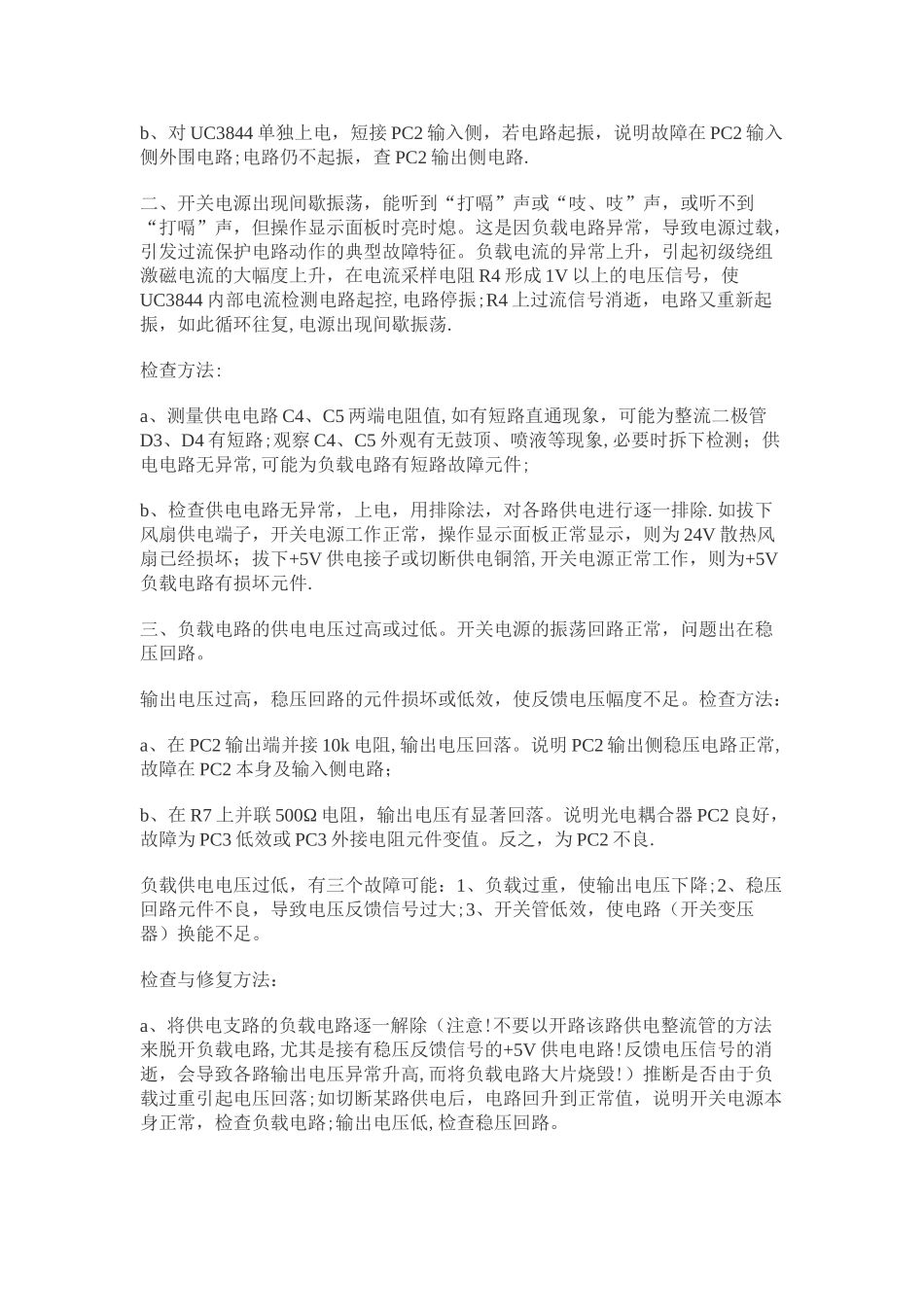

对三个或四个回路的检修，是在芯片本身正常的
