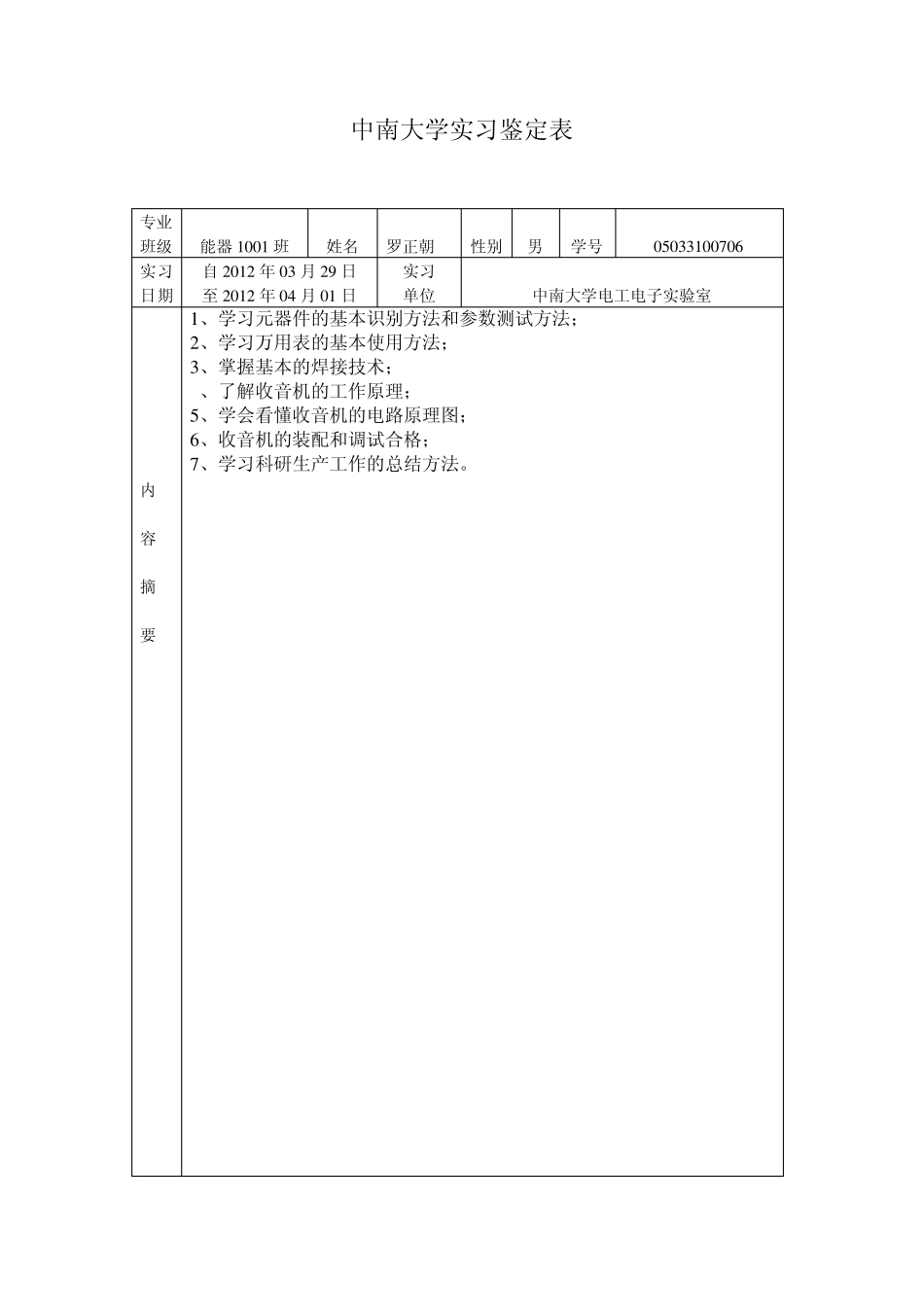

中南大学实习鉴定表 专业 班级 能器1 0 0 1 班 姓名 罗正朝 性别 男 学号 0 5 0 3 3 1 0 0 7 0 6 实习日期 自2 0 1 2 年0 3 月2 9 日 至2 0 1 2 年0 4 月0 1 日 实习 单位 中南大学电工电子实验室 内 容 摘 要 1 、学习元器件的基本识别方法和参数测试方法； 2 、学习万用表的基本使用方法； 3 、掌握基本的焊接技术； 4、了解收音机的工作原理； 5 、学会看懂收音机的电路原理图； 6 、收音机的装配和调试合格； 7 、学习科研生产工作的总结方法。 实习日记 2 0 1 1 年0 8 月2 9 日 2 0 1 1 年0 8 月 日 实习报告实习日记 2 0 1 1 年 0 8 月 2 9 日 2 0 1 1 年 0 8 月 日 题目 晶体管超外差教学收音机的安装与调试报告 内 容 摘 要 1 、学习元器件的基本识别方法和参数测试方法； 2 、学习万用表的基本使用方法； 3 、掌握基本的焊接技术； 4、了解收音机的工作原理； 5 、学会看懂收音机的电路原理图； 6 、收音机的装配和调试合格； 7 、学习科研生产工作的总结方法。 报 告 正 文 一、实习目的: (1)识别各种元器件，能够区分它们的性能、结构与主要参数； (2)掌握测试方法，能够很好的把握焊接技术； (3)能够分析电路图，能够从电路图到元器件的安装； (4)理解安装收音机的流程，自己动手安装收音机。 二、实习原理： 1、电路原理图分析 2、详细设计 （1）元件说明【2】 ①电阻： 在本次课程设计中可以根据色差法对11个电阻进行分类。具体方法如下： 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银 1 2 3 4 5 6 7 8 9 0 5% 10% 电阻值计算方法： 在实物电阻中，第一二种颜色所对应的数字代表电阻值的前两位数字，最后一种颜色所对应的数字代表电阻值中从第三位开始数，“0”的个数。 ②电解电容和瓷片电容： 在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，否则不能完成实现收音功能。并且电解电容要紧贴电路板立式安装焊接，太高就会影响后盖的安装。 瓷片电容和电解电容一样，要求其管脚的长度要合适。 在焊接瓷片电容时不必考虑它的正负极性。 ③三极管： 本次课程设计组装的收音机中有两种三极管。V5，V6为9013属于中功率三极管，V4为9014属于高频小功率三极管，在安装时，一定注意要将元件安在正确的位置，否则装出来的效果不好。同时，要求电...
