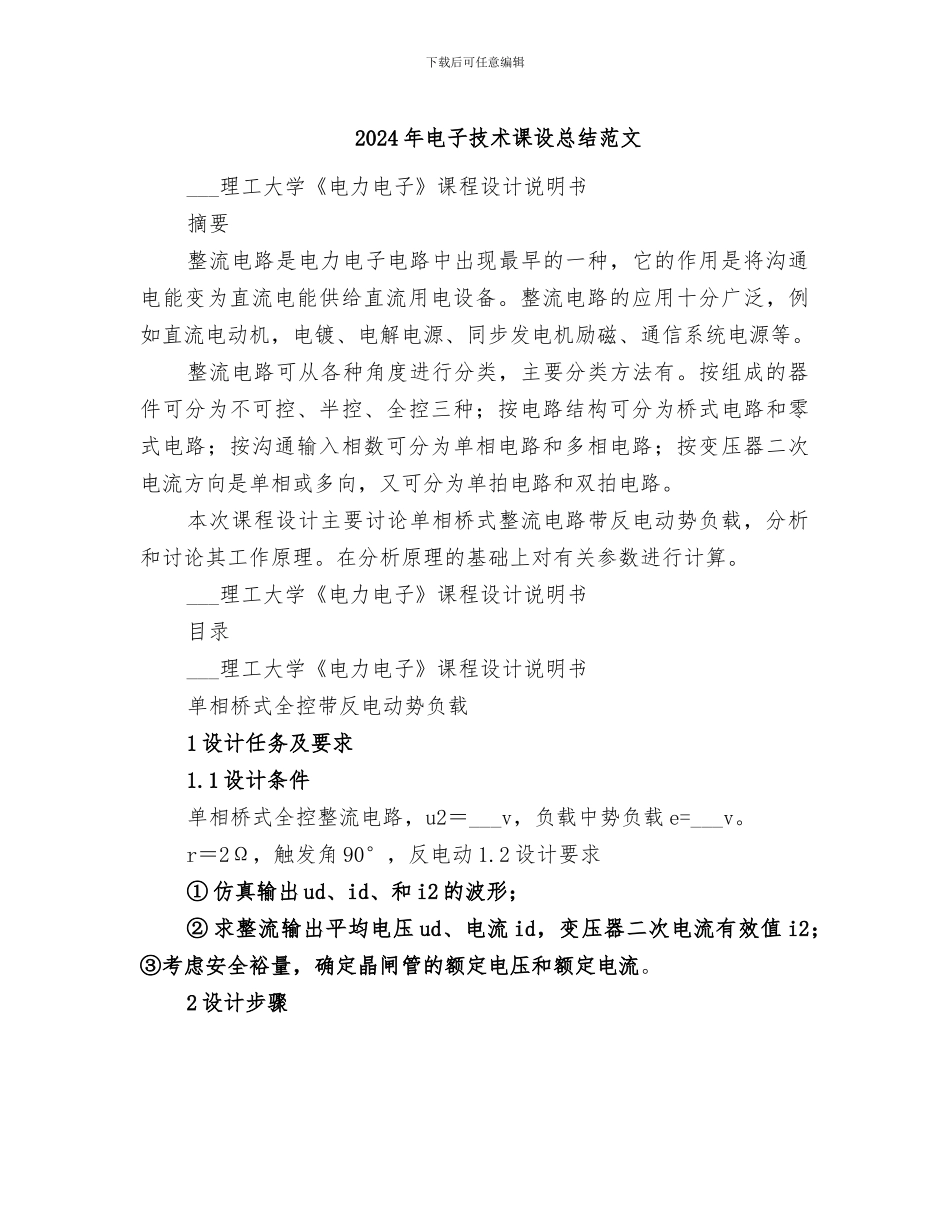

下载后可任意编辑2024 年电子技术课设总结范文___理工大学《电力电子》课程设计说明书摘要整流电路是电力电子电路中出现最早的一种，它的作用是将沟通电能变为直流电能供给直流用电设备。整流电路的应用十分广泛，例如直流电动机，电镀、电解电源、同步发电机励磁、通信系统电源等。整流电路可从各种角度进行分类，主要分类方法有。按组成的器件可分为不可控、半控、全控三种；按电路结构可分为桥式电路和零式电路；按沟通输入相数可分为单相电路和多相电路；按变压器二次电流方向是单相或多向，又可分为单拍电路和双拍电路。本次课程设计主要讨论单相桥式整流电路带反电动势负载，分析和讨论其工作原理。在分析原理的基础上对有关参数进行计算。___理工大学《电力电子》课程设计说明书目录___理工大学《电力电子》课程设计说明书单相桥式全控带反电动势负载1 设计任务及要求1.1 设计条件单相桥式全控整流电路，u2＝___v，负载中势负载 e=___v。r＝2Ω，触发角 90°，反电动 1.2 设计要求① 仿真输出 ud、id、和 i2 的波形；② 求整流输出平均电压 ud、电流 id，变压器二次电流有效值 i2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。2 设计步骤下载后可任意编辑1 在 psim 软件上画出电路原理图○2 设置各个元器件参数○___分析电路○4 调试电路，仿真输出所需参数波形○5 根据要求，求所需参数○3 电路原理3.1 电路原理图___理工大学《电力电子》课程设计说明书图 2.1 电路原理图3.2 电路分析当负载为蓄电池、直流电动机的电枢（忽略其中的电感）等时，负载可看成是一个直流电压源，对于整流电路，它们就是反电动势负载。当忽略主电路各部分的电感时，只有在 u2 瞬时值的绝对值大于反电动势负载即 u2e 时，才有晶闸管承受正电压，有导通的可能。晶闸管导通之后，udu2，idude ，直至 u2e ，id 即将至 0 使得晶闸管关断，此后 ude 。与电阻负 r 载时相比，晶闸管提前了电度角停止导电。earcsin2u23.3 仿真结果___理工大学《电力电子》课程设计说明书图 3.1u2 和 ud 波形___理工大学《电力电子》课程设计说明书图 3.2id 和 i2 波形4 参数计算停止导电角e40arcsinarcsin10.872u22150电压平均值1udee2sin td （t）___v电流平均值下载后可任意编辑idud89.0744.54ar2考虑安全裕量：晶闸管额定电压un（2~3）2u2...
