钢筋混凝土盖板涵施工方案设计

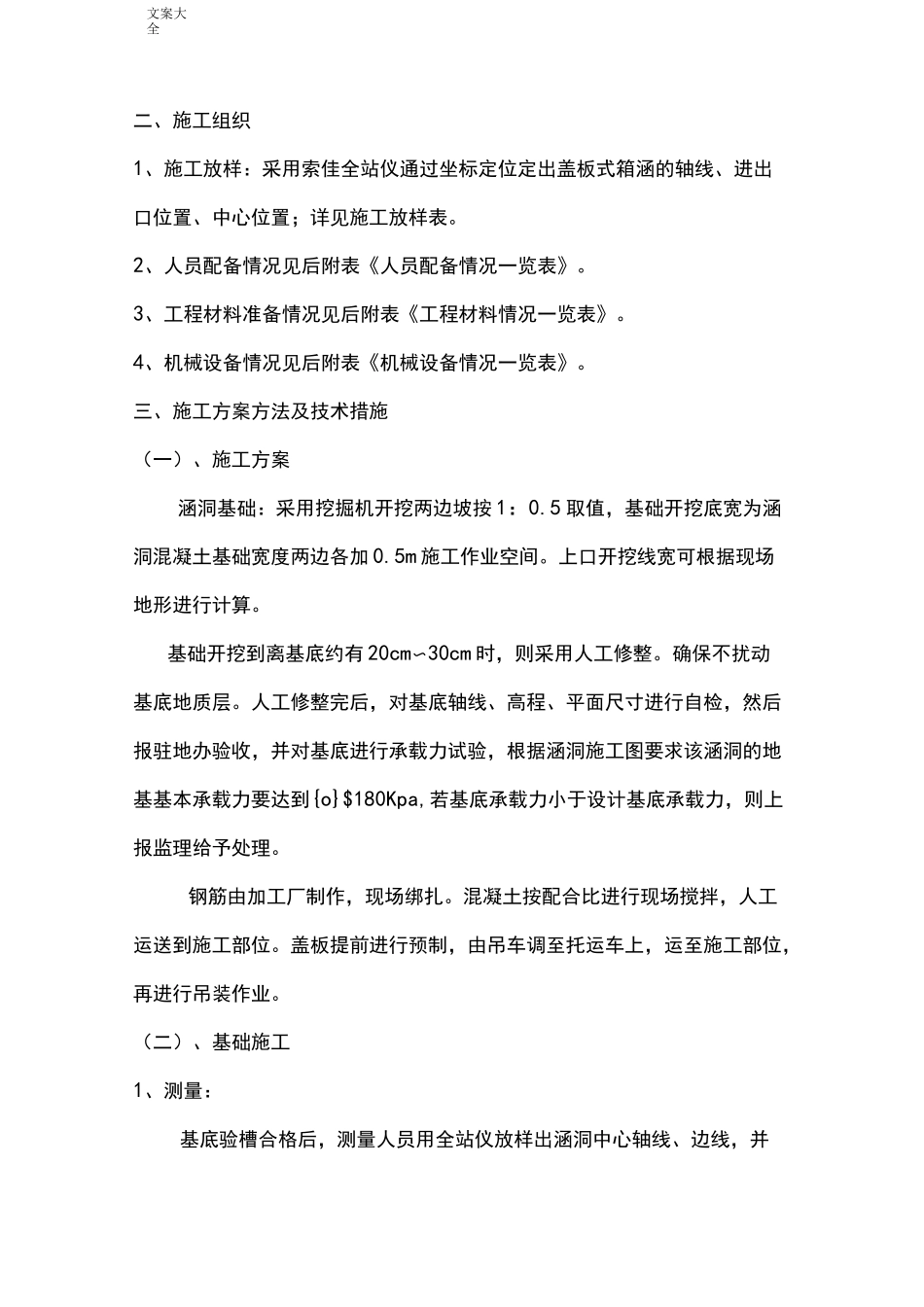

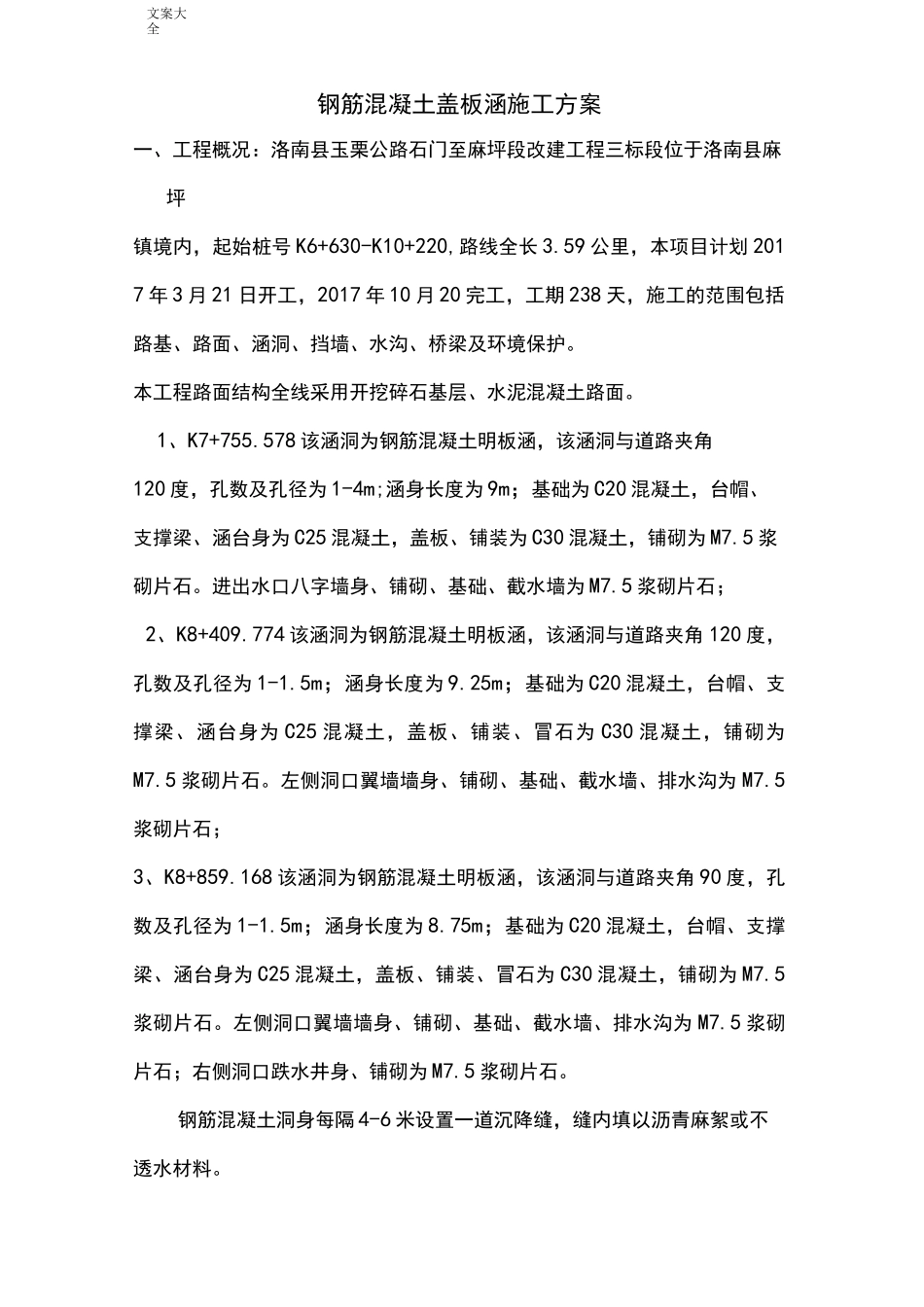

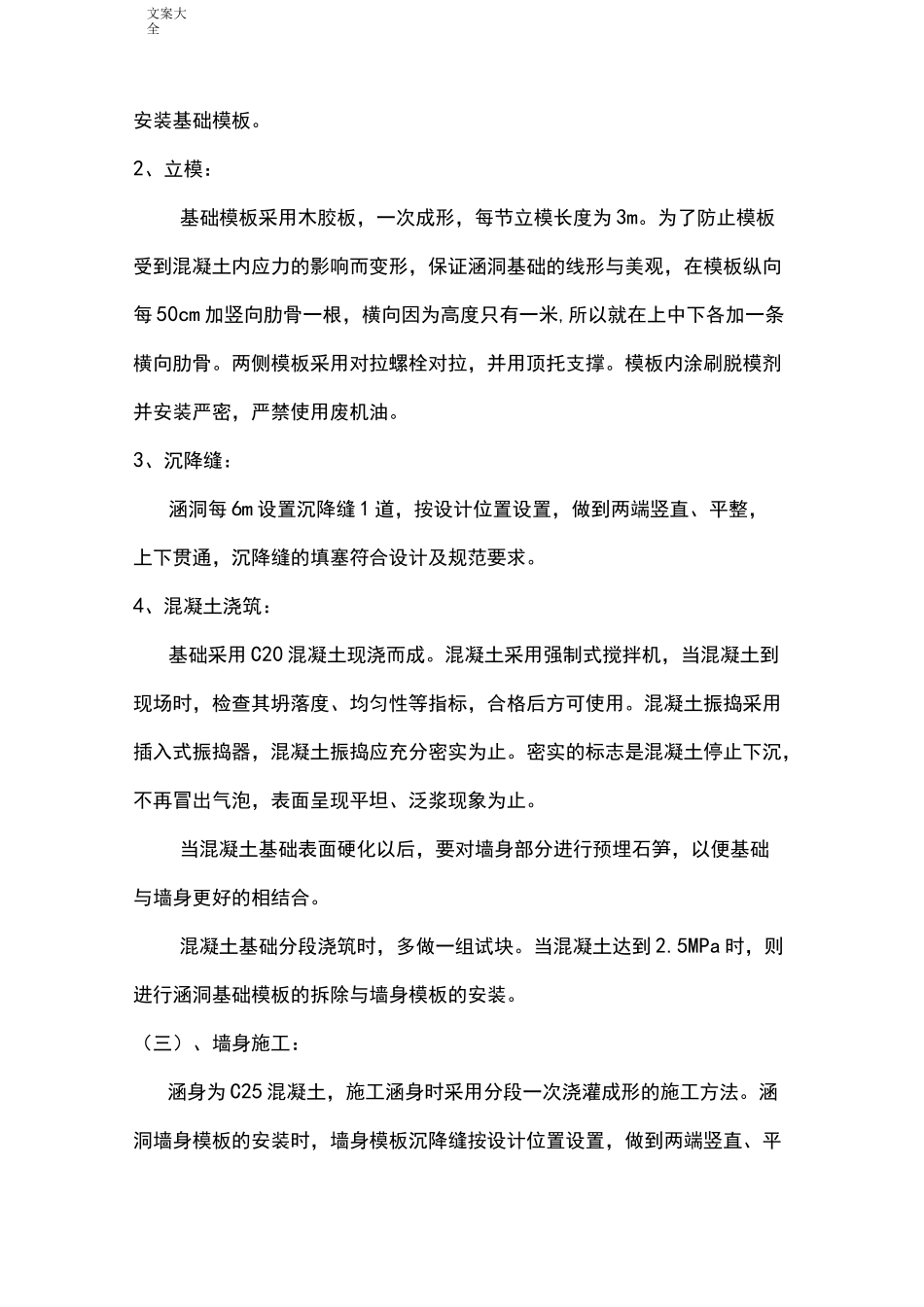

文案大全钢筋混凝土盖板涵施工方案一、工程概况：洛南县玉栗公路石门至麻坪段改建工程三标段位于洛南县麻坪镇境内，起始桩号 K6+630-K10+220,路线全长 3.59 公里，本项目计划 2017 年 3 月 21 日开工，2017 年 10 月 20 完工，工期 238 天，施工的范围包括路基、路面、涵洞、挡墙、水沟、桥梁及环境保护。本工程路面结构全线采用开挖碎石基层、水泥混凝土路面。1、K7+755.578 该涵洞为钢筋混凝土明板涵，该涵洞与道路夹角120 度，孔数及孔径为 1-4m;涵身长度为 9m；基础为 C20 混凝土，台帽、支撑梁、涵台身为 C25 混凝土，盖板、铺装为 C30 混凝土，铺砌为 M7.5 浆砌片石。进出水口八字墙身、铺砌、基础、截水墙为 M7.5 浆砌片石；2、K8+409.774 该涵洞为钢筋混凝土明板涵，该涵洞与道路夹角 120 度，孔数及孔径为 1-1.5m；涵身长度为 9.25m；基础为 C20 混凝土，台帽、支撑梁、涵台身为 C25 混凝土，盖板、铺装、冒石为 C30 混凝土，铺砌为M7.5 浆砌片石。左侧洞口翼墙墙身、铺砌、基础、截水墙、排水沟为 M7.5浆砌片石；3、K8+859.168 该涵洞为钢筋混凝土明板涵，该涵洞与道路夹角 90 度，孔数及孔径为 1-1.5m；涵身长度为 8.75m；基础为 C20 混凝土，台帽、支撑梁、涵台身为 C25 混凝土，盖板、铺装、冒石为 C30 混凝土，铺砌为 M7.5浆砌片石。左侧洞口翼墙墙身、铺砌、基础、截水墙、排水沟为 M7.5 浆砌片石；右侧洞口跌水井身、铺砌为 M7.5 浆砌片石。钢筋混凝土洞身每隔 4-6 米设置一道沉降缝，缝内填以沥青麻絮或不透水材料。文案大全二、施工组织1、施工放样：采用索佳全站仪通过坐标定位定出盖板式箱涵的轴线、进出口位置、中心位置；详见施工放样表。2、人员配备情况见后附表《人员配备情况一览表》。3、工程材料准备情况见后附表《工程材料情况一览表》。4、机械设备情况见后附表《机械设备情况一览表》。三、施工方案方法及技术措施（一）、施工方案涵洞基础：采用挖掘机开挖两边坡按 1：0.5 取值，基础开挖底宽为涵洞混凝土基础宽度两边各加 0.5m 施工作业空间。上口开挖线宽可根据现场地形进行计算。基础开挖到离基底约有 20cm〜30cm 时，则采用人工修整。确保不扰动基底地质层。人工修整完后，对基底轴线、高程、平面尺寸进行自检，然后报驻地办验收，并对基底进行承载力试验，根据涵洞施工图要求该涵洞的地基基本承载力要达到{o}$180Kpa,若基底承载力小于设...
