钻孔灌注桩钢筋笼吊装方案VIP专享

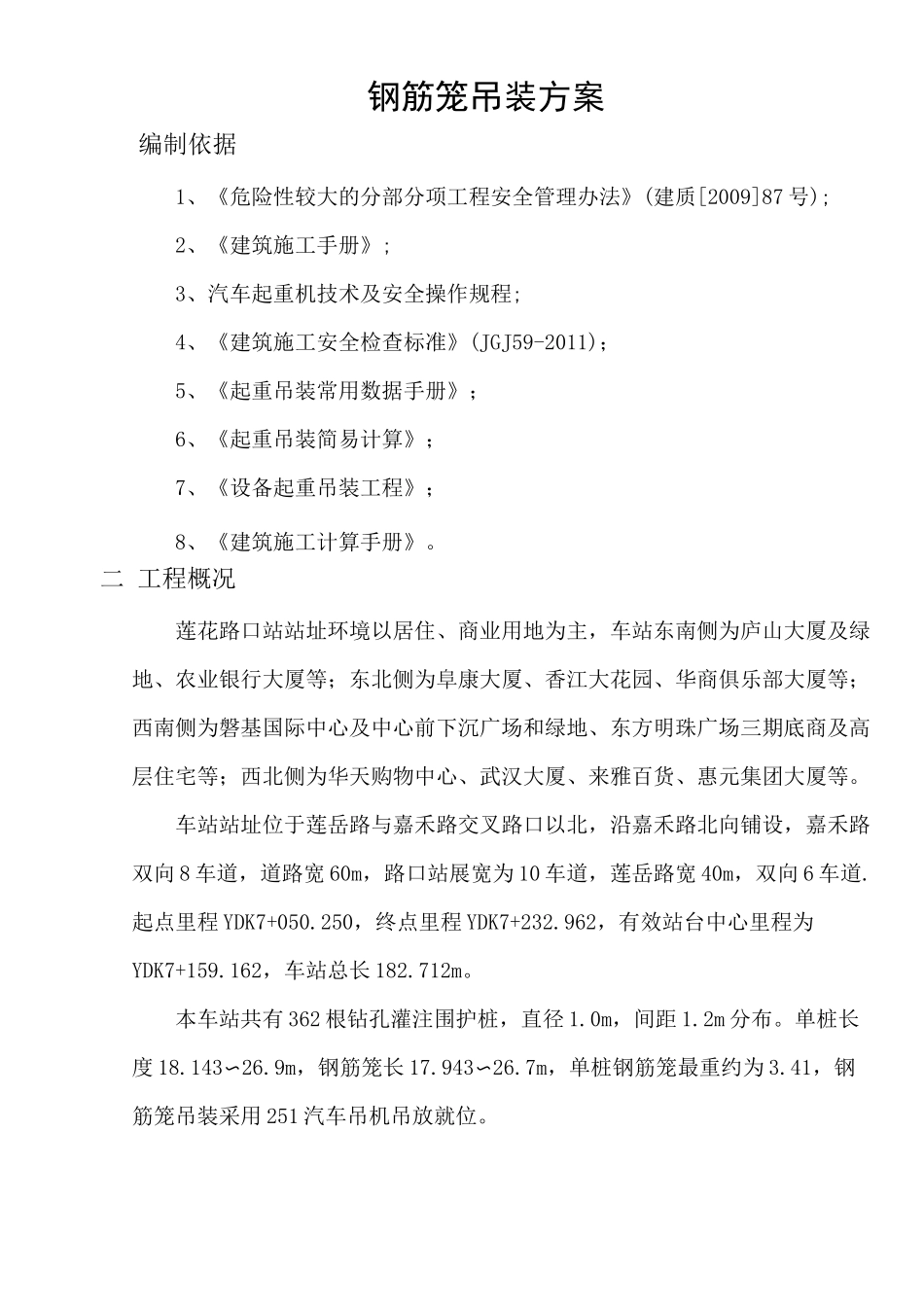

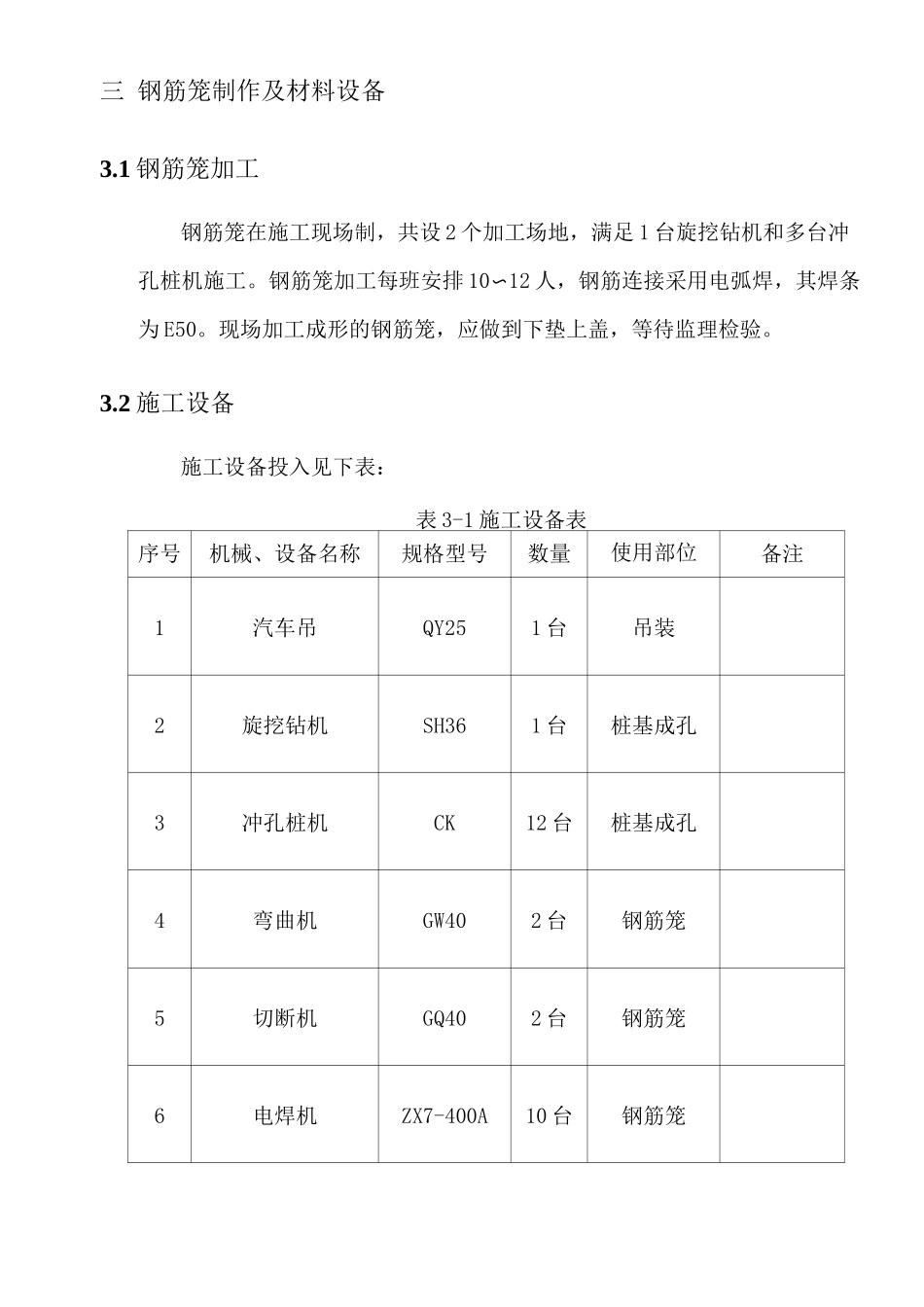

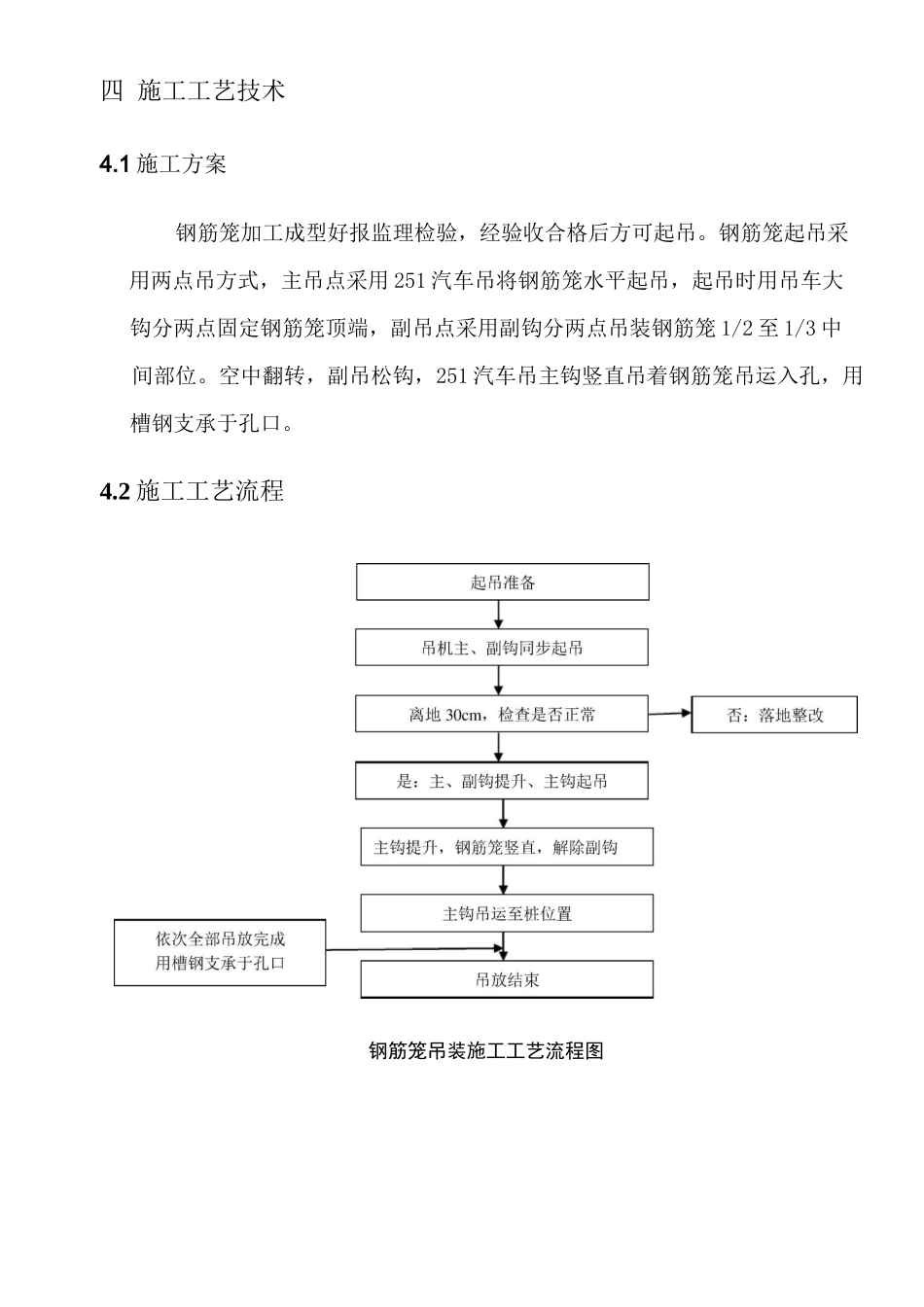

钢筋笼吊装方案编制依据1、《危险性较大的分部分项工程安全管理办法》(建质[2009]87 号);2、《建筑施工手册》;3、汽车起重机技术及安全操作规程;4、《建筑施工安全检查标准》(JGJ59-2011)；5、《起重吊装常用数据手册》；6、《起重吊装简易计算》；7、《设备起重吊装工程》；8、《建筑施工计算手册》。二 工程概况莲花路口站站址环境以居住、商业用地为主，车站东南侧为庐山大厦及绿地、农业银行大厦等；东北侧为阜康大厦、香江大花园、华商俱乐部大厦等；西南侧为磐基国际中心及中心前下沉广场和绿地、东方明珠广场三期底商及高层住宅等；西北侧为华天购物中心、武汉大厦、来雅百货、惠元集团大厦等。车站站址位于莲岳路与嘉禾路交叉路口以北，沿嘉禾路北向铺设，嘉禾路双向 8 车道，道路宽 60m，路口站展宽为 10 车道，莲岳路宽 40m，双向 6 车道.起点里程 YDK7+050.250，终点里程 YDK7+232.962，有效站台中心里程为YDK7+159.162，车站总长 182.712m。本车站共有 362 根钻孔灌注围护桩，直径 1.0m，间距 1.2m 分布。单桩长度 18.143〜26.9m，钢筋笼长 17.943〜26.7m，单桩钢筋笼最重约为 3.41，钢筋笼吊装采用 251 汽车吊机吊放就位。三 钢筋笼制作及材料设备3.1 钢筋笼加工钢筋笼在施工现场制，共设 2 个加工场地，满足 1 台旋挖钻机和多台冲孔桩机施工。钢筋笼加工每班安排 10〜12 人，钢筋连接采用电弧焊，其焊条为 E50。现场加工成形的钢筋笼，应做到下垫上盖，等待监理检验。3.2 施工设备施工设备投入见下表：表 3-1 施工设备表序号机械、设备名称规格型号数量使用部位备注1汽车吊QY251 台吊装2旋挖钻机SH361 台桩基成孔3冲孔桩机CK12 台桩基成孔4弯曲机GW402 台钢筋笼5切断机GQ402 台钢筋笼6电焊机ZX7-400A10 台钢筋笼四 施工工艺技术4.1 施工方案钢筋笼加工成型好报监理检验，经验收合格后方可起吊。钢筋笼起吊采用两点吊方式，主吊点采用 251 汽车吊将钢筋笼水平起吊，起吊时用吊车大钩分两点固定钢筋笼顶端，副吊点采用副钩分两点吊装钢筋笼 1/2 至 1/3 中间部位。空中翻转，副吊松钩，251 汽车吊主钩竖直吊着钢筋笼吊运入孔，用槽钢支承于孔口。4.2 施工工艺流程钢筋笼吊装施工工艺流程图4.3 吊装配置参数选用汽车吊规格型号为 QY25，最大额定起重量为 251,最大起升高度为47m。4.4 钢筋笼起吊方法1、起吊准备钢筋笼经验收合格后，起重司索工和起重指挥人员必须做好吊装作业前...
