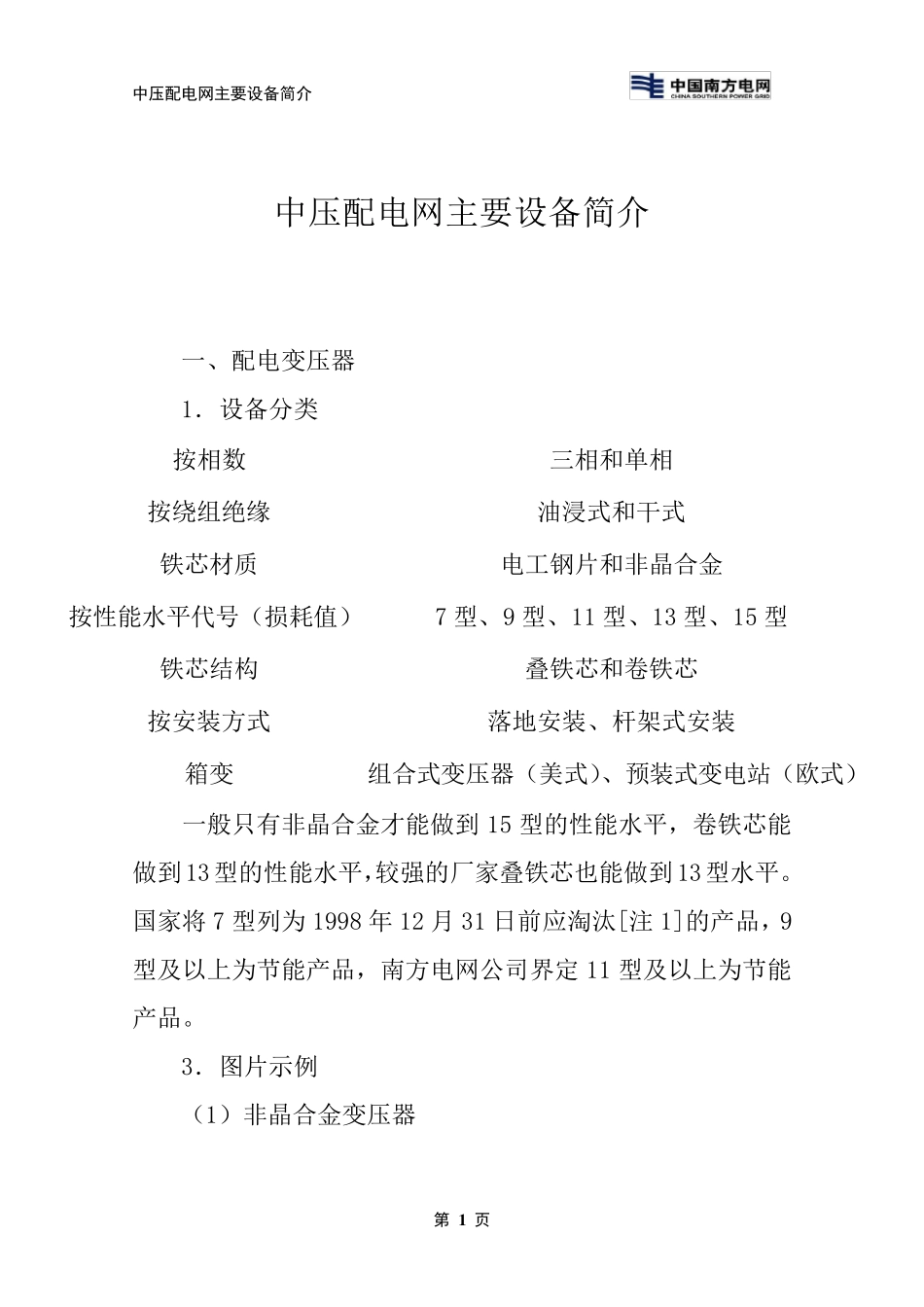

中压配电网主要设备简介 第 1 页 中压配电网主要设备简介 一、配电变压器 1．设备分类 按相数 三相和单相 按绕组绝缘 油浸式和干式 铁芯材质 电工钢片和非晶合金 按性能水平代号（损耗值） 7 型、9 型、11 型、13 型、15 型 铁芯结构 叠铁芯和卷铁芯 按安装方式 落地安装、杆架式安装 箱变 组合式变压器（美式）、预装式变电站（欧式） 一般只有非晶合金才能做到 15 型的性能水平，卷铁芯能做到13型的性能水平，较强的厂家叠铁芯也能做到13型水平。国家将 7 型列为 1998 年 12 月 31 日前应淘汰[注 1]的产品，9型及以上为节能产品，南方电网公司界定 11 型及以上为节能产品。 3．图片示例 （1）非晶合金变压器 中压配电网主要设备简介 第 2 页 （2）干式变压器 （3）组合式变压器（美式） 中压配电网主要设备简介 第 3 页 （4）预装式变电站（欧式） 二、断路器与负荷开关 中压配电网主要设备简介 第 4 页 1．设备分类 按灭弧介质 真空、SF6、油 按操动机构 电磁、弹簧（直式）、弹簧（涡卷）、永磁 按主绝缘 SF6、油、环氧树脂 按结构 分体、整体 按安装方式 户内、户外（柱上、落地） 按开断容量 断路器和负荷开关 按使用位置和功能 分段、联络、分支（界） 以油为灭弧介质的断路器目前已属于淘汰类产品，10kV线路上常采用的是真空断路器和 SF6 负荷开关。 3．图片示例 （1）ZW32 真空断路器 中压配电网主要设备简介 第 5 页 （2）永磁机构柱上断路器 （3）负荷开关 三、开关柜 1．设备分类 应用于室内，按开关配置分为负荷开关柜、负荷开关-熔中压配电网主要设备简介 第 6 页 断器组合电器柜、断路器柜三种类型，在开关站常采用断路器柜，配电变压器保护常采用负荷开关-熔断器组合电器柜。 根据开关柜的绝缘介质，开关柜可分为气体绝缘开关柜〔注 2〕、空气绝缘开关柜〔注 3〕。一般采用空气绝缘开关柜，在有占地小、占空间小和防潮等特殊要求时，才采用气体绝缘开关柜。 3．图片示例 （1）空气绝缘开关柜 （2）气体绝缘开关柜 中压配电网主要设备简介 第 7 页 四、户外开关箱（环网柜） 1．设备分类 指应用于户外，设有母线及其进出线设备、完成接受并分配电力、能开断电流的配电设施，多采用气体绝缘柜、三工位 SF6 负荷开关，也有采用真空负荷开关加气体绝缘。气体绝缘形式又分为共箱式气体绝缘开关柜[注 4]、单元式气体绝缘开...
