中国石化北京设计院标准往复式压缩机管道防振设计规定

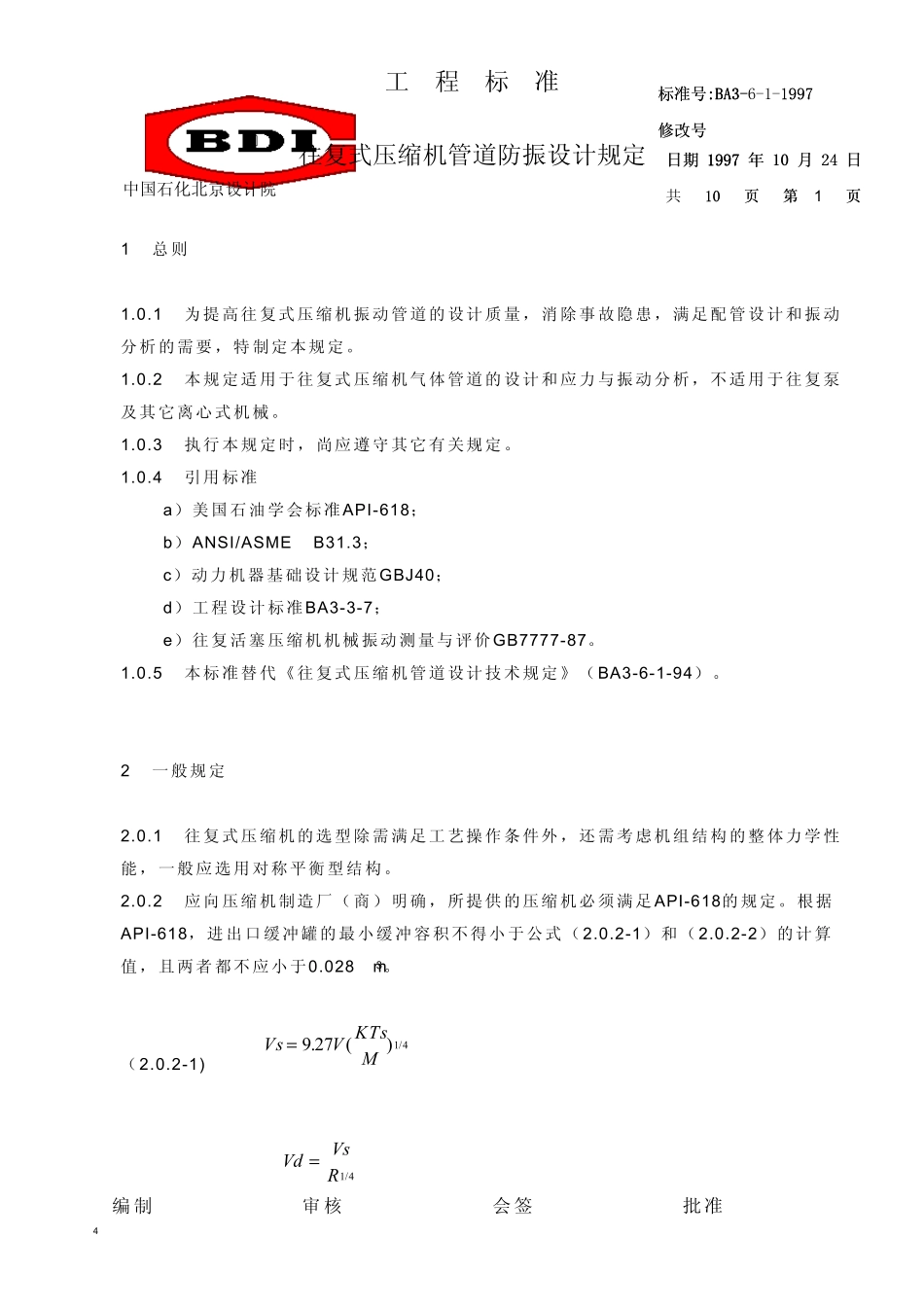

中国石化北京设计院标准往复式压缩机管道防振设计规定_第1页
1/11

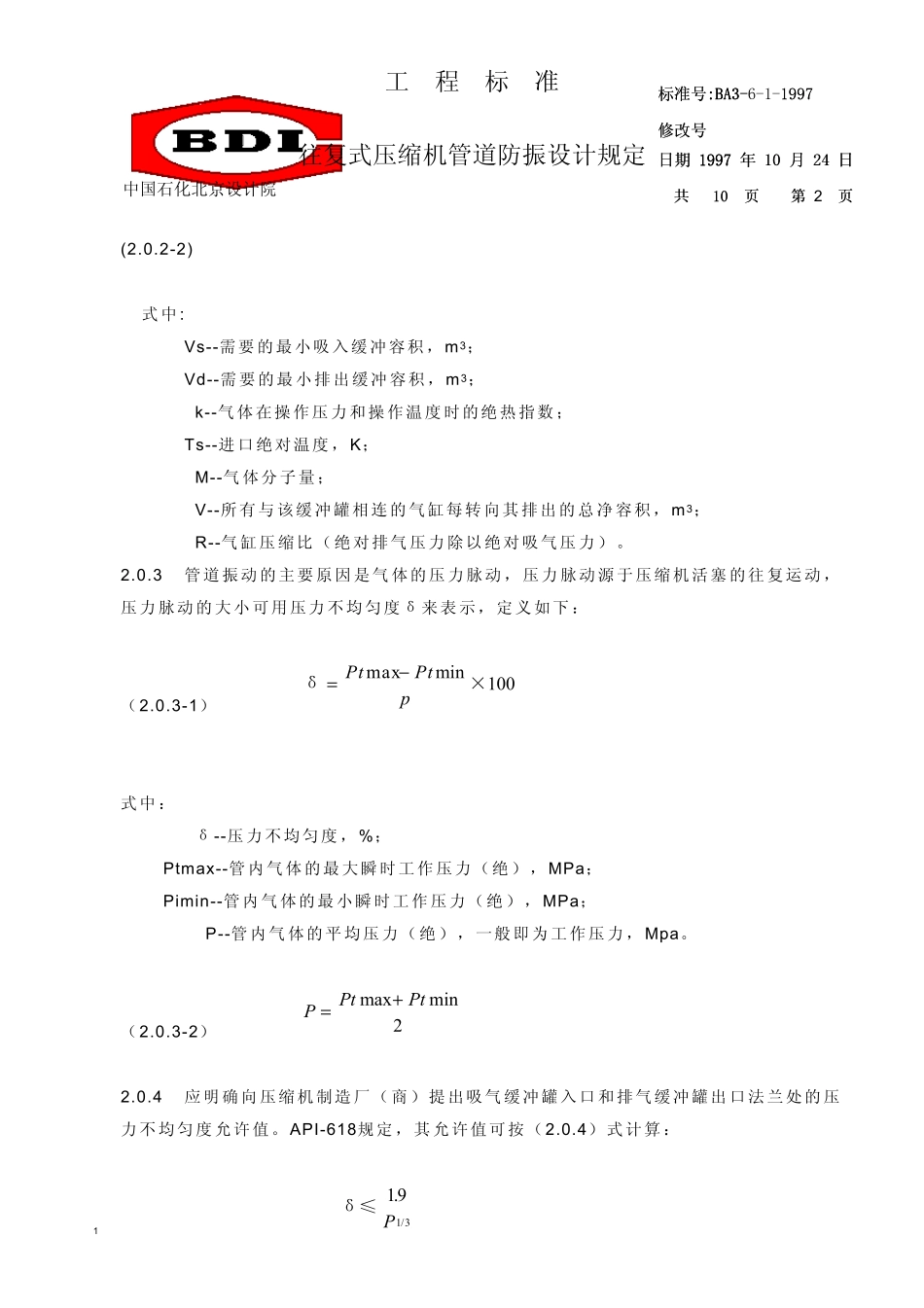

中国石化北京设计院标准往复式压缩机管道防振设计规定_第2页
2/11

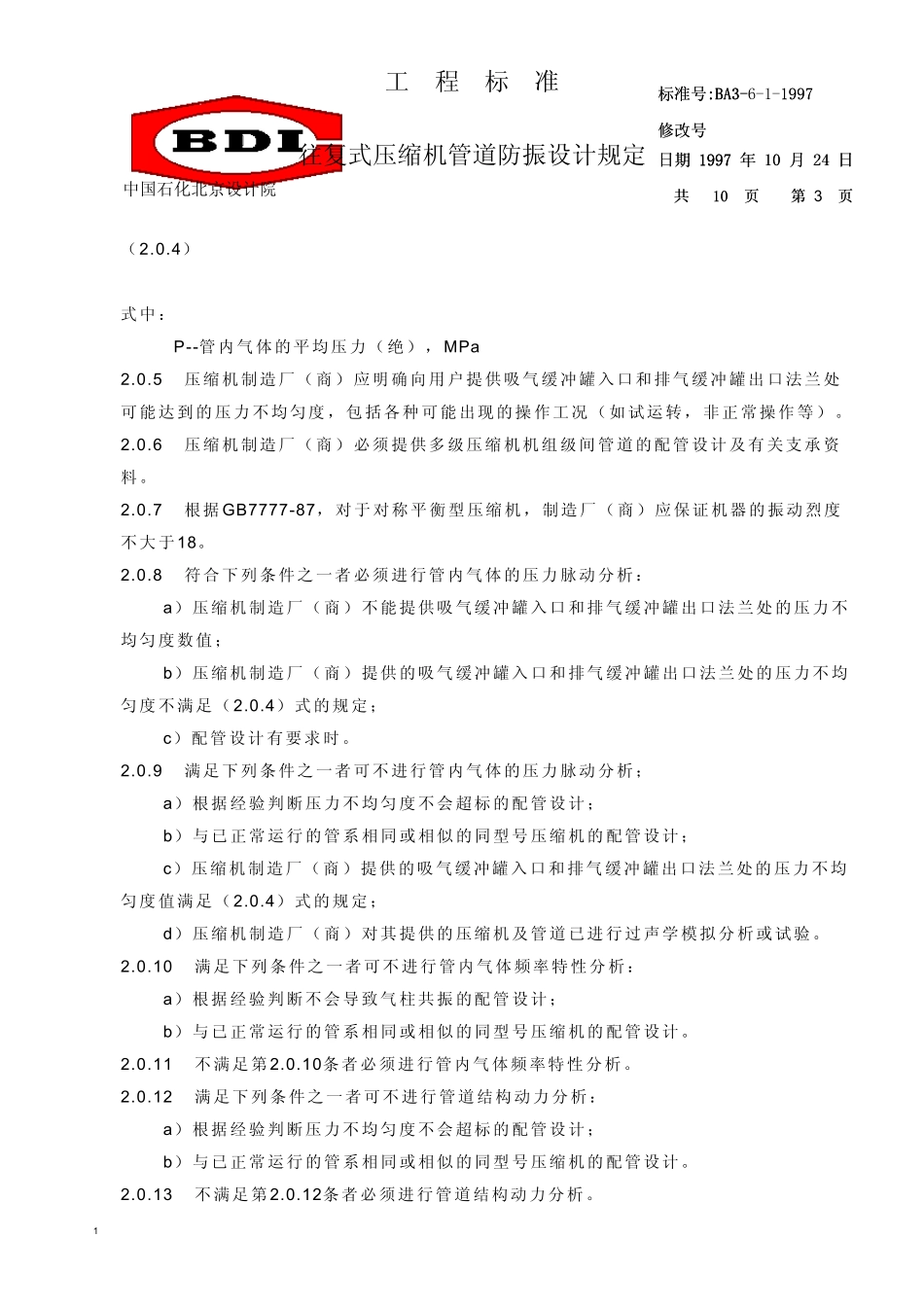

中国石化北京设计院标准往复式压缩机管道防振设计规定_第3页
3/11
工 程 标 准 往复式压缩机管道防振设计规定 标准号标准号:BA3:BA3:BA3--6-1-19971997 修改号修改号 日期日期 1997 1997 1997 年年 10 10 月月 24 24 日日 中国石化北京设计院 共 10 10 页页 第第 1 页页 编制 审核 会签 批准 4 1 总则 1.0.1 为提高往复式压缩机振动管道的设计质量,消除事故隐患,满足配管设计和振动分析的需要,特制定本规定。 1.0.2 本规定适用于往复式压缩机气体管道的设计和应力与振动分析,不适用于往复泵及其它离心式机械。 1.0.3 执行本规定时,尚应遵守其它有关规定。 1.0.4 引用标准 a)美国石油学会标准API-618; b)ANSI/ASME B31.3; c)动力机器基础设计规范GBJ40; d)工程设计标准BA3-3-7; e)往复活塞压缩机机械振动测量与评价GB7777-87。 1.0.5 本标准替代《往复式压缩机管道设计技术规定》(BA3-6-1-94)。 2 一般规定 2.0.1 往复式压缩机的选型除需满足工艺操作条件外,还需考虑机组结构的整体力学性能,一般应选用对称平衡型结构。 2.0.2 应向压缩机制造厂(商)明确,所提供的压缩机必须满足API-618的规定。根据API-618,进出口缓冲罐的最小缓冲容积不得 小于公 式(2.0.2-1)和(2.0.2-2)的计算值 ,且 两 者 都 不应小于0.028 m3。 (2.0.2-1) VsV KTsM= 9 2 71 4.() / VdVsR=1 4/ 工 程 标 准 往 复 式 压 缩 机 管 道 防 振 设 计 规 定 标 准 号标 准 号 :BA3:BA3:BA3--6-1-19971997 修 改 号修 改 号 日 期日 期 1997 1997 1997 年年 10 10 月月 24 24 日日 中 国 石 化 北 京 设 计 院 共共 10 10 页页 第第 2 页页 1 (2.0.2-2) 式 中 : Vs--需 要 的 最 小 吸 入 缓 冲 容 积 , m3; Vd--需 要 的 最 小 排 出 缓 冲 容 积 , m3; k--气 体 在 操 作 压 力 和 操 作 温 度 时 的 绝 热 指 数 ; Ts--进 口 绝 对 温 度 , K; M--气 体 分 子 量 ; V--所 有 与 该 缓 冲 罐 相 连 的 气 缸 每 转 向 其 排 出 的 总 净 容 积 , m3; R--气 缸 压 缩 比 ( 绝 对 排 气 压 力 除 以 绝 对 吸 气 压 力 ) 。 2.0.3 管 道 振 动 的 主 要 原 因 是 气 体 的 压 力 脉 动 , 压 力 脉 动 源 于 压 缩 机 活...
