仪用放大器设计

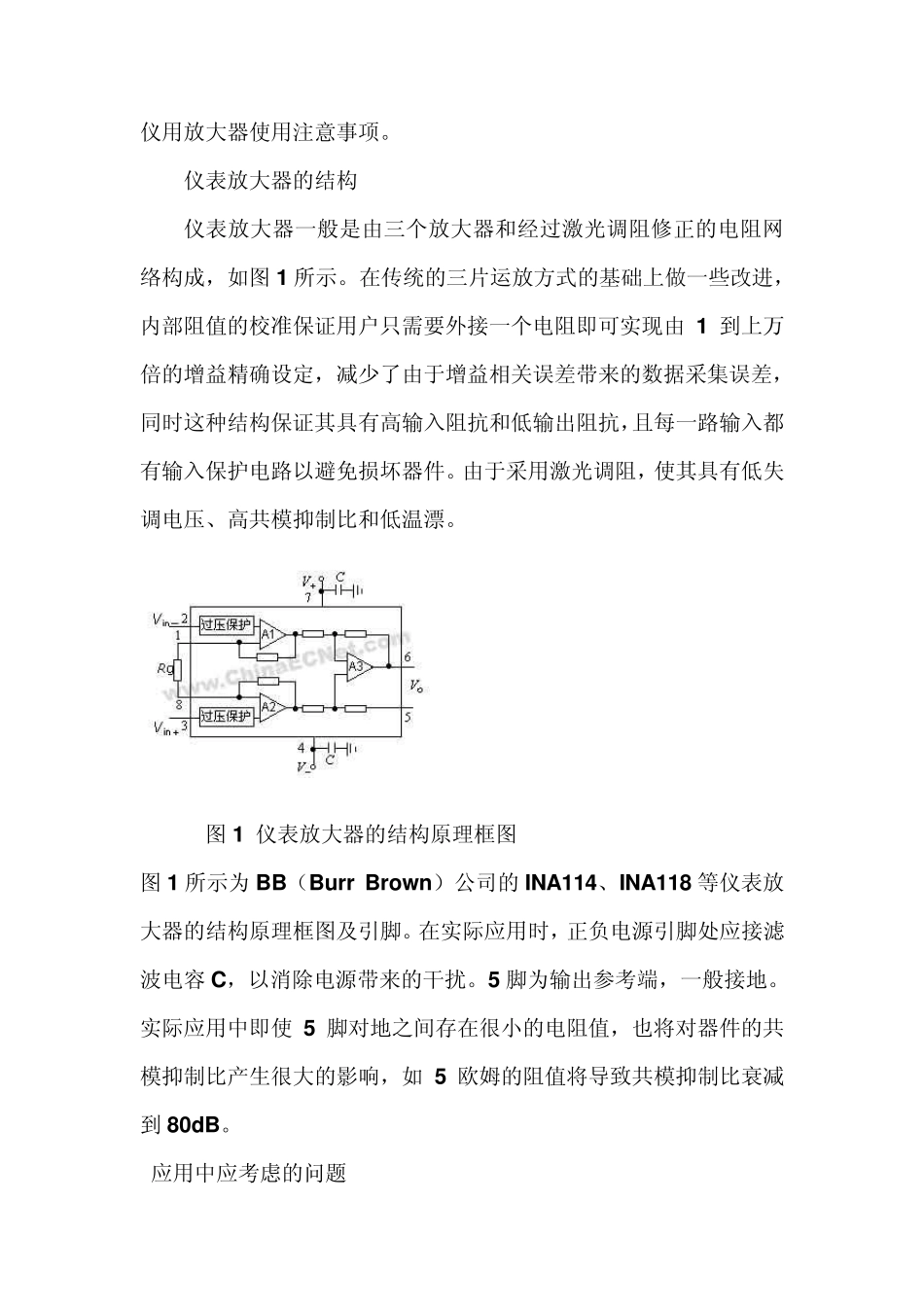

仪用放大器设计_第1页
1/6

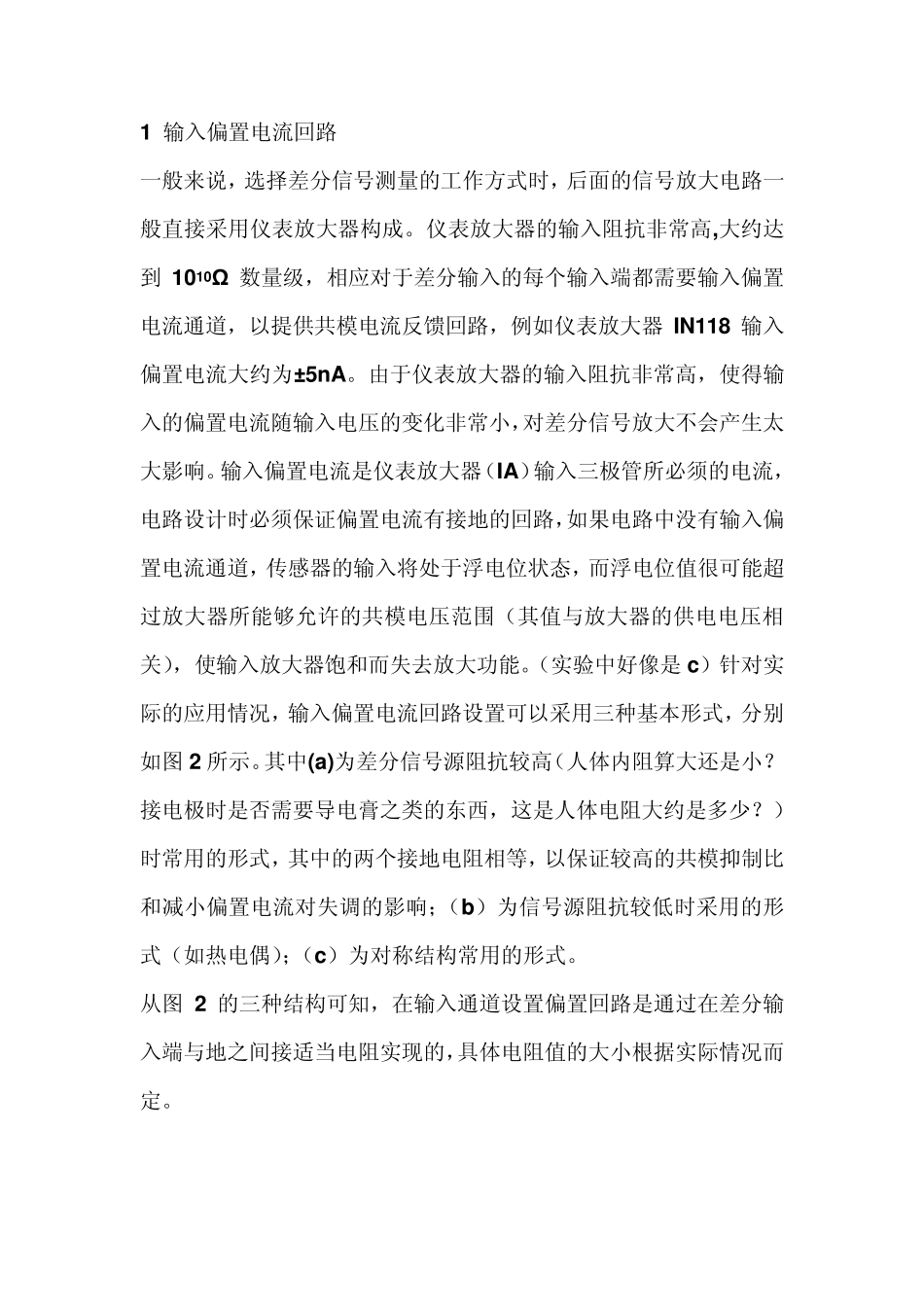

仪用放大器设计_第2页
2/6

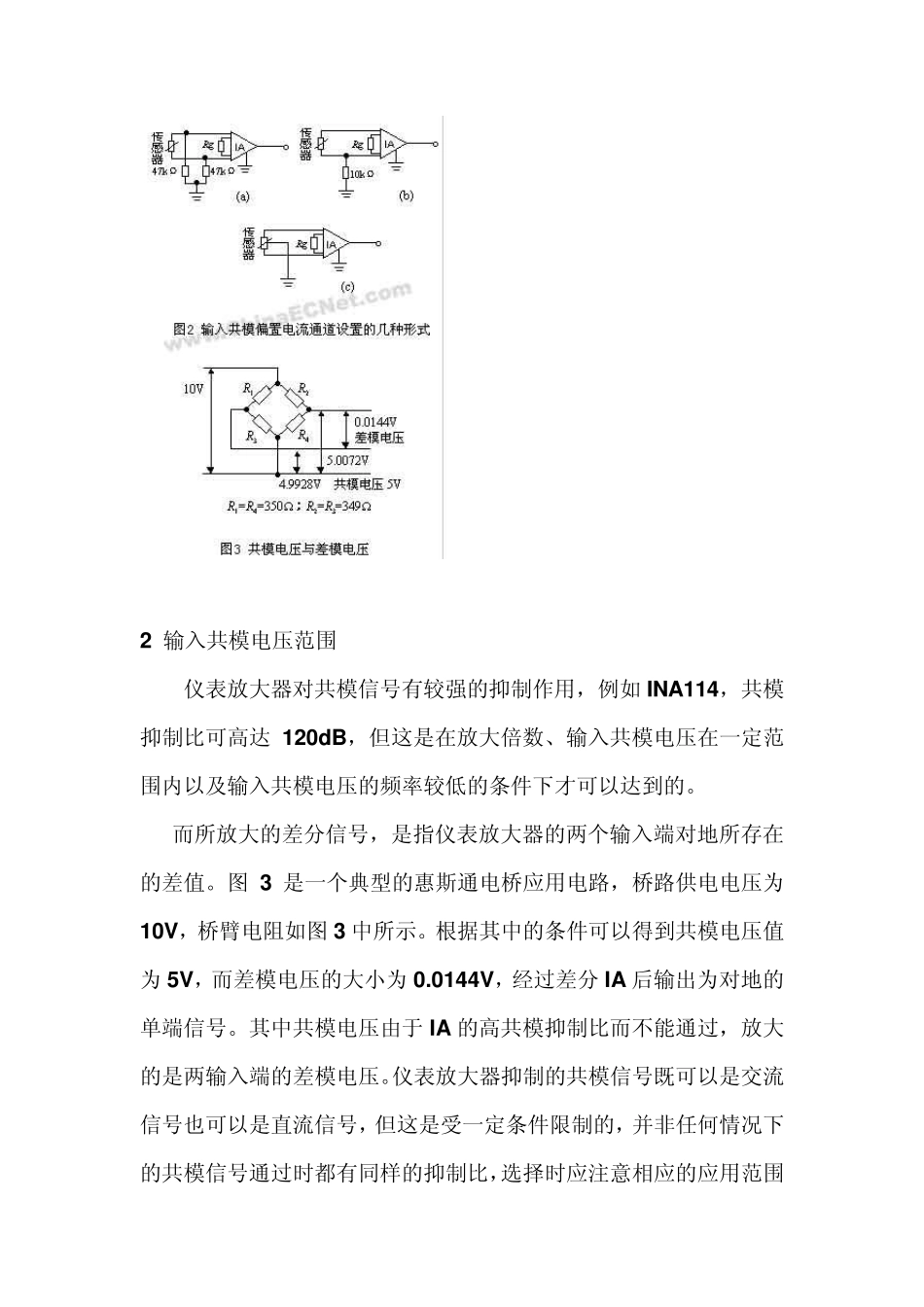

仪用放大器设计_第3页
3/6
仪用放大器使用注意事项。 仪表放大器的结构 仪表放大器一般是由三个放大器和经过激光调阻修正的电阻网络构成,如图1 所示。在传统的三片运放方式的基础上做一些改进,内部阻值的校准保证用户只需要外接一个电阻即可实现由1 到上万倍的增益精确设定,减少了由于增益相关误差带来的数据采集误差,同时这种结构保证其具有高输入阻抗和低输出阻抗,且每一路输入都有输入保护电路以避免损坏器件。由于采用激光调阻,使其具有低失调电压、高共模抑制比和低温漂。 图1 仪表放大器的结构原理框图 图1 所示为 BB(Burr Brow n)公司的INA114、INA118 等仪表放大器的结构原理框图及引脚。在实际应用时,正负电源引脚处应接滤波电容 C,以消除电源带来的干扰。5 脚为输出参考端,一般接地。实际应用中即使5 脚对地之间存在很小的电阻值,也将对器件的共模抑制比产生很大的影响,如5 欧姆的阻值将导致共模抑制比衰减到80dB。 应用中应考虑的问题 1 输入偏置电流回路 一般来说,选择差分信号测量的工作方式时,后面的信号放大电路一般直接采用仪表放大器构成。仪表放大器的输入阻抗非常高,大约达到 1010Ω 数量级,相应对于差分输入的每个输入端都需要输入偏置电流通道,以提供共模电流反馈回路,例如仪表放大器IN118 输入偏置电流大约为±5nA。由于仪表放大器的输入阻抗非常高,使得输入的偏置电流随输入电压的变化非常小,对差分信号放大不会产生太大影响。输入偏置电流是仪表放大器(IA)输入三极管所必须的电流,电路设计时必须保证偏置电流有接地的回路,如果电路中没有输入偏置电流通道,传感器的输入将处于浮电位状态,而浮电位值很可能超过放大器所能够允许的共模电压范围(其值与放大器的供电电压相关),使输入放大器饱和而失去放大功能。(实验中好像是 c)针对实际的应用情况,输入偏置电流回路设置可以采用三种基本形式,分别如图 2 所示。其中(a)为差分信号源阻抗较高(人体内阻算大还是小?接电极时是否需要导电膏之类的东西,这是人体电阻大约是多少?)时常用的形式,其中的两个接地电阻相等,以保证较高的共模抑制比和减小偏置电流对失调的影响;(b)为信号源阻抗较低时采用的形式(如热电偶);(c)为对称结构常用的形式。 从图 2 的三种结构可知,在输入通道设置偏置回路是通过在差分输入端与地之间接适当电阻实现的,具体电阻值的大小根据实际情况而定。 2 输入共模电压范围 仪表放大器对共模信号有较...
